Ejercicios de Estática para desarrollo en cualquier ámbito de ingeniería mecánica
Tipo: Ejercicios
1 / 11
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!

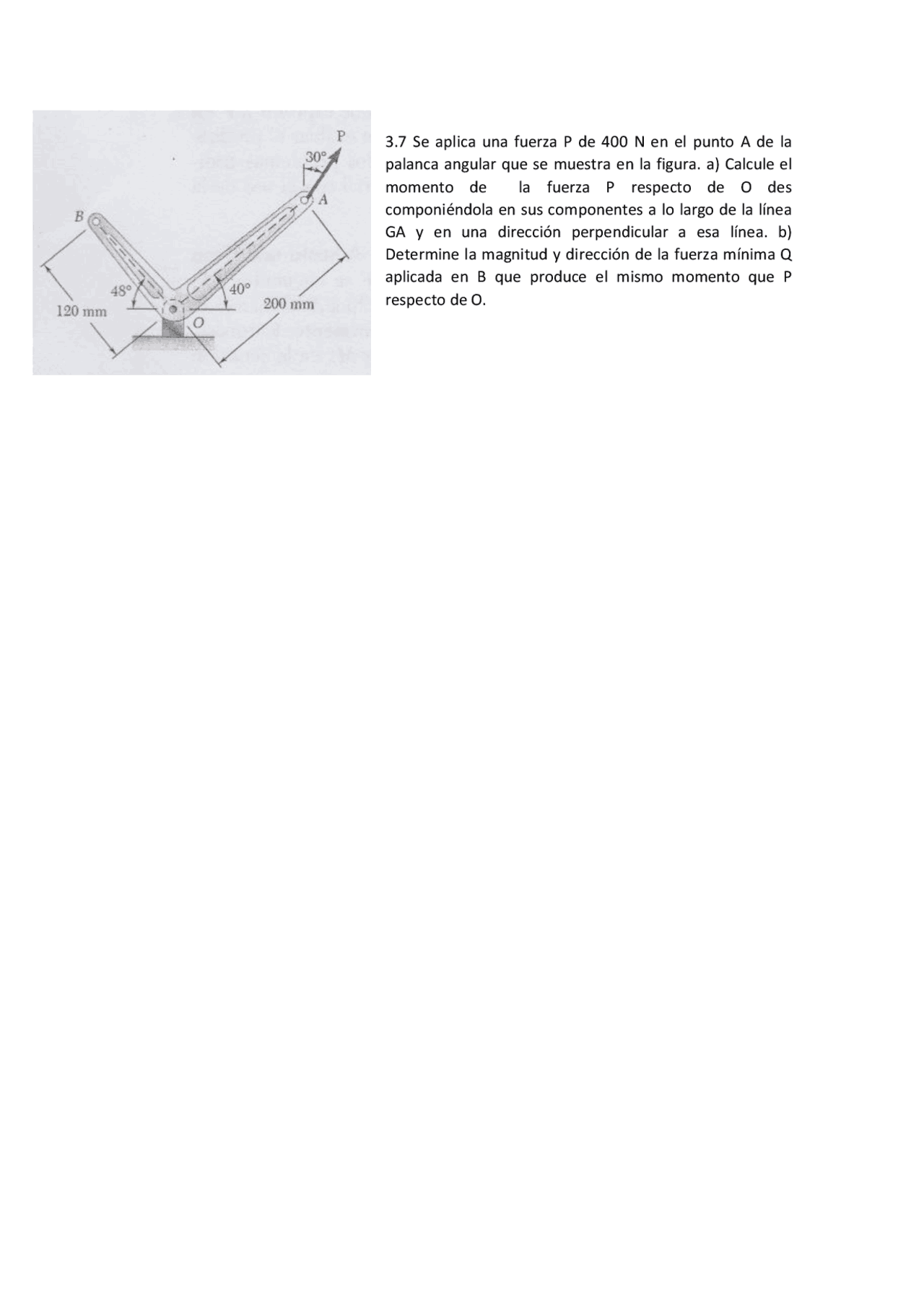

3.7 Se aplica una fuerza P de 400 N en el punto A de la palanca angular que se muestra en la figura. a) Calcule el momento de la fuerza P respecto de O des componiéndola en sus componentes a lo largo de la línea GA y en una dirección perpendicular a esa línea. b) Determine la magnitud y dirección de la fuerza mínima Q aplicada en B que produce el mismo momento que P respecto de O.
3.9 y 3.10 Se sabe que la varilla de conexión AB ejerce una fuerza de 500 lb sobre la manivela BC dirigida hacia abajo y a la izquierda a lo largo de la línea central de AB. Determine el momento de la fuerza respecto de C.
3.21 Si alambre AE se estira entre las esquinas A y E de una placa doblada. Si se sabe que la tensión en el alambre es de 435 N, determine el momento respecto de O por la fuerza ejercida por el alambre a) sobre la esquina A y b) sobre la esquina E.
3.25 Se aplica una fuerza de 200 N sobre la ménsula ABC, como se muestra en la figura. Determine el momento de la fuerza respecto de A.
3.51 Un granjero emplea cables para sujetar firmemente una de las paredes de un granero pequeño a los tensores B y E. Si se sabe que la suma de los momentos respecto del eje x de las fuerzas ejercidas por los cables sobre el granero en los puntos A y D es de 4 728 lb pie. Determine la magnitud de TDE cuando TAB 255 Ib.
3.56 La placa triangular ABC está apoyada en juntas de rótula en B y D, y se mantiene en la posición mostrada mediante los cables AE y CF. Si la fuerza ejercida por el cable CF en C es de 33 N, determine el momento de esa fuerza respecto de la línea que une los puntos D y B.
3.72 Cuatro clavijas del mismo diámetro están montadas sobre una tabla de manera como se muestra en la figura. Dos cuerdas se pasan alrededor de las clavijas y se jalan con las fuerzas indicadas. Determine el diámetro de las clavijas si se sabe que el par resultante aplicado a la tabla es de 485 lb pulg en sentido inverso al de las manecillas del reloj.
