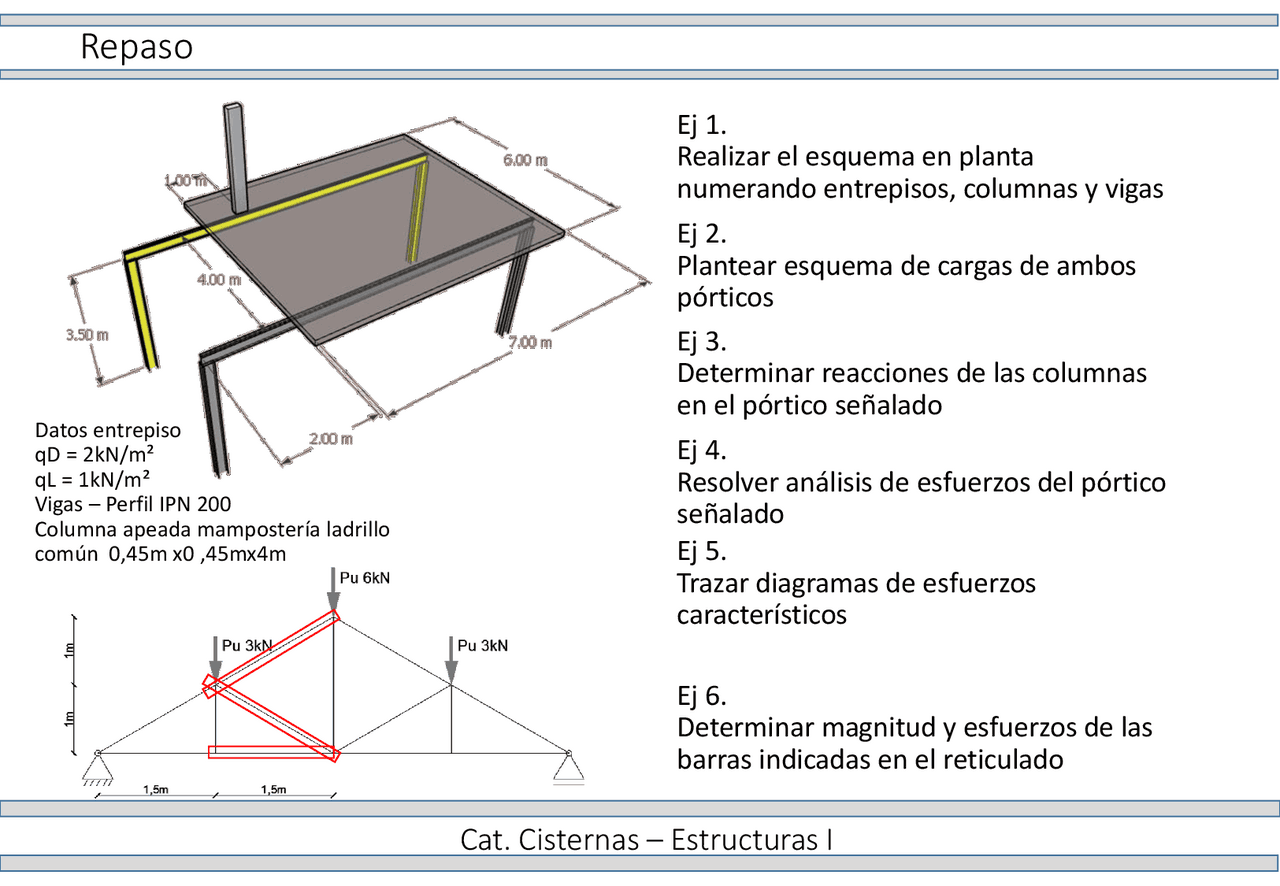

Repaso
Ej 1.
Realizar el esquema en planta
numerando entrepisos, columnas y vigas
Ej 2.
Plantear esquema de cargas de ambos
pórticos
Ej 3.
Determinar reacciones de las columnas
en el pórtico señalado
Ej 4.
Resolver análisis de esfuerzos del pórtico
señalado
Ej 5.
Trazar diagramas de esfuerzos
característicos
Ej 6.
Determinar magnitud y esfuerzos de las
barras indicadas en el reticulado
Datos entrepiso
qD = 2kN/m²
qL = 1kN/m²
Vigas –Perfil IPN 200
Columna apeada mampostería ladrillo
común 0,45m x0 ,45mx4m
Cat. Cisternas –Estructuras I
