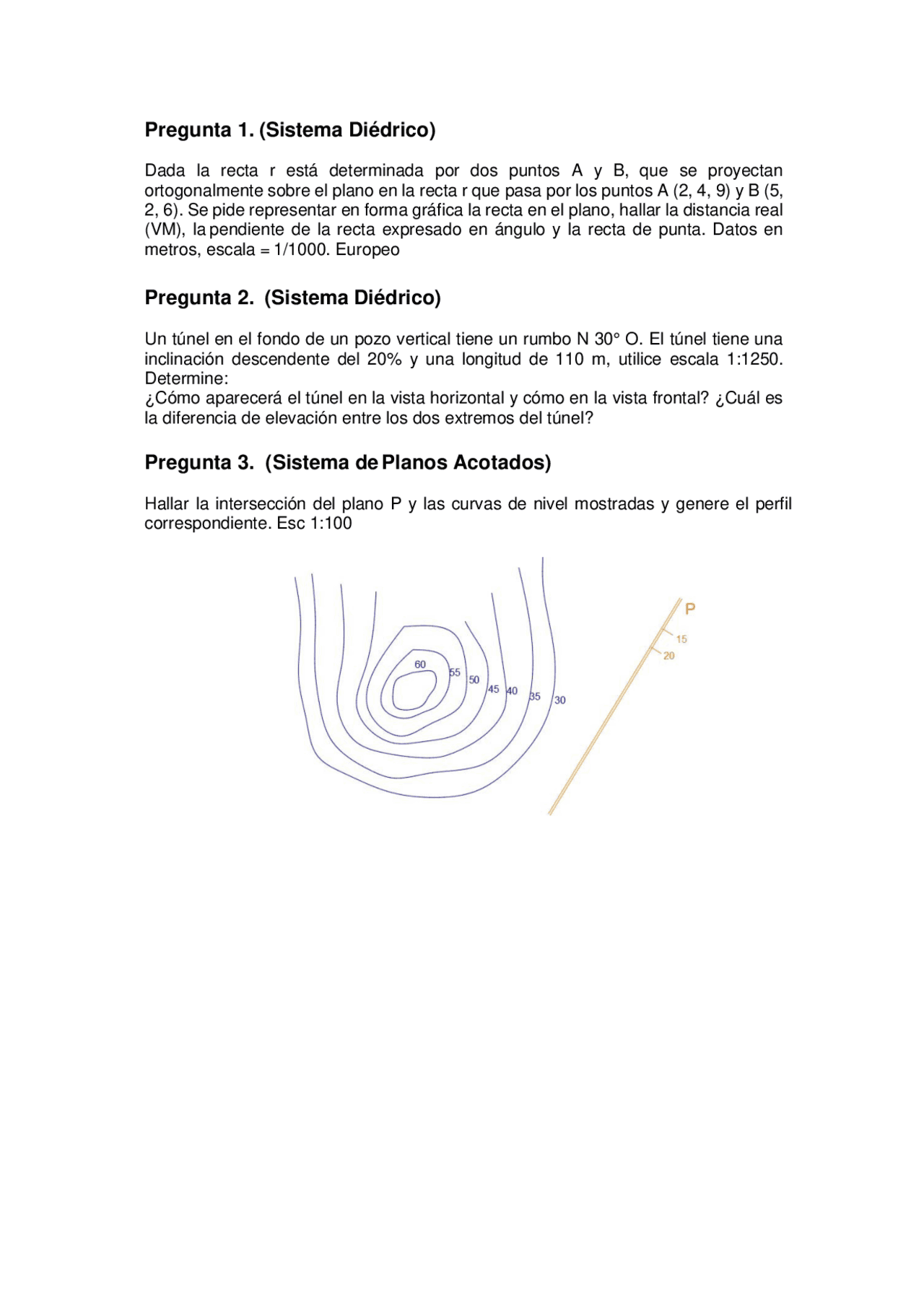

Pregunta 1. (Sistema Diédrico)
Dada la recta r está determinada por dos puntos A y B, que se proyectan
ortogonalmente sobre el plano en la recta r que pasa por los puntos A (2, 4, 9) y B (5,
2, 6). Se pide representar en forma gráfica la recta en el plano, hallar la distancia real
(VM), la pendiente de la recta expresado en ángulo y la recta de punta. Datos en
metros, escala = 1/1000. Europeo
Pregunta 2. (Sistema Diédrico)
Un túnel en el fondo de un pozo vertical tiene un rumbo N 30° O. El túnel tiene una
inclinación descendente del 20% y una longitud de 110 m, utilice escala 1:1250.
Determine:
¿Cómo aparecerá el túnel en la vista horizontal y cómo en la vista frontal? ¿Cuál es
la diferencia de elevación entre los dos extremos del túnel?
Pregunta 3. (Sistema de Planos Acotados)
Hallar la intersección del plano P y las curvas de nivel mostradas y genere el perfil
correspondiente. Esc 1:100
