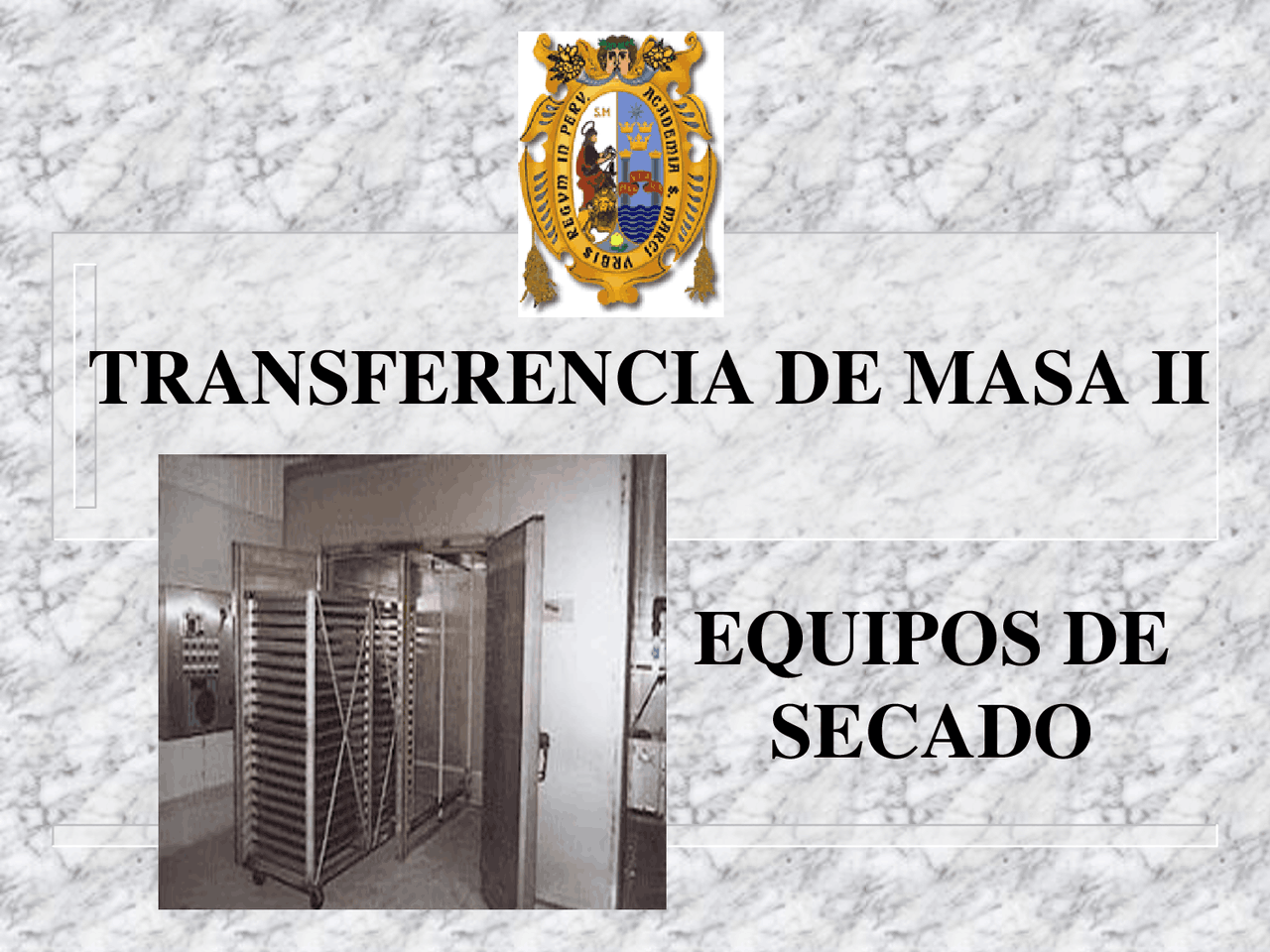

TRANSFERENCIA DE MASA II
EQUIPOS DE
SECADO
CLASIFICACIÓN DE LAS
OPERACIONES DE SECADO
LOTES
CONTINUO
MÉTODO DE
OPERACIÓN
CLASIFICACIÓN DE LAS
OPERACIONES DE SECADO
SÓLIDO RÍGIDO SÓLIDO GRANULAR
NATURALEZA
DE LA
SUSTANCIA
PASTA
SOLUCIÓN
SECADORES DE BANDEJAS
SALIDA DE AIRE
BANDEJAS
ENTRADA DE AIRE
CALENTADOR VENTILADOR
SECADORES DE BANDEJAS
Un ventilador recircula el aire calentado con vapor paralelamente sobre la superficie de las bandejas.
Después del secado se abre el gabinete y las bandejas se reemplazan con más material.
Se utilizan carretillas rodantes con bandejas que se introducen en el secador.
SECADORES DE BANDEJAS
Se utilizan para secar y
calentar:
Madera.
Cerámica.
Materiales en hojas.
Objetos pintados y
metálicos.
Sólidos particulados.
Los sólidos granulares húmedos se alimentan por la parte superior y se desplazan por el cilindro a medida que éste gira.
Las partículas granulares se desplazan hacia delante con lentitud y una distancia corta antes de caer a través de gases calientes.
SERPENTINES DE CALENTAMIENTO
SÓLIDOS SECOS
ALIMENTACION
AIRE
VISTA
FRONTAL
AIRE
SECADOR CONTINUO DE TUNEL
CARRETILLAS MÓVILES
MATERIAL MATERIALHÚMEDO SECO
ENTRADA DE AIRE FRESCO (^) CALENTADOR
VENTILADOR
SALIDA DE CARRETILLA
Entrada de carretillas
Salida de aire
SECADOR DE BANDA TRANSPORTADORA
CON CIRCULACIÓN CRUZADA
Transportador de malla Producto seco
Alimentación granular (^) Aire Aire
ventilador
Calentadores de vapor de agua
SECADOR DE BANDA
TRANSPORTADORA
Para secar partículas sólidas granulares se utilizan transportadores perforados, a través de los cuales se fuerza el paso del aire caliente, ya sea hacia arriba o hacia abajo. El secador consta de diversas secciones en serie, cada una con un ventilador y serpentines de calentamiento.
SECADOR DE TAMBOR
El sólido seco final se le
raspa al tambor, que
gira lentamente.
Son adecuados para
procesar suspensiones o
pastas de sólidos finos.
El tambor funciona en
parte como evaporador
y en parte como secador
SECADOR DE ASPERSIÓN
Un líquido o una
suspensión se atomiza o se
rocía en una corriente de
gas caliente para obtener
una lluvia de gotas finas.
El agua se evapora de
dichas gotas con rapidez y
se obtienen partículas secas
de sólido que se separan de
la corriente de gas
Alimentación de líquido
Aire caliente
Cámara de aspersión
sólidos
Producto seco
gotas al ciclón
BALANCES DE MATERIA Y ENERGÍA
PARA SECADORES CONTINUOS
SECADOR
Q
Sólidos
TG1, H 1
Gas G, TG2, H 2
LS, TS1, X 1 TS2, X 2
GH 2 LS X 1 GH 1 LS X 2
Un balance de materia con respecto a la humedad:
La entalpía del sólido húmedo está constituida por la entalpía del sólido seco más la del líquido como humedad libre.
H ´ G cs T^ G T 0 ^ H 0
Donde H´G es la entalpía del gas en kJ/kg aire seco, T 0 es la temperatura de referencia y es 0 ºC, 0 es el calor latente del agua a 0 ºC que es igual a 2501 kJ/kg y cS es el calor húmedo en kJ/kg aire seco.K.
