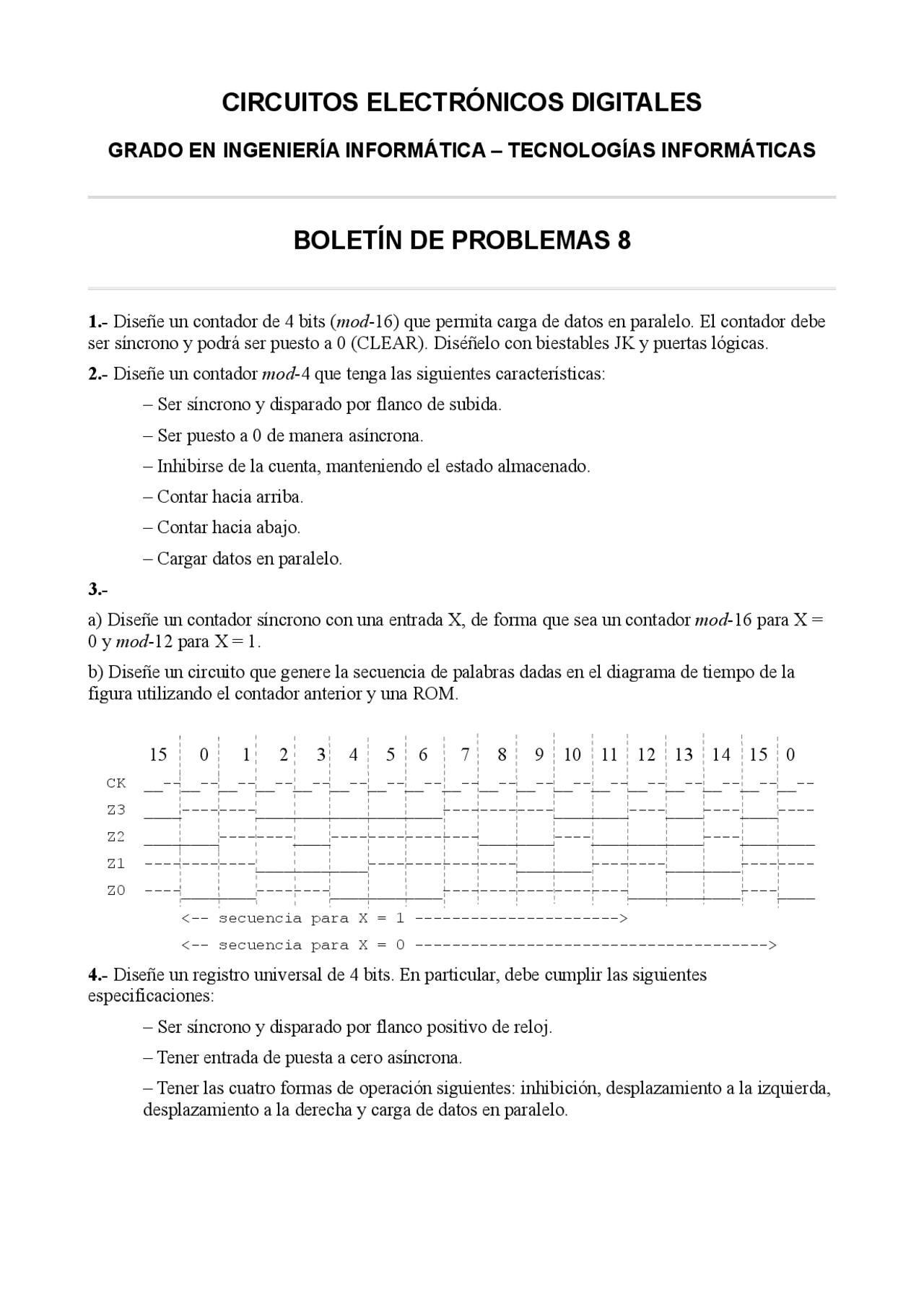

CIRCUITOS ELECTRÓNICOS DIGITALES
GRADO EN INGENIERÍA INFORMÁTICA – TECNOLOGÍAS INFORMÁTICAS
BOLETÍN DE PROBLEMAS 8
1.- Diseñe un contador de 4 bits (mod-16) que permita carga de datos en paralelo. El contador debe
ser síncrono y podrá ser puesto a 0 (CLEAR). Diséñelo con biestables JK y puertas lógicas.
2.- Diseñe un contador mod-4 que tenga las siguientes características:
– Ser síncrono y disparado por flanco de subida.
– Ser puesto a 0 de manera asíncrona.
– Inhibirse de la cuenta, manteniendo el estado almacenado.
– Contar hacia arriba.
– Contar hacia abajo.
– Cargar datos en paralelo.
3.-
a) Diseñe un contador síncrono con una entrada X, de forma que sea un contador mod-16 para X =
0 y mod-12 para X = 1.
b) Diseñe un circuito que genere la secuencia de palabras dadas en el diagrama de tiempo de la
figura utilizando el contador anterior y una ROM.
15 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 0
CK __--__--__--__--__--__--__--__--__--__--__--__--__--__--__--__--__--__--
Z3 ____--------____________________------------________----____----____----
Z2 ________--------____----------------________----____________----________
Z1 ------------____________----------------________--------________--------
Z0 ----________--------____________--------------------____________----____
<-- secuencia para X = 1 ---------------------->
<-- secuencia para X = 0 -------------------------------------->
4.- Diseñe un registro universal de 4 bits. En particular, debe cumplir las siguientes
especificaciones:
– Ser síncrono y disparado por flanco positivo de reloj.
– Tener entrada de puesta a cero asíncrona.
– Tener las cuatro formas de operación siguientes: inhibición, desplazamiento a la izquierda,
desplazamiento a la derecha y carga de datos en paralelo.
pf3
pf4

Vista previa parcial del texto

¡Descarga Ejercicios Digital 2022 y más Ejercicios en PDF de Ingenieria Eléctrica solo en Docsity!

CIRCUITOS ELECTRÓNICOS DIGITALES

GRADO EN INGENIERÍA INFORMÁTICA – TECNOLOGÍAS INFORMÁTICAS

BOLETÍN DE PROBLEMAS 8

1.- Diseñe un contador de 4 bits ( mod -16) que permita carga de datos en paralelo. El contador debe ser síncrono y podrá ser puesto a 0 (CLEAR). Diséñelo con biestables JK y puertas lógicas. 2.- Diseñe un contador mod -4 que tenga las siguientes características:

  • Ser síncrono y disparado por flanco de subida.
  • Ser puesto a 0 de manera asíncrona.
  • Inhibirse de la cuenta, manteniendo el estado almacenado.
  • Contar hacia arriba.
  • Contar hacia abajo.
  • Cargar datos en paralelo. 3.- a) Diseñe un contador síncrono con una entrada X, de forma que sea un contador mod -16 para X = 0 y mod -12 para X = 1. b) Diseñe un circuito que genere la secuencia de palabras dadas en el diagrama de tiempo de la figura utilizando el contador anterior y una ROM. 15 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 0 CK ------------------------------------ Z3 ____--------____________________------------________----____----____---- Z2 ________--------____----------------________----____________----________ Z1 ------------____________----------------________--------________-------- Z0 ----________--------____________--------------------____________----____ <-- secuencia para X = 1 ----------------------> <-- secuencia para X = 0 --------------------------------------> 4.- Diseñe un registro universal de 4 bits. En particular, debe cumplir las siguientes especificaciones:
  • Ser síncrono y disparado por flanco positivo de reloj.
  • Tener entrada de puesta a cero asíncrona.
  • Tener las cuatro formas de operación siguientes: inhibición, desplazamiento a la izquierda, desplazamiento a la derecha y carga de datos en paralelo.

5.- Diseñe un circuito que genere la secuencia 110010 utilizando: a) Biestables y puertas lógicas. b) Un multiplexores y un contador. c) Un registro de desplazamiento. 6.- Se dispone de un contador mod -16 con las siguientes señales de control: CUENTA, CARGA y CLEAR. Su funcionamiento es el que se indica:

  • Si CUENTA = 1 y CARGA = 0, el contador cuenta hacia arriba.
  • Si CARGA = 1, el contador se carga con datos en paralelo.
  • Tiene también salida de carry. Construya, utilizando como dispositivo básico dicho contador: a) Un contador mod -6 que cuente de 0 a 5. b) Un contador mod -6 que cuente de 10 a 15. c) Un contador mod -6 que cuente de 4 a 9. d) Un contador que cuente de 0 a 34. 7.- Diseñe un generador de la secuencia 100111 utilizando como base un registro de desplazamiento. 8.- Se dispone de una señal binaria con periodo de 1 minuto, contadores mod -10 disparados por flanco negativo con entrada de CLEAR síncrona activa en alta y salida de acarreo (CARRY), visualizadores de 7 segmentos con entradas BCD y puertas lógicas. Diseñe un reloj digital que muestre las horas y los minutos. 9.- La figura muestra un registro de 4 bits y sus operaciones. Utilizando conexiones y circuitería externa adicional a ese registro: a) Obtenga un registro universal de 4 bits. Esto es, tendrá carga en paralelo, desplazamiento (a derecha y a izquierda) e inhibición. SH: Desplazamiento a la derecha SI: Entrada en serie L: Carga en paralelo SO: Salida serie b) Construya un registro con desplazamiento circular a la derecha y complete el diagrama temporal mostrado. Suponga que cuando se activa la señal de carga (L) el valor de las entradas es X3-X0 = 1010.

Que además posea una señal de lectura (R) activa en alto, de forma que, cuando R esté inactiva, ponga al dispositivo en alta impedancia. a) Diseñe el registro utilizando las puertas necesarias y el 74198. b) Suponiendo que inicialmente el registro contiene el dato 10101010, indique qué ocurre para la siguiente secuencia de entradas (cada valor corresponde a un ciclo de reloj): RA 1 A 0 = 0-0, 110, 011, 001, 100 12.- Se pretende realizar un dispositivo como el que se muestra en la figura:

  • La entrada CLA pone a cero el dispositivo de forma asíncrona.
  • Por la línea X se reciben pulsos POSITIVOS de 1 o más ciclos de reloj.
  • Con independencia de la duración de cada pulso y contando a partir de la última vez que se activó CLA, se desea activar Z1 a partir del final del segundo pulso recibido por X y activar Z2 a partir del comienzo del quinto pulso.
  • Una vez activada cada salida, se mantendrá activa hasta que se active CLA otra vez. Diseñe el circuito combinacional (C.C. en la figura) utilizando exclusivamente puertas NAND y suponiendo variables en doble raíl. 13.- Se dispone de contadores mod -10 (cuentan de 0 a 9) con las siguientes características:
  • Señal de puesta a cero síncrona (CLEAR) activa en alto.
  • Señal de cuenta ascendente (UP) activa en alto.
  • La señal CLEAR tiene prioridad.
  • No cuentan con señal de carry. Construya un contador mod -26 con salida BCD utilizando contadores de este tipo y puertas lógicas. ¿Qué cambios habría que hacer en el diseño si los contadores fueran de las mismas características que los anteriores pero de mod -12 (contando de 0 a 11)?
