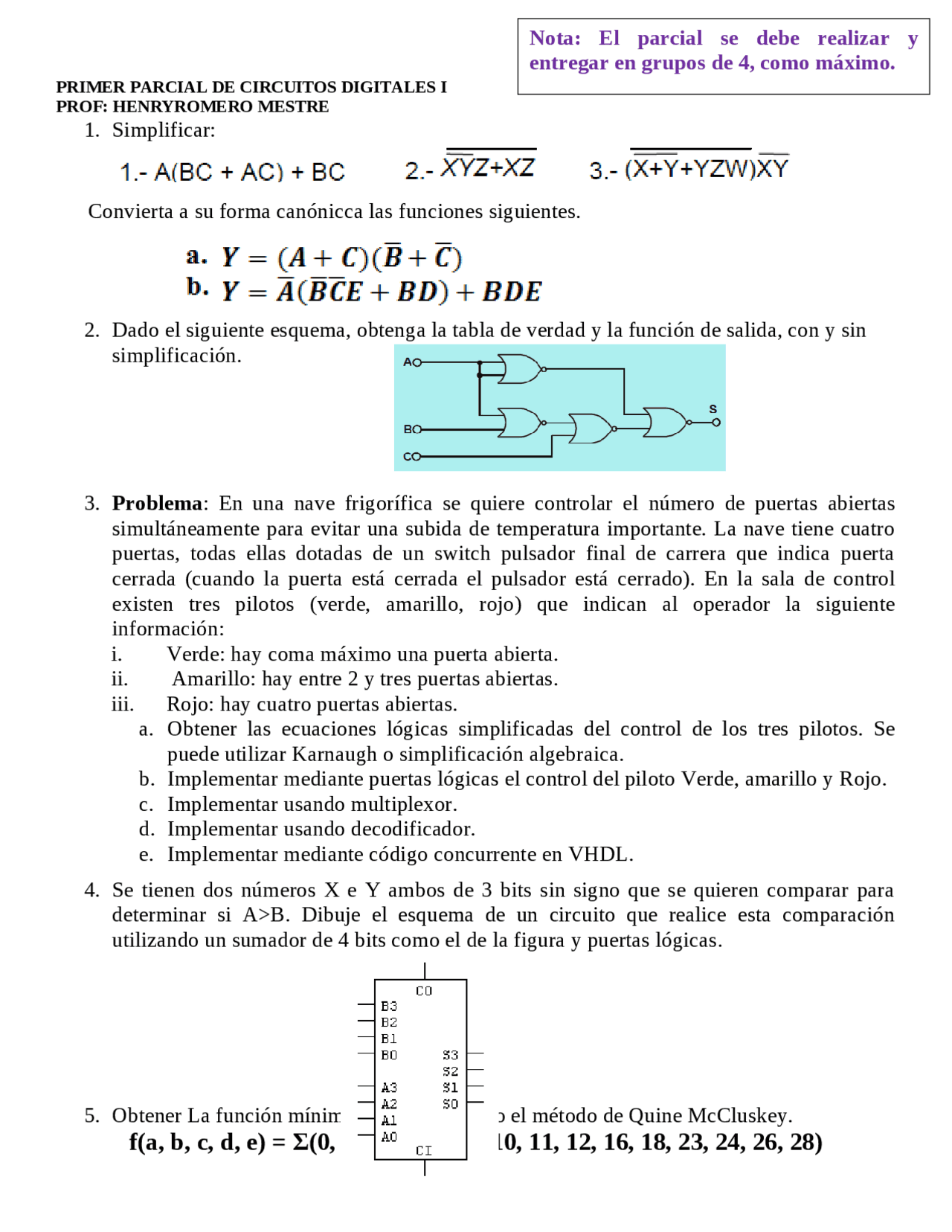

PRIMER PARCIAL DE CIRCUITOS DIGITALES I
PROF: HENRYROMERO MESTRE
1. Simplificar:
Convierta a su forma canónicca las funciones siguientes.
2. Dado el siguiente esquema, obtenga la tabla de verdad y la función de salida, con y sin
simplificación.
3. Problema: En una nave frigorífica se quiere controlar el número de puertas abiertas
simultáneamente para evitar una subida de temperatura importante. La nave tiene cuatro
puertas, todas ellas dotadas de un switch pulsador final de carrera que indica puerta
cerrada (cuando la puerta está cerrada el pulsador está cerrado). En la sala de control
existen tres pilotos (verde, amarillo, rojo) que indican al operador la siguiente
información:
i. Verde: hay coma máximo una puerta abierta.
ii. Amarillo: hay entre 2 y tres puertas abiertas.
iii. Rojo: hay cuatro puertas abiertas.
a. Obtener las ecuaciones lógicas simplificadas del control de los tres pilotos. Se
puede utilizar Karnaugh o simplificación algebraica.
b. Implementar mediante puertas lógicas el control del piloto Verde, amarillo y Rojo.
c. Implementar usando multiplexor.
d. Implementar usando decodificador.
e. Implementar mediante código concurrente en VHDL.
4. Se tienen dos números X e Y ambos de 3 bits sin signo que se quieren comparar para
determinar si A>B. Dibuje el esquema de un circuito que realice esta comparación
utilizando un sumador de 4 bits como el de la figura y puertas lógicas.
5. Obtener La función mínima para f, aplicando el método de Quine McCluskey.
f(a, b, c, d, e) = Σ(0, 1, 2, 3, 7, 8, 9, 10, 11, 12, 16, 18, 23, 24, 26, 28)
Nota: El parcial se debe realizar y
entregar en grupos de 4, como máximo.
