Docosano Difenilhexano Furfural Docosano Difenilhexano Furfural Docosano Difenilhexano Furfural
96.0 0.0 4.0 85.2 10.0 4.8 1.1 9.8 89.1
84.0 11.0 5.0 69.0 24.5 6.5 2.2 24.2 73.6
67.0 26.0 7.0 43.9 42.6 13.3 6.8 40.9 52.3
52.5 37.5 10.0
32.6 47.4 20.0
21.3 48.7 30.0
13.2 46.8 40.0
7.7 42.3 50.0
4.4 35.6 60.0
2.6 27.4 70.0
1.5 18.5 80.0
1.0 9.0 90.0
0.7 0.0 99.3

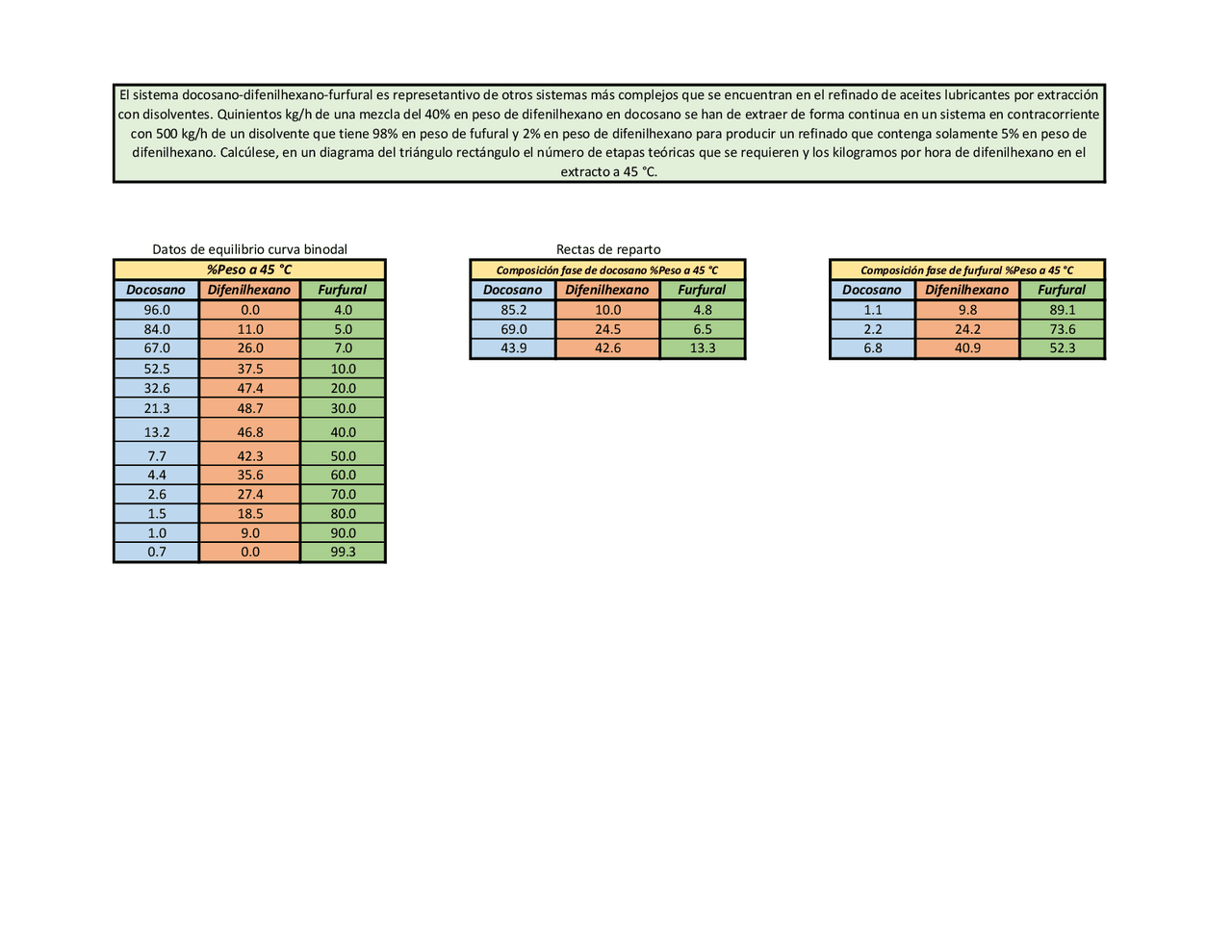

El sistema docosano-difenilhexano-furfural es represetantivo de otros sistemas más complejos que se encuentran en el refinado de aceites lubricantes por extracción
con disolventes. Quinientos kg/h de una mezcla del 40% en peso de difenilhexano en docosano se han de extraer de forma continua en un sistema en contracorriente
con 500 kg/h de un disolvente que tiene 98% en peso de fufural y 2% en peso de difenilhexano para producir un refinado que contenga solamente 5% en peso de
difenilhexano. Calcúlese, en un diagrama del triángulo rectángulo el número de etapas teóricas que se requieren y los kilogramos por hora de difenilhexano en el
extracto a 45 °C.
Datos de equilibrio curva binodal
%Peso a 45 °C
Composición fase de docosano %Peso a 45 °C
Rectas de reparto
Composición fase de furfural %Peso a 45 °C
