Son algunos ejercicios de nivel intermedio para poner en práctica el uso de Autocad
Tipo: Ejercicios
1 / 86
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!

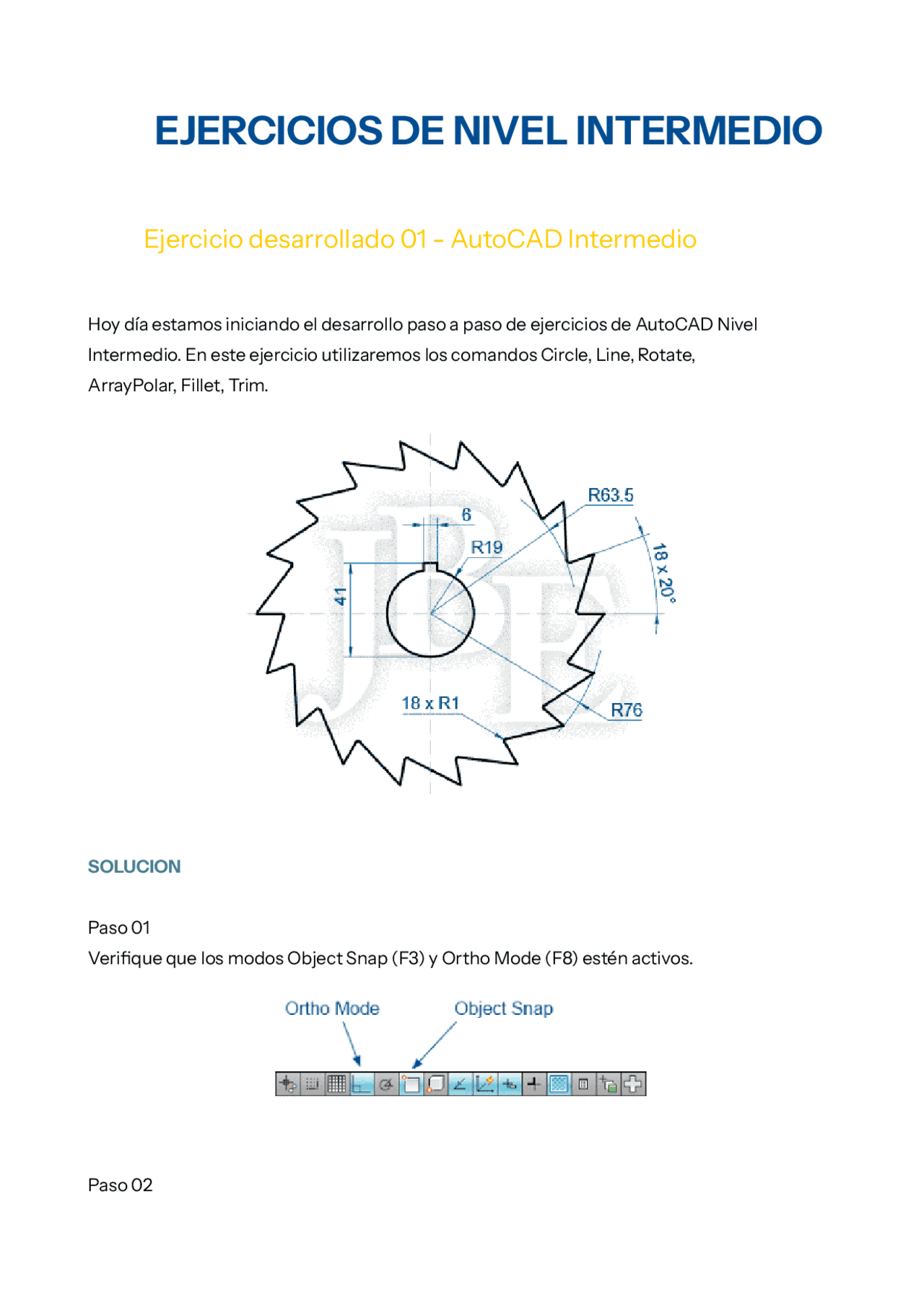

Hoy día estamos iniciando el desarrollo paso a paso de ejercicios de AutoCAD Nivel Intermedio. En este ejercicio utilizaremos los comandos Circle, Line, Rotate, ArrayPolar, Fillet, Trim.
Paso 01 Verifique que los modos Object Snap (F3) y Ortho Mode (F8) estén activos.
Paso 02
Clic derecho sobre el botón Object Snap de la barra de estado y verifique que se encuentren activas las opciones Endpoint, Center, Quadrant e Intersection.
Paso 03 Ejecute el comando CIRCLE: Digite C y Enter. Specify center point for circle: clic en un punto cualquiera. Specify radius of circle: digite 19 y Enter.
Presione la tecla Enter para volver a ejecutar el comando CIRCLE Specify center point for circle: clic en el centro del círculo de radio 19. Specify radius of circle: digite 63.5 y Enter.
Presione la tecla Enter para volver a ejecutar el comando CIRCLE Specify center point for circle: clic en el centro del círculo de radio 19. Specify radius of circle: digite 76 y Enter.
Paso 04 Ejecute el comando LINE: digite L y Enter. Specify first point: clic en el Cuadrante derecho del círculo de radio 63.5. Specify next point: clic en el Cuadrante derecho del círculo de radio 76. Specify next point: Enter para terminar el comando.
Paso 05
Paso 10 Ejecute el comando LINE: digite L y Enter. Specify first point: clic en el Cuadrante inferior del círculo de radio 19. Specify next point: mueva el puntero hacia arriba, digite 41 y Enter. Specify next point: Enter para terminar el comando.
Paso 11 Ejecute el comando LINE: digite L y Enter. Specify first point: clic en un punto cualquiera. Specify next point: mueva el puntero hacia la derecha, digite 6 y Enter. Specify next point: Enter para terminar el comando.
Paso 12 Seleccione la línea de 6 haciendo un clic sobre ella, se mostrarán 3 recuadro azules denominados GRIP Haga clic sobre el grip del centro, mueva el puntero y haga clic sobre Endpoint superior de la línea de 41. Presione la tecla ESC para quitar la selección.
Paso 13 Seleccione la línea de 41 y presione la tecla SUPR para eliminarla.
Paso 14
Presione la tecla F10 para activar el modo Polar Tracking.
Paso 15 Ejecute el comando LINE: digite L y Enter. Specify first point: clic en el Endpoint izquierdo de la línea de 6. Specify next point: mueva el puntero hacia abajo hasta que intersecte con el círculo de radio 19, clic y Enter.
Presione Enter para ejecutar nuevamente el comando LINE Specify first point: clic en el Endpoint derecho de la línea de 6. Specify next point: mueva el puntero hacia abajo hasta que intersecte con el círculo de radio 19, clic y Enter.
Paso 16 Ejecute el comando TRIM: digite TR y Enter. Select objects: Enter. Select object to trim: clic en el segmento a recortar. Select object to trim: Enter para terminar comando.
Continuamos practicando AutoCAD, ahora desarrollaremos paso a paso el segundo ejercicio de AutoCAD Intermedio. En esta solución utilizaremos el comando Join que permite convertir objetos independientes en polilíneas, además los comandos Circle, Line y Arc.
Presione la tecla Enter para volver a ejecutar el comando CIRCLE Specify center point for circle: clic en el centro del círculo. Specify radius of circle: digite 35 y Enter.
Paso 04 Ejecute el comando LINE: digite L y Enter. Specify first point: clic en el Centro del círculo. Specify next point: mueva el puntero hacia la derecha, digite 60 y Enter. Specify next point: Enter para terminar el comando.
Paso 05 Presione la tecla F8 para desactivar el modo Ortho.
Paso 06 Ejecute el comando ARC: digite A y Enter. Specify start point of arc: digite C y Enter. (Centro) Specify center point of arc: clic en el Endpoint izquierdo de la línea de 60. Specify start point of arc: clic en el Endpoint derecho de la línea de 60. Specify Specify end point of arc: digite A y Enter. (Ángulo) Specify included angle: digite 40 y Enter.
Paso 07
Seleccione la línea de 60 y presione la tecla SUPR para eliminarla.
Paso 08 Ejecute el comando CIRCLE: Digite C y Enter. Specify center point for circle: clic en el Endpoint inferior del arco. Specify radius of circle: digite 11 y Enter.
Presione la tecla Enter para volver a ejecutar el comando CIRCLE Specify center point for circle: clic en el Endpoint superior del arco. Specify radius of circle: digite 11 y Enter.
Paso 09 Ejecute el comando OFFSET: Digite O y Enter. Specify offset distance: digite 11 y Enter. Select object to offset: seleccione el arco. Specify point on side to offset: clic a la derecha del arco. Select object to offset: seleccione el arco. Specify point on side to offset: clic a la izquierda del arco. Select object to offset: Enter para terminar comando.
Paso 10 Seleccione el arco central y presione la tecla SUPR para eliminarlo.
Paso 11 Ejecute el comando TRIM: digite TR y Enter. Select objects: Enter. Select object to trim: clic sobre los segmentos de arco que desea recortar. (Arcos internos de los círculos de radio 11) Select object to trim: Enter para terminar comando.
Paso 12 Ejecute el comando JOIN: digite J y Enter. Select source object or multiple objects to join at once: Seleccione los 4 arcos Select objects to join: Enter para terminar. Se muestra el siguiente mensaje: 4 objects converted to 1 polyline
Paso 13
Paso 17 Presione la tecla F8 para activar el modo Ortho.
Paso 18 Ejecute el comando LINE: digite L y Enter. Specify first point: clic en el Centro del círculo de radio 14. Specify next point: mueva el puntero hacia la izquierda, digite 84 y Enter. Specify next point: Enter para terminar el comando.
Paso 19 Ejecute el comando CIRCLE: Digite C y Enter. Specify center point for circle: clic en el Endpoint izquierdo de la línea de 84. Specify radius of circle: digite 11 y Enter.
Paso 20 Presione la tecla F10 para activar el modo Polar Tracking.
Paso 21 Ejecute el comando COPY: Digite CO y Enter. Select objects: seleccionar el círculo de radio 11 y Enter. Specify base point: clic en el Endpoint izquierdo de la línea de 84. Specify second point: mueva el puntero hacia la derecha, digite 25 y Enter. Specify second point: Enter para terminar el comando.
Paso 22 Seleccione la línea de 84 y presione la tecla SUPR para eliminarla.
Paso 23 Ejecute el comando LINE: digite L y Enter. Specify first point: clic en el Cuadrante 1. (Ver figura) Specify next point: clic en el Cuadrante 2. (Ver figura) Specify next point: Enter para terminar el comando.
Presione la tecla Enter para volver a ejecutar el comando LINE Specify first point: clic en el Cuadrante 3. (Ver figura) Specify next point: clic en el Cuadrante 4. (Ver figura)
Specify next point: Enter para terminar el comando.
Paso 24 Ejecute el comando TRIM: digite TR y Enter. Select objects: Enter. Select object to trim: clic sobre los segmentos de arco que desea recortar. (Arcos internos de los círculos de radio 11) Select object to trim: Enter para terminar comando.
Paso 25 Ejecute el comando JOIN: digite J y Enter. Select source object or multiple objects to join at once: Seleccione los 2 arcos y las dos líneas Select objects to join: Enter para terminar. Se muestra el siguiente mensaje: 4 objects converted to 1 polyline
Paso 26 Ejecute el comando OFFSET: Digite O y Enter. Specify offset distance: digite 11 y Enter. Select object to offset: seleccione la polilínea. Specify point on side to offset: clic fuera de la polilínea. Select object to offset: Enter para terminar comando.
Select object to trim: Enter para terminar comando.
Ahora nuestro tercer ejercicio desarrollado del nivel intermedio. En este ejercicio utilizaremos el comando Array Polar para copiar objetos en base a un centro, además el comando Explode para explotar descombinar un objeto compuesto.
Paso 01 Verifique que los modos Object Snap (F3) y Ortho Mode (F8) estén activos.
Paso 02 Clic derecho sobre el botón Object Snap de la barra de estado y verifique que se encuentren
activas las opciones: Endpoint, Center, Quadrant e Intersection.
Paso 03 Ejecute el comando LINE: digite L y Enter. Specify first point: clic en un punto cualquiera. Specify next point: mueva el puntero hacia abajo, digite 80 y Enter. Specify next point: Enter para terminar el comando.
Paso 04 Ejecute el comando CIRCLE: Digite C y Enter. Specify center point for circle: clic en el Endpoint superior de la línea de 80. Specify radius of circle: digite D y Enter. Specify diameter of circle: digite 10 y Enter.
Presione la tecla Enter para volver a ejecutar el comando CIRCLE Specify center point for circle: clic en el Endpoint superior de la línea de 80. Specify radius of circle: digite 15 y Enter.
Presione la tecla Enter para volver a ejecutar el comando CIRCLE Specify center point for circle: clic en el Endpoint inferior de la línea de 80. Specify radius of circle: digite D y Enter. Specify diameter of circle: digite 20 y Enter.
Presione la tecla Enter para volver a ejecutar el comando CIRCLE Specify center point for circle: clic en el Endpoint inferior de la línea de 80. Specify radius of circle: digite 20 y Enter.
Paso 05 Ejecute el comando LINE: digite L y Enter. Specify first point: clic en el Cuadrante izquierdo del círculo de radio 15. Specify next point: mueva el puntero hacia abajo, digite 80 y Enter. Specify next point: Enter para terminar el comando.
Paso 06 Ejecute el comando ROTATE: digite RO y Enter. Select objects: seleccione la línea izquierda de 80 y Enter.
Seleccione la línea vertical de 80 y presione la tecla SUPR para eliminarla.
Paso 11 Ejecute el comando FILLET, digite F y Enter. Select first object: digite R y Enter. (Seleccionando la opción Radio) Specifiy fillet radius: digite 4 y Enter. (Ingresando el radio de fileteado) Select first object: digite M y Enter. (Seleccionando la opción múltiple) Select first object: clic en el Punto 1. (Ver figura) Select second object: clic en el Punto 2. (Ver figura) Select first object: clic en el Punto 3. (Ver figura) Select second object: clic en el Punto 4. (Ver figura) Select first object: Enter para terminar el comando.
Presione la tecla Enter para ejecutar nuevamente el comando FILLET. Select first object: digite R y Enter. Specifiy fillet radius: digite 6 y Enter. Select first object: digite M y Enter. Select first object: clic en el Punto 5. (Ver figura) Select second object: clic en el Punto 6. (Ver figura) Select first object: clic en el Punto 7. (Ver figura) Select second object: clic en el Punto 8. (Ver figura) Select first object: Enter para terminar el comando.
Paso 12 Ejecute el comando ARRAY, digite AR y Enter.
Select objects: seleccione todos los objetos a excepción del círculo de diámetro 20 y Enter. Enter array type: digite PO y Enter Specify center point of array: clic en el centro del círculo de diámetro 20. Select grip to edit array: digite I y Enter. Enter number of items in array : digite 3 y Enter. Select grip to edit array: Enter para terminar el comando.
Paso 13 Ejecute el comando EXPLODE, digite X y Enter. Select objects: seleccione el array creado y Enter
Paso 14 Ejecute el comando FILLET, digite F y Enter. Select first object: digite R y Enter. Specifiy fillet radius: digite 30 y Enter. Select first object: digite M y Enter. Select first object: seleccione la línea 1. (Ver figura). Select second object: seleccione la línea 2. Select first object: seleccione la línea 3. Select second object: seleccione la línea 4. Select first object: seleccione la línea 5. Select second object: seleccione la línea 6. Select first object: Enter para terminar el comando.
Ejercicio 04 desarrollado paso a paso Nivel Intermedio, para continuar practicando los comandos de dibujo y de edición de AutoCAD.
Paso 04 Ejecute el comando CIRCLE: Digite C y Enter. Specify center point for circle: clic en el Endpoint superior de la línea de 10. Specify radius of circle: digite 5 y Enter.
Presione la tecla Enter para volver a ejecutar el comando CIRCLE Specify center point for circle: clic en el Endpoint superior de la línea de 10. Specify radius of circle: digite 7.5 y Enter.
Presione la tecla Enter para volver a ejecutar el comando CIRCLE Specify center point for circle: clic en el Endpoint inferior de la línea de 10. Specify radius of circle: digite 2.5 y Enter.
Presione la tecla Enter para volver a ejecutar el comando CIRCLE Specify center point for circle: clic en el Endpoint superior de la línea de 20. Specify radius of circle: digite 4 y Enter.
Presione la tecla Enter para volver a ejecutar el comando CIRCLE Specify center point for circle: clic en el Endpoint inferior de la línea de 20. Specify radius of circle: digite D y Enter. Specify diameter of circle: digite 25 y Enter.
Presione la tecla Enter para volver a ejecutar el comando CIRCLE Specify center point for circle: clic en el Endpoint inferior de la línea de 20. Specify radius of circle: digite D y Enter. Specify diameter of circle: digite 32 y Enter.
Paso 05 Active el comando LINE: digite L y Enter. Specify first point: presione la tecla Shift y manténgala presionada, luego haga clic derecho en cualquier lugar de la pantalla, suelte la tecla Shift, seleccione la opción Tangent, clic en el Punto 1 (Ver figura). Specify next point: presione la tecla Shift y manténgala presionada, luego haga clic derecho en cualquier lugar de la pantalla, suelte la tecla Shift , seleccione la opción Tangent, cli c en el Punto 2 (Ver figura). Specify next point: Enter para terminar el comando.
Presione la tecla Enter para volver a ejecutar el comando LINE Specify first point: presione la tecla Shift y manténgala presionada, luego haga clic derecho en cualquier lugar de la pantalla, suelte la tecla Shift, seleccione la opción Tangent, clic en el Punto 3 (Ver figura). Specify next point: presione la tecla Shift y manténgala presionada, luego haga clic derecho en cualquier lugar de la pantalla, suelte la tecla Shift , seleccione la opción Tangent, clic en el Punto 4 (Ver figura). Specify next point: Enter para terminar el comando.
Paso 06 Seleccione las líneas y presione la tecla SUPR para eliminarlas.
Paso 07 Dibujando dos líneas horizontales de 8.5 y 14.
