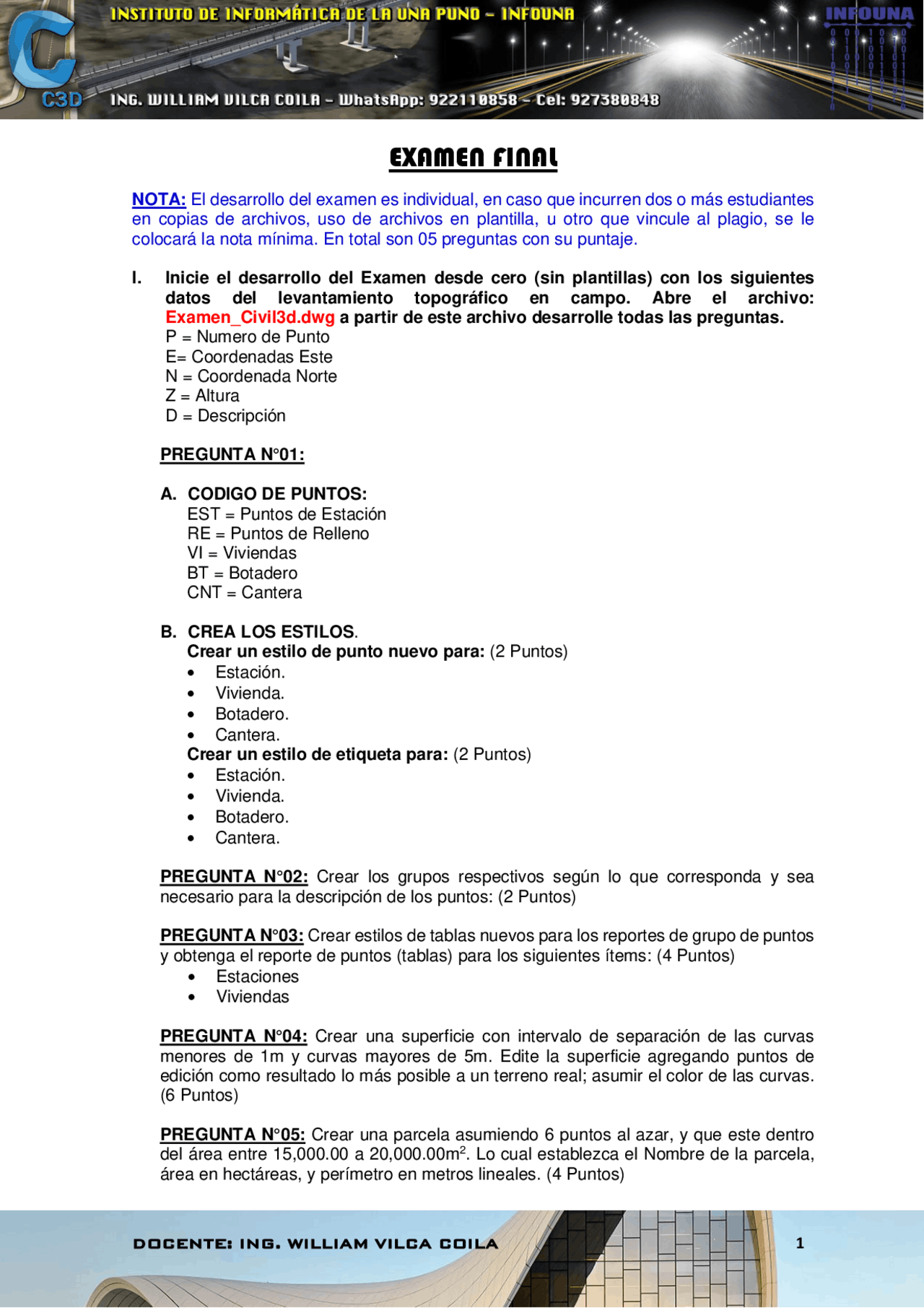

EXAMEN FINAL
NOTA: El desarrollo del examen es individual, en caso que incurren dos o más estudiantes
en copias de archivos, uso de archivos en plantilla, u otro que vincule al plagio, se le
colocará la nota mínima. En total son 05 preguntas con su puntaje.
I. Inicie el desarrollo del Examen desde cero (sin plantillas) con los siguientes
datos del levantamiento topográfico en campo. Abre el archivo:
Examen_Civil3d.dwg a partir de este archivo desarrolle todas las preguntas.
P = Numero de Punto
E= Coordenadas Este
N = Coordenada Norte
Z = Altura
D = Descripción
PREGUNTA N°01:
A. CODIGO DE PUNTOS:
EST = Puntos de Estación
RE = Puntos de Relleno
VI = Viviendas
BT = Botadero
CNT = Cantera
B. CREA LOS ESTILOS.
Crear un estilo de punto nuevo para: (2 Puntos)
• Estación.
• Vivienda.
• Botadero.
• Cantera.
Crear un estilo de etiqueta para: (2 Puntos)
• Estación.
• Vivienda.
• Botadero.
• Cantera.
PREGUNTA N°02: Crear los grupos respectivos según lo que corresponda y sea
necesario para la descripción de los puntos: (2 Puntos)
PREGUNTA N°03: Crear estilos de tablas nuevos para los reportes de grupo de puntos
y obtenga el reporte de puntos (tablas) para los siguientes ítems: (4 Puntos)
• Estaciones
• Viviendas
PREGUNTA N°04: Crear una superficie con intervalo de separación de las curvas
menores de 1m y curvas mayores de 5m. Edite la superficie agregando puntos de
edición como resultado lo más posible a un terreno real; asumir el color de las curvas.
(6 Puntos)
PREGUNTA N°05: Crear una parcela asumiendo 6 puntos al azar, y que este dentro
del área entre 15,000.00 a 20,000.00m2. Lo cual establezca el Nombre de la parcela,
área en hectáreas, y perímetro en metros lineales. (4 Puntos)
