1
INDICACIONES:
Número de personas por grupo, MÁXIMO 5.
Fecha máxima de envío: martes 18 de febrero, 11:59pm
La resolución debe ser HECHA A MANO, letra clara, indicar las respuestas
solicitadas, realizar los gráficos correspondientes, DE NO ESTAR CLARA LA
SOLUCIÓN, NO SE PROCEDERÁ A LA CALIFICACIÓN.
La carátula del trabajo debe indicar los nombres de los integrantes.
Escanear su solución, todos los ejercicios deben estar en un solo archivo.
Solo se permite un envío por grupo.
Es completa responsabilidad del grupo el enviar su trabajo antes de la fecha límite,
no se admitirá otra forma de envío que no sea el buzón de tareas.
Enviar la tarea solicitada al buzón de tareas: “PRODUCTO ACREDITABLE”

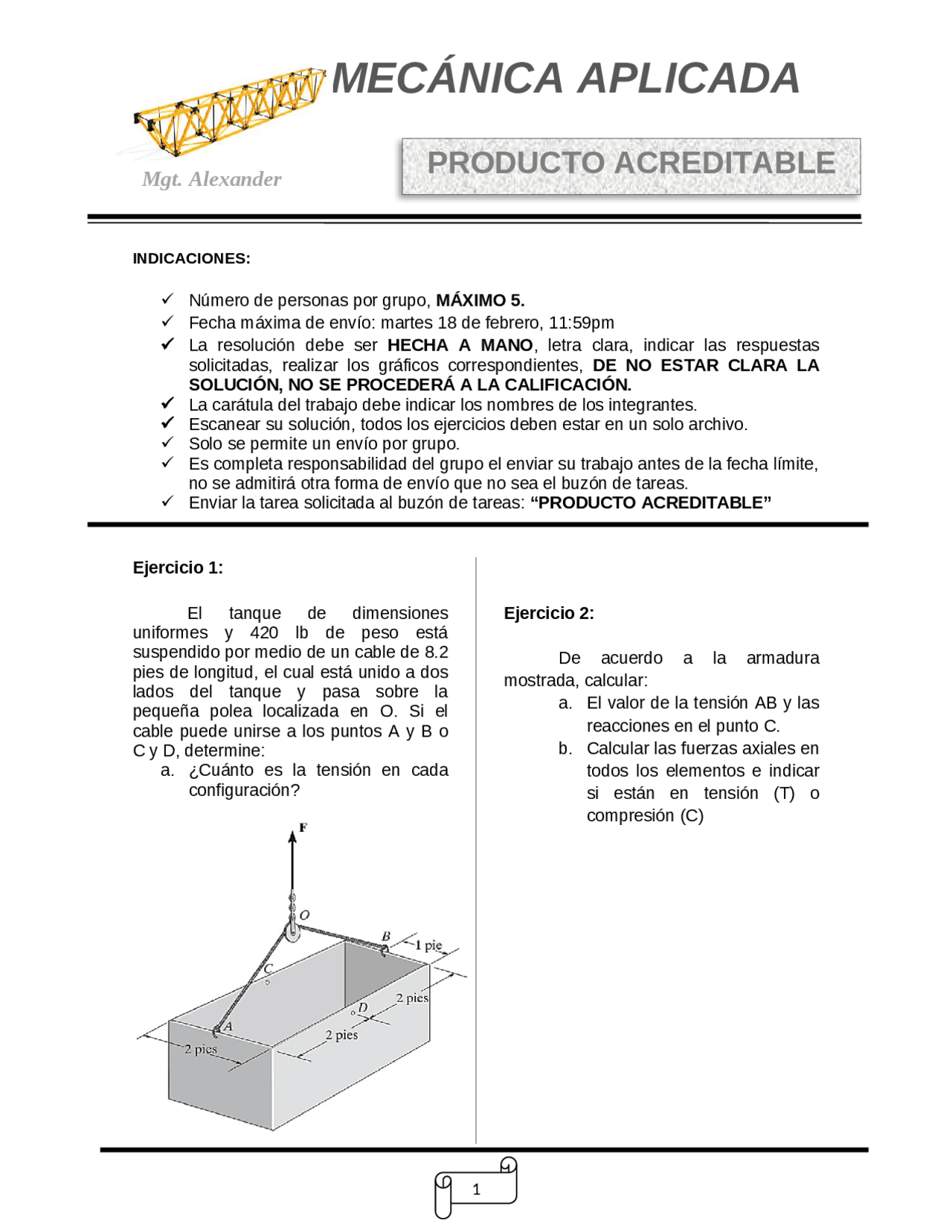

Ejercicio 1:
El tanque de dimensiones
uniformes y 420 lb de peso está
suspendido por medio de un cable de 8.2
pies de longitud, el cual está unido a dos
lados del tanque y pasa sobre la
pequeña polea localizada en O. Si el
cable puede unirse a los puntos A y B o
C y D, determine:
a. ¿Cuánto es la tensión en cada
configuración?
Ejercicio 2:
De acuerdo a la armadura
mostrada, calcular:
a. El valor de la tensión AB y las
reacciones en el punto C.
b. Calcular las fuerzas axiales en
todos los elementos e indicar
si están en tensión (T) o
compresión (C)
MECÁNICA APLICADA
Mgt. Alexander
Peralta S.
PRODUCTO ACREDITABLE
