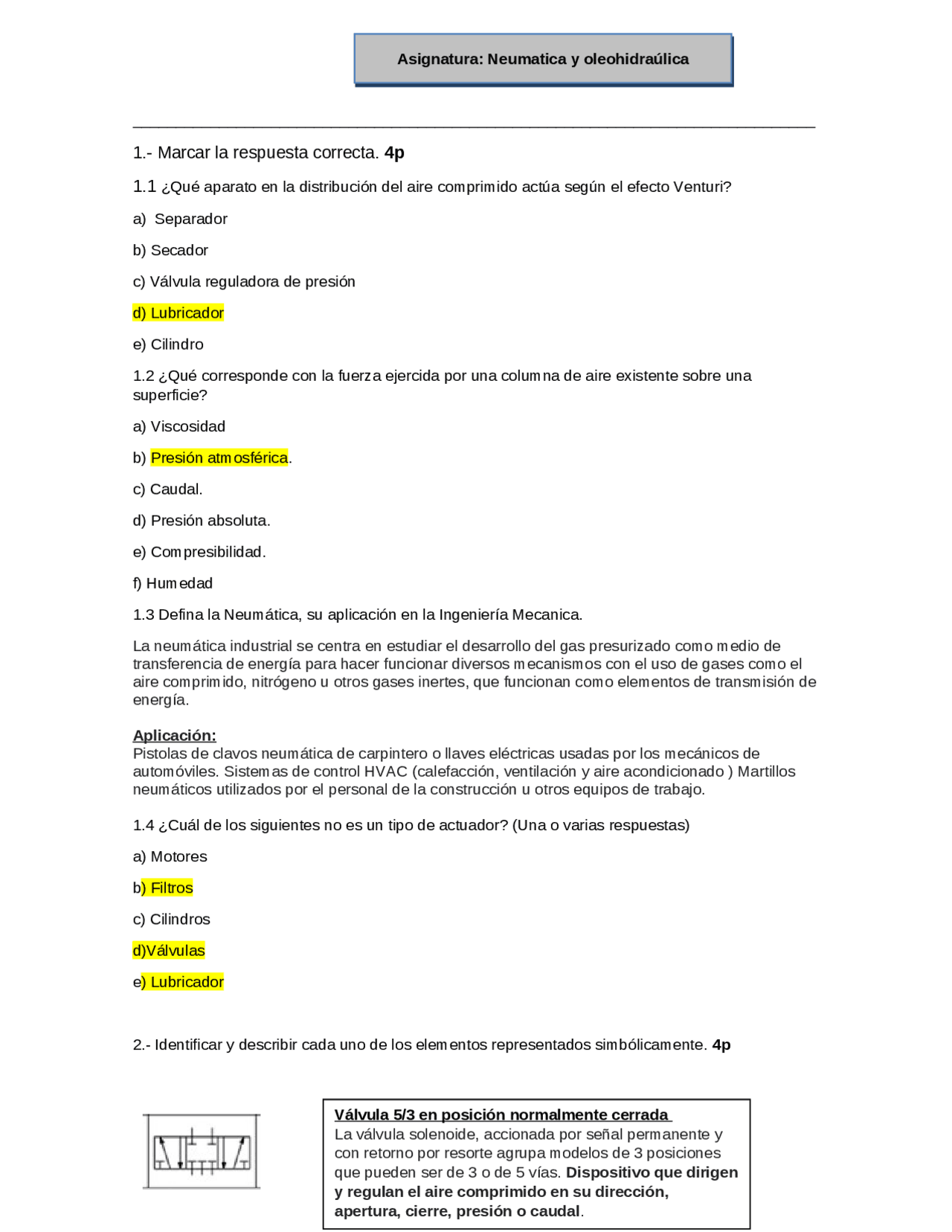

Asignatura: Neumatica y oleohidraúlica
_______________________________________________________________________________
1.- Marcar la respuesta correcta. 4p
1.1 ¿Qué aparato en la distribución del aire comprimido actúa según el efecto Venturi?
a) Separador
b) Secador
c) Válvula reguladora de presión
d) Lubricador
e) Cilindro
1.2 ¿Qué corresponde con la fuerza ejercida por una columna de aire existente sobre una
superficie?
a) Viscosidad
b) Presión atmosférica.
c) Caudal.
d) Presión absoluta.
e) Compresibilidad.
f) Humedad
1.3 Defina la Neumática, su aplicación en la Ingeniería Mecanica.
La1neumática1industrial se centra en estudiar el desarrollo del gas presurizado como medio de
transferencia de energía para hacer funcionar diversos mecanismos con el uso de gases como el
aire comprimido, nitrógeno u otros gases inertes, que funcionan como elementos de transmisión de
energía.
Aplicación:
Pistolas de clavos neumática de carpintero o llaves eléctricas usadas por los mecánicos de
automóviles. Sistemas de control HVAC (calefacción, ventilación y aire acondicionado ) Martillos
neumáticos utilizados por el personal de la construcción u otros equipos de trabajo.
1.4 ¿Cuál de los siguientes no es un tipo de actuador? (Una o varias respuestas)
a) Motores
b) Filtros
c) Cilindros
d)Válvulas
e) Lubricador
2.- Identificar y describir cada uno de los elementos representados simbólicamente. 4p
Válvula 5/3 en posición normalmente cerrada
La válvula solenoide, accionada por señal permanente y
con retorno por resorte agrupa modelos de 3 posiciones
que pueden ser de 3 o de 5 vías.1Dispositivo que dirigen
y regulan el aire comprimido en su dirección,
apertura, cierre, presión o caudal.
