EJERCICIOS RESUELTOS
Ejemplo 1:
Una cañería tiene 160 metros de longitud, un rumbo S 45° E y una pendiente
descendente de 20°. El extremo más alto de la cañería tiene una elevación de 200
metros. Se pide dibujar las vistas horizontal y frontal de la cañería. Y responder la
pregunta: ¿Cuál es el la elevación del extremo más bajo?
Solución:

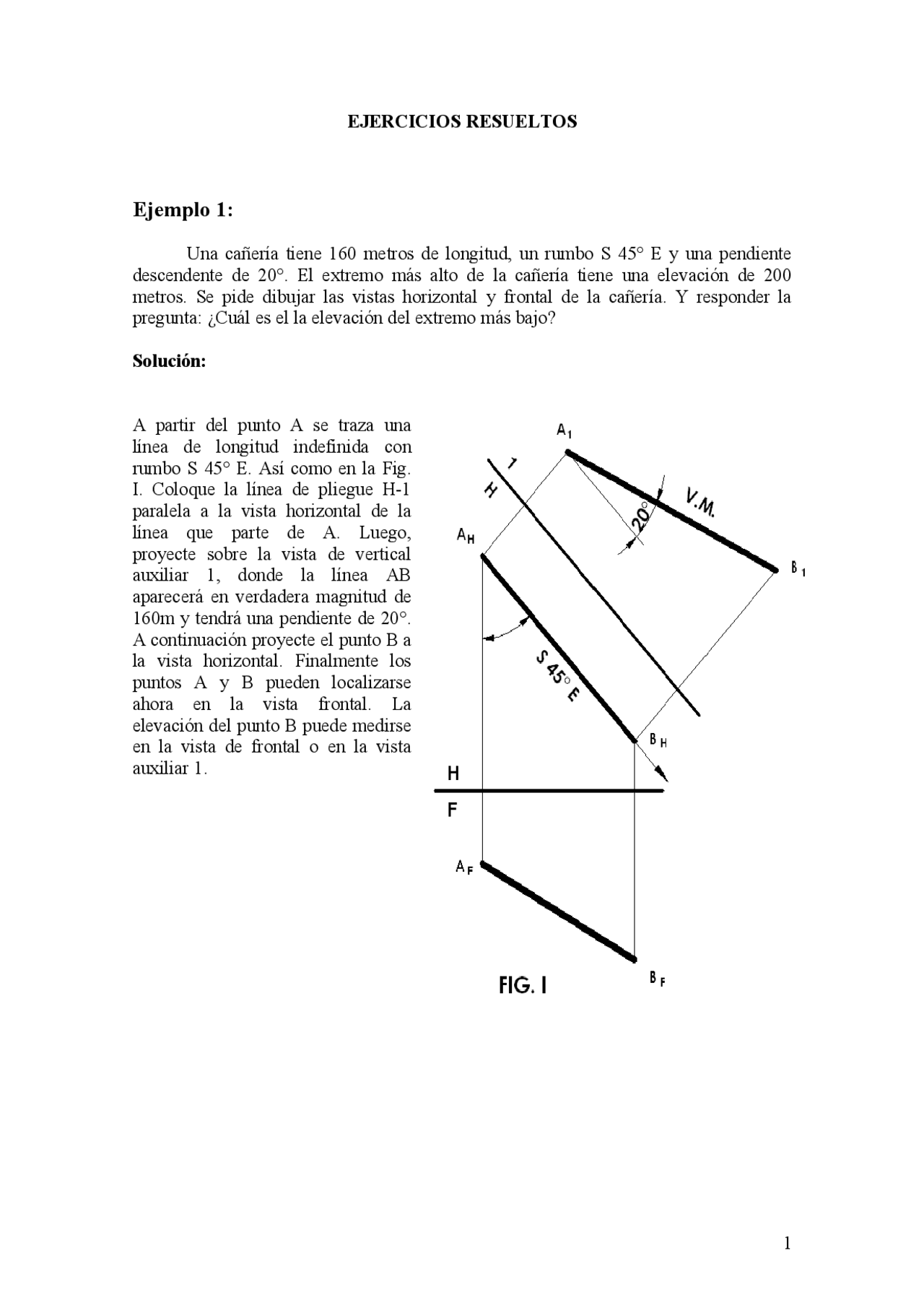

A partir del punto A se traza una
línea de longitud indefinida con
rumbo S 45° E. Así como en la Fig.
I. Coloque la línea de pliegue H-1
paralela a la vista horizontal de la
línea que parte de A. Luego,
proyecte sobre la vista de vertical
auxiliar 1, donde la línea AB
aparecerá en verdadera magnitud de
160m y tendrá una pendiente de 20°.
A continuación proyecte el punto B a
la vista horizontal. Finalmente los
puntos A y B pueden localizarse
ahora en la vista frontal. La
elevación del punto B puede medirse
en la vista de frontal o en la vista
auxiliar 1.
