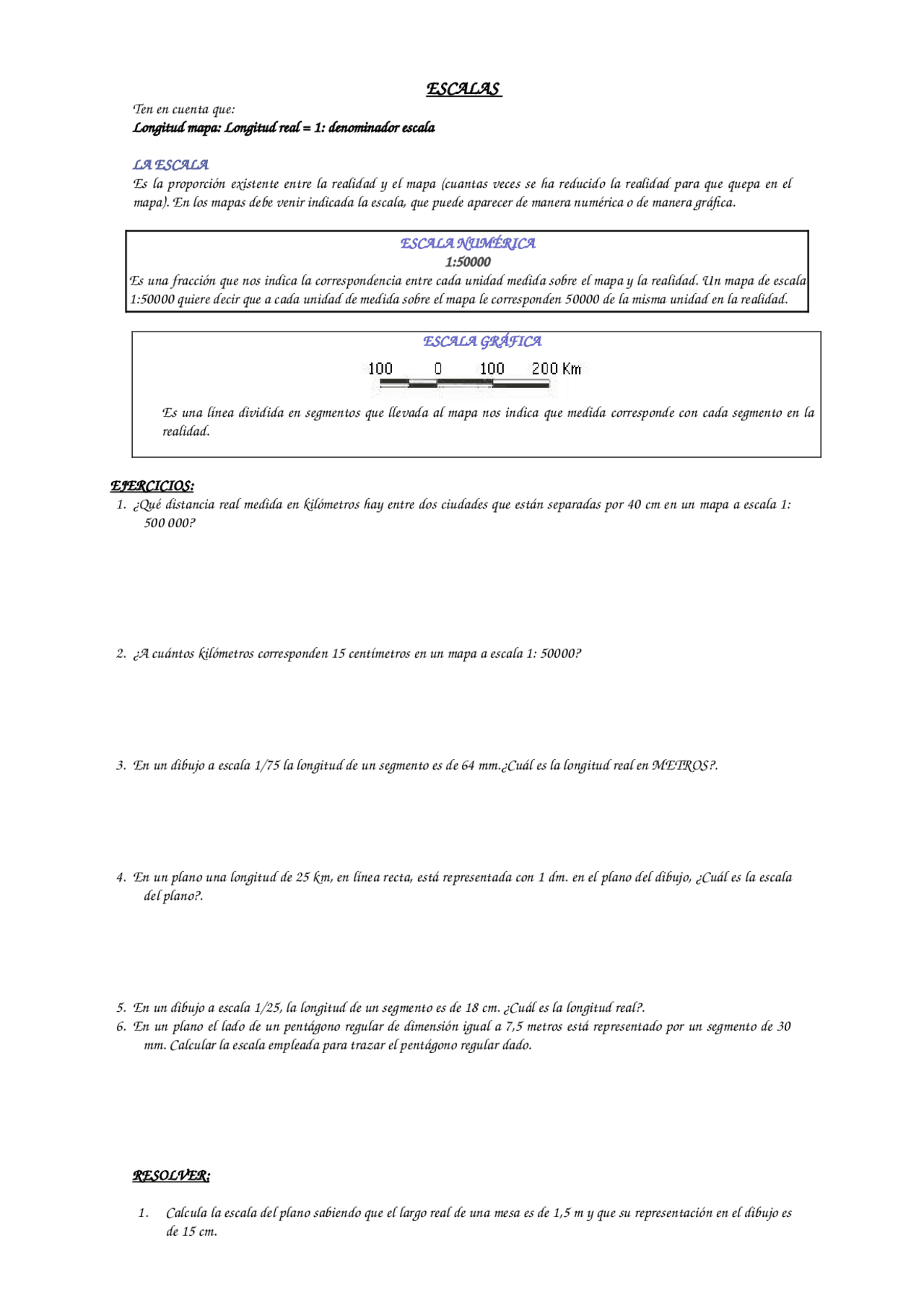

ESCALAS
Ten en cuenta que:
Longitud mapa: Longitud real = 1: denominador escala
LA ESCALA
Es la proporción existente entre la realidad y el mapa (cuantas veces se ha reducido la realidad para que quepa en el
mapa). En los mapas debe venir indicada la escala, que puede aparecer de manera numérica o de manera gráfica.
ESCALA NUMÉRICA
1:50000
Es una fracción que nos indica la correspondencia entre cada unidad medida sobre el mapa y la realidad. Un mapa de escala
1:50000 quiere decir que a cada unidad de medida sobre el mapa le corresponden 50000 de la misma unidad en la realidad.
ESCALA GRÁFICA
Es una línea dividida en segmentos que llevada al mapa nos indica que medida corresponde con cada segmento en la
realidad.
EJERCICIOS:
1. ¿Qué distancia real medida en kilómetros hay entre dos ciudades que están separadas por 40 cm en un mapa a escala 1:
500 000?
2. ¿A cuántos kilómetros corresponden 15 centímetros en un mapa a escala 1: 50000?
3. En un dibujo a escala 1/75 la longitud de un segmento es de 64 mm.¿Cuál es la longitud real en METROS?.
4. En un plano una longitud de 25 km, en línea recta, está representada con 1 dm. en el plano del dibujo, ¿Cuál es la escala
del plano?.
5. En un dibujo a escala 1/25, la longitud de un segmento es de 18 cm. ¿Cuál es la longitud real?.
6. En un plano el lado de un pentágono regular de dimensión igual a 7,5 metros está representado por un segmento de 30
mm. Calcular la escala empleada para trazar el pentágono regular dado.
RESOLVER:
1. Calcula la escala del plano sabiendo que el largo real de una mesa es de 1,5 m y que su representación en el dibujo es
de 15 cm.
