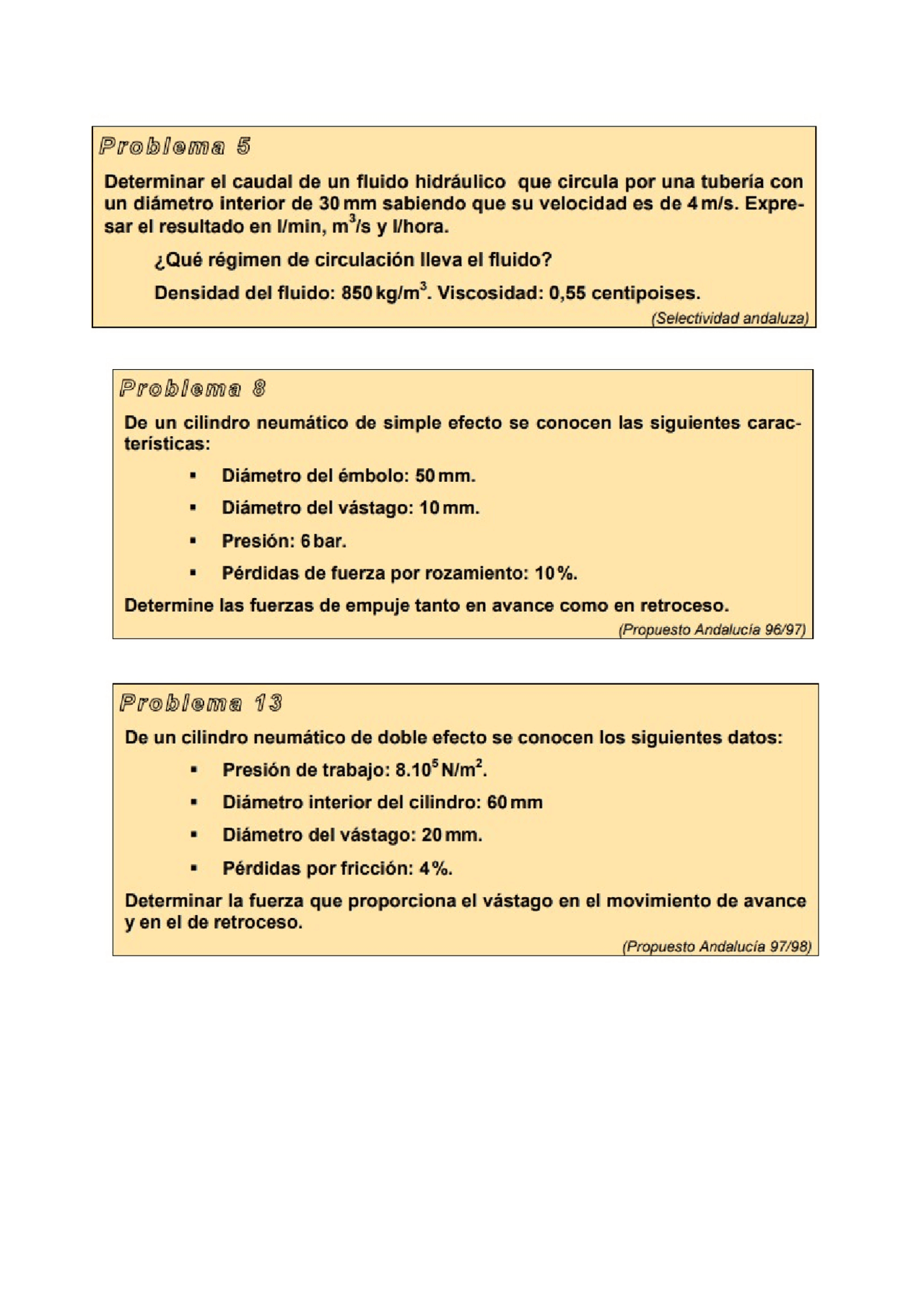

Problema 5 Determinar el caudal de un fluido hidráulico que circula por una tubería con un diámetro interior de 30 mm sabiendo que su velocidad es de 4m/s. Expre- sar el resultado en l/min, m'/s y hora. ¿Qué régimen de circulación lleva el fluido? Densidad del fluido: 850 kg/m”. Viscosidad: 0,55 centipoises. (Selectividad andaluza) Problema 8 De un cilindro neumático de simple efecto se conocen las siguientes carac- terísticas: = Diámetro del émbolo: 50 mm. » Diámetro del vástago: 10 mm. = Presión: 6bar. = Pérdidas de fuerza por rozamiento: 10%. Determine las fuerzas de empuje tanto en avance como en retroceso. (Propuesto Andalucía 96/97) Problema 13 De un cilindro neumático de doble efecto se conocen los siguientes datos: = Presión de trabajo: 8.10N/m?. = Diámetro interior del cilindro: 60 mm = Diámetro del vástago: 20 mm. = Pérdidas por fricción: 4%. Determinar la fuerza que proporciona el vástago en el movimiento de avance y en el de retroceso. (Propuesto Andalucía 97/98)
