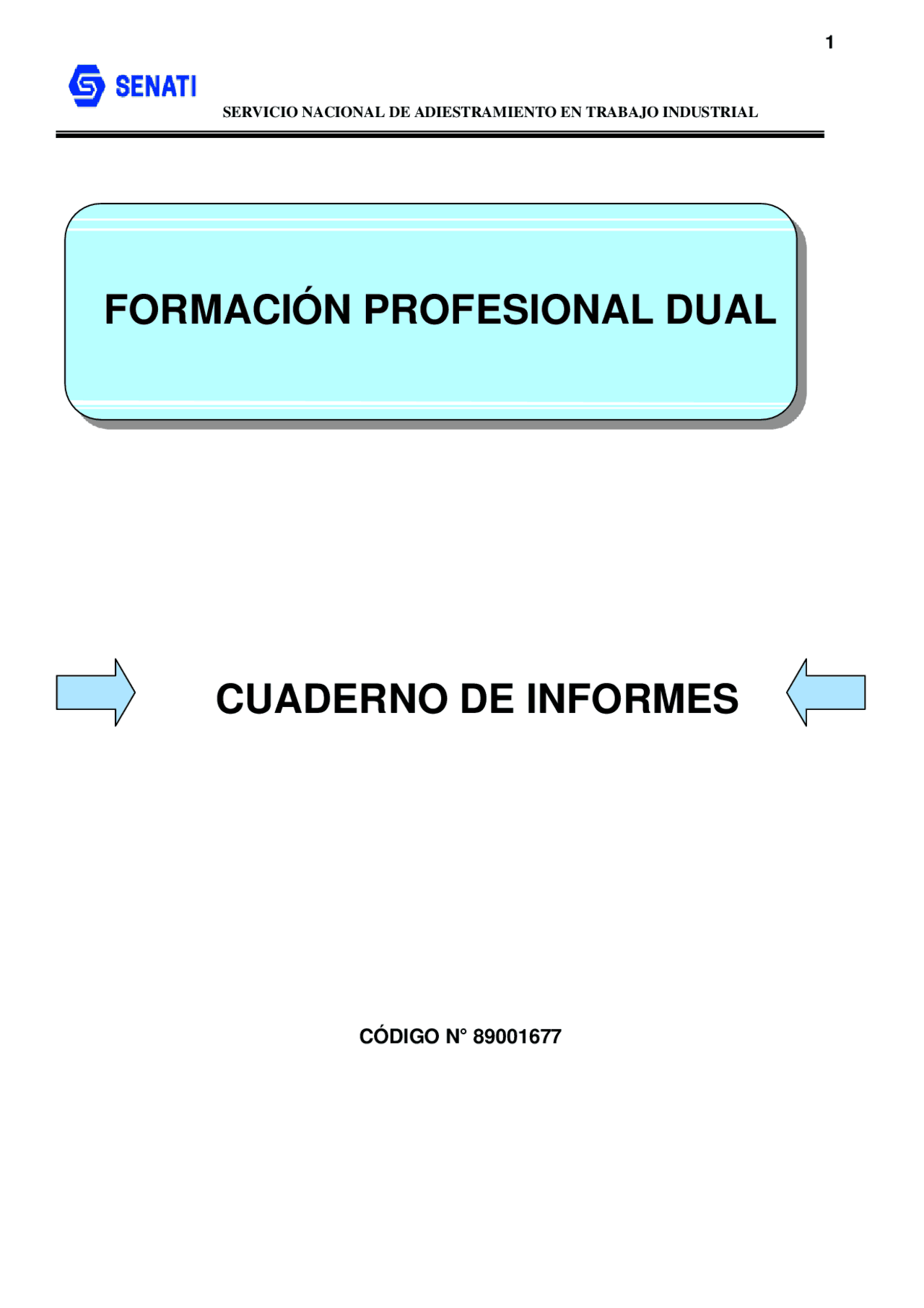

SERVICIO NACIONAL DE ADIESTRAMIENTO EN TRABAJO INDUSTRIAL

CUADERNO DE INFORMES

CÓDIGO N° 89001677

FORMACIÓN PROFESIONAL DUAL

FORMACIÓN PROFESIONAL DUAL CFP/UCP/ESCUELA : Trujillo ESTUDIANTE: Aldair Samuel Vilchez Chavez ID: 001628210 BLOQUE: MMAD 201 CARRERA: Mecánico de Mantenimiento INSTRUCTOR: Javier Ucañán Asencio SEMESTRE: II DEL: 26 / 12 /2 024 AL: 31 / 12 / 2024 DIRECCIÓN ZONAL

LA LIBERTAD

PLAN DE ROTACIONES: SHP II TAREA PERÍODO Días DESDE HASTA Empalme de conductores 23 / 12 / 24 23 / 12 / 24 1 Instalación de circuito simple 24 / 12 / 24 24 / 12 / 24 1 Instalación de lámpara y tomacorriente 26/12/24 26/12/24 1 Instalación de lámparas incandescentes 27/12/24 27/12/24 1 Medición de tensión , intensidad y resistencia 30/12/24 31/12/24 2

PLAN ESPECÍFICO DE APRENDIZAJE (PEA) SEGUIMIENTO Y EVALUACIÓN Llenar según avance

6

Nº OPERACIONES/TAREAS OPERACIONES^ EJECUTADAS^ OPERACIONES

POR EJECUTAR OPERACIONES PARA 25% 50% 75% 100% SEMINARIO Llenar ATS para:

TAREA N° 3

Instalación de lámpara y

tomacorriente

X

03 Instalar lámpara y

tomacorriente en paralelo

X

04

05 TAREA N° 4

06 Instalación de lámparas

incandescentes

X

07 Instalar lámparas en serie

• paralelo X 08 • Instalar interruptores de conmutación simple. X 09 Instalar interruptores de conmutación de 2 - 3 vías. X 10 11 12 13 14 15 16 17

Llenar ATS para:

18 TAREA N° 5 X

19 Medición de tensión intensidad y

resistencia eléctrica.

X 20 • Medir tensión e intensidad X 21 • Medir resistencia eléctrica 22 23 24 25 26 27 28 29 30 X 31 32 33 34 35 36 37

PROCESO DE EJECUCIÓN 8

DIBUJOS / ESQUEMAS OPERACIONES^ /PASOS^ –^ SUBPASOS^ /^ SEGURIDAD^ /^ MEDIO AMBIENTE / NORMAS - ESTANDARES INSTALAR LÁMPARAS Y TOMACORRIENTE EN PARALELO Las conexiones de lámparas en paralelo y de tomacorrientes son parecidas (Figuras 1 y 2 ). La primera conexión consiste en embornar un primer conductor a una de las salidas de cada portalámparas y el segundo conductor a las otras salidas de dichos portal á m paras. La segunda conexión consiste en atornillar un primer conductor a uno de los bornes de cada tomacorriente y el segundo conductor a los otros bornes de dichos tomacorrientes. 1 ° Paso- Identifique los conductores para conexiones de la caja de fusibles, portalámparas, interruptor y tomacorriente ( Figura 3 ). 2 ° Paso- Conecte los portalámparas en paralelo : a. Conecte los conductores pelados en el portalámparas del extremo I ( Figura 4 ). b. Conecte a los bornes del portalámpara siguiente I I cada brazo del conductor ( Figura 4 ). 3 ° Paso- Conecte el tomacorriente : a. Emborne el ojal de un conductor en el tor·nillo del tomacorriente (Figura 5 ). b. b. E m borne el ojal del otro conductor en el otro tornillo. 4 ° Paso- Pruebe el funcionamiento. Revise y verifique la instalación. Enchufe en el tomacorriente universal. .

EVALUACIÓN DEL INFORME DE TRABAJO SEMANAL

NOTA

OBSERVACIONES Y RECOMENDACIONES

DEL INSTRUCTOR : DEL MONITOR DE EMPRESA: OBSERVACIÓN: FIRMA DEL ESTUDIANTE: FIRMA DE MONITOR DE EMPRESA: FIRMA DEL INSTRUCTOR:

HACER ESQUEMA, DIBUJO O DIAGRAMA

AUTOCONTROL DE ASISTENCIA POR EL ESTUDIANTE LUNES MARTES MIÉRCOLES JUEVES VIERNES M T M T M T M T M T M T x (^) X X X x x x ASISTENCIA A SENATI (^) 4 INJUSTIFICADAS:^ I INASISTENCIAS JUSTIFICADAS : FJ INSTALACIÓN DE LÁMPARA Y TOMACORRIENTE
