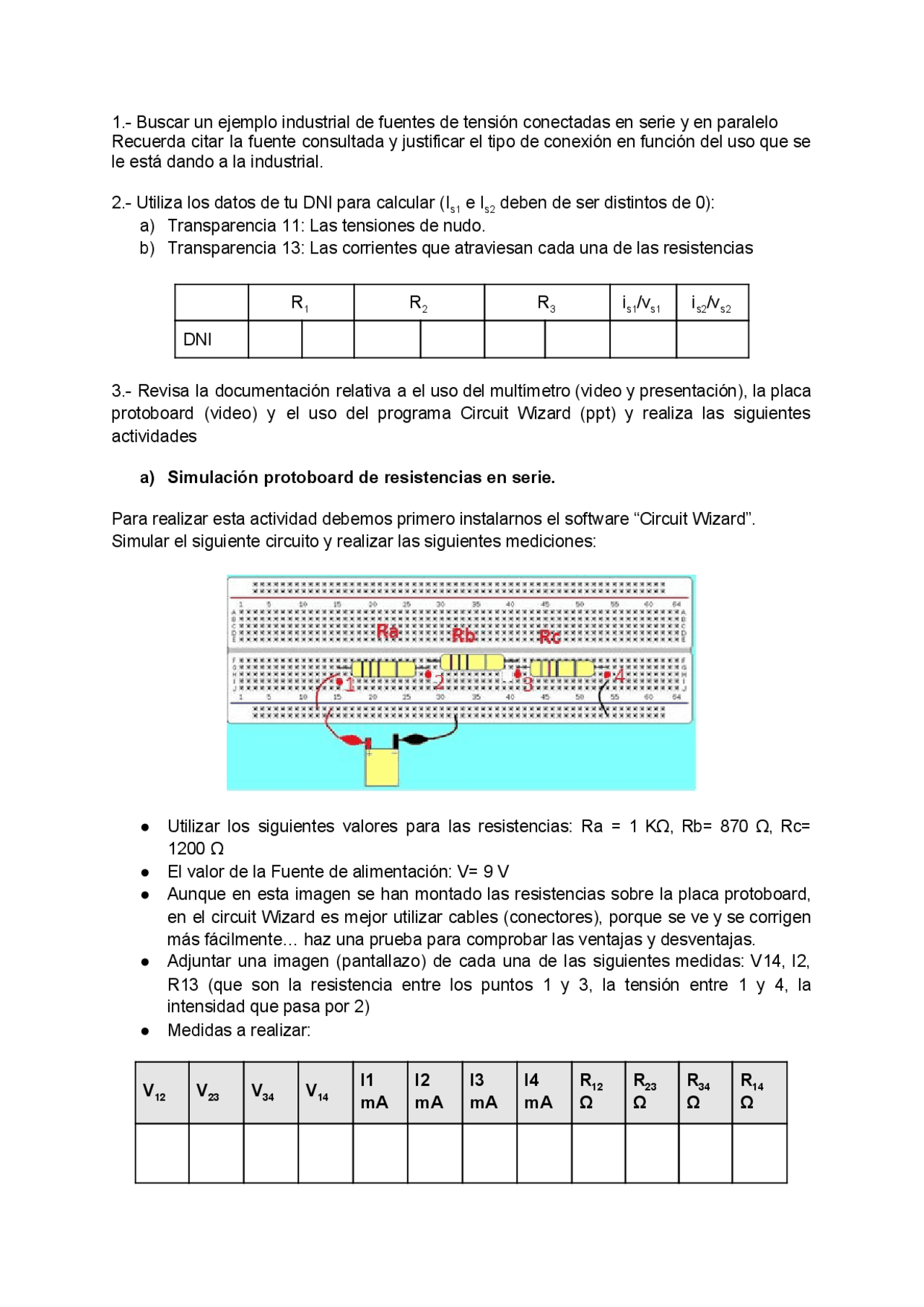

1.- Buscar un ejemplo industrial de fuentes de tensión conectadas en serie y en paralelo
Recuerda citar la fuente consultada y justificar el tipo de conexión en función del uso que se
le está dando a la industrial.
2.- Utiliza los datos de tu DNI para calcular (Is1 e Is2 deben de ser distintos de 0):
a) Transparencia 11: Las tensiones de nudo.
b) Transparencia 13: Las corrientes que atraviesan cada una de las resistencias
R1
R2
R3
is1/vs1
is2/vs2
DNI
3.- Revisa la documentación relativa a el uso del multímetro (video y presentación), la placa
protoboard (video) y el uso del programa Circuit Wizard (ppt) y realiza las siguientes
actividades
a) Simulación protoboard de resistencias en serie.
Para realizar esta actividad debemos primero instalarnos el software “Circuit Wizard”.
Simular el siguiente circuito y realizar las siguientes mediciones:
Utilizar los siguientes valores para las resistencias: Ra = 1 KΩ, Rb= 870 Ω, Rc=
1200 Ω
El valor de la Fuente de alimentación: V= 9 V
Aunque en esta imagen se han montado las resistencias sobre la placa protoboard,
en el circuit Wizard es mejor utilizar cables (conectores), porque se ve y se corrigen
más fácilmente… haz una prueba para comprobar las ventajas y desventajas.
Adjuntar una imagen (pantallazo) de cada una de las siguientes medidas: V14, I2,
R13 (que son la resistencia entre los puntos 1 y 3, la tensión entre 1 y 4, la
intensidad que pasa por 2)
Medidas a realizar:
V12
V23
V34
V14
I1
mA
I2
mA
I3
mA
I4
mA
R12
R23
R34
R14
pf3

Vista previa parcial del texto

¡Descarga electro actividad de clase y más Ejercicios en PDF de Electrodinámica solo en Docsity!

1.- Buscar un ejemplo industrial de fuentes de tensión conectadas en serie y en paralelo Recuerda citar la fuente consultada y justificar el tipo de conexión en función del uso que se le está dando a la industrial.

2.- Utiliza los datos de tu DNI para calcular (Is1 e Is2 deben de ser distintos de 0): a) Transparencia 11: Las tensiones de nudo. b) Transparencia 13: Las corrientes que atraviesan cada una de las resistencias

R 1 R 2 R 3 is1/vs1 is2/vs

DNI

3.- Revisa la documentación relativa a el uso del multímetro (video y presentación), la placa protoboard (video) y el uso del programa Circuit Wizard (ppt) y realiza las siguientes actividades

a) Simulación protoboard de resistencias en serie.

Para realizar esta actividad debemos primero instalarnos el software “Circuit Wizard”. Simular el siguiente circuito y realizar las siguientes mediciones:

● Utilizar los siguientes valores para las resistencias: Ra = 1 KΩ, Rb= 870 Ω, Rc= 1200 Ω ● El valor de la Fuente de alimentación: V= 9 V ● Aunque en esta imagen se han montado las resistencias sobre la placa protoboard, en el circuit Wizard es mejor utilizar cables (conectores), porque se ve y se corrigen más fácilmente… haz una prueba para comprobar las ventajas y desventajas. ● Adjuntar una imagen (pantallazo) de cada una de las siguientes medidas: V14, I2, R13 (que son la resistencia entre los puntos 1 y 3, la tensión entre 1 y 4, la intensidad que pasa por 2) ● Medidas a realizar:

V 12 V 23 V 34 V 14 I

mA

I

mA

I

mA

I

mA

R 12

R 23

R 34

R 14

b) Simulación protoboard de resistencias en paralelo.

● Utilizar los mismos valores de resistencia y voltaje que hemos utilizado en la actividad 1 para las resistencia Ra y Rb. ● Simular el circuito. ● Adjuntar una imagen de cada una de las siguientes medidas: V 12 , IRa, R 12 ● Medidas a realizar:

V 12 V 34 V 14 I en Ra [mA]

I en Rb [mA]

I

[mA]

I

[mA]

Ra[Ω] Rb [Ω] R 12 [Ω]

c) Simulación montaje mixto serie/ paralelo con la placa protoboard ● Simular el siguiente circuito.

● Utilizar los mismos valores de resistencia y voltaje que hemos utilizado anteriormente para las resistencias Ra, Rb, Rc.

V 12 V 23 V 13 I en Ra [mA]

I en Rb [mA]

I en Rc [mA]

I

[mA]

Ra Ω Rb Ω RC Ω R 12 Ω R 23 Ω R 13 Ω
