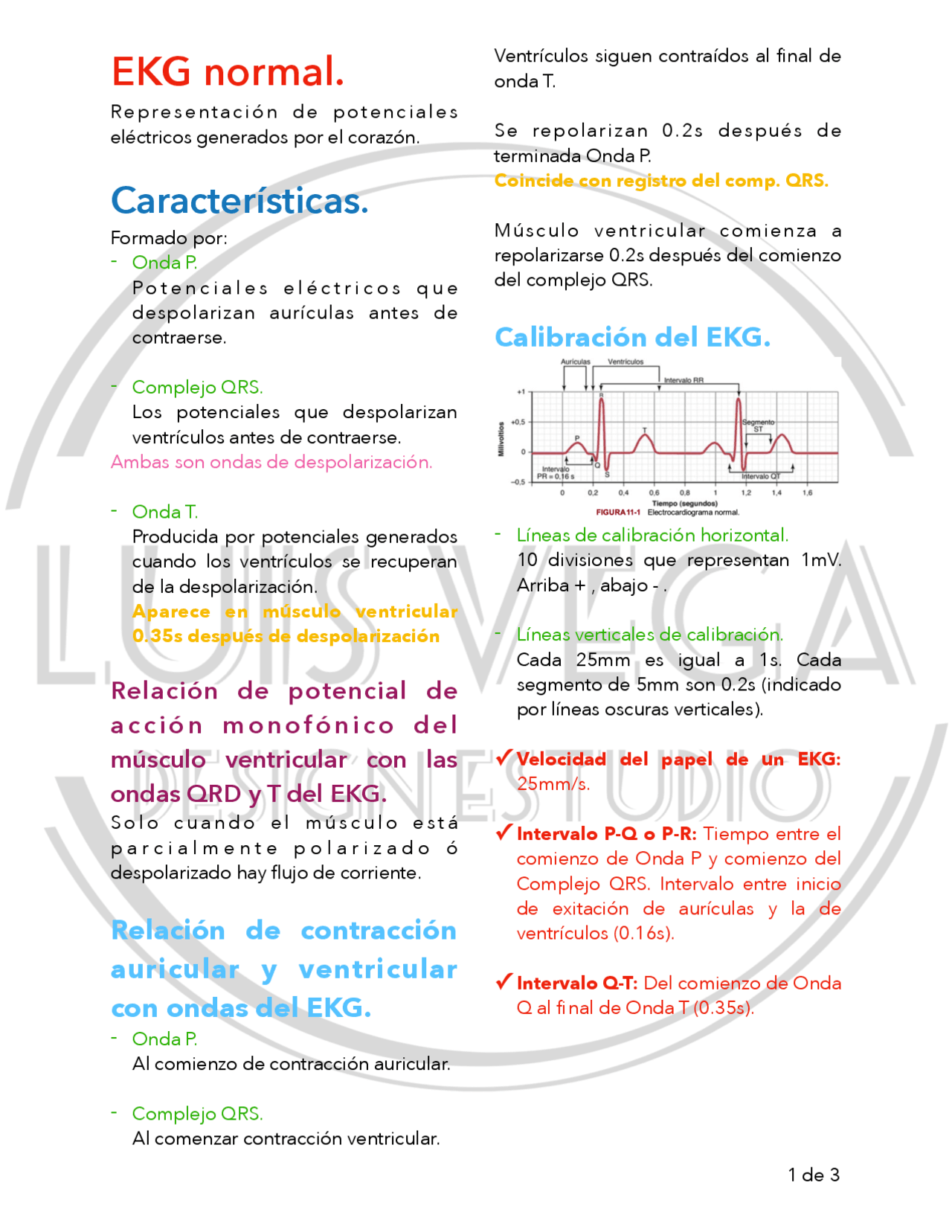

EKG normal.
Representación de potenciales
eléctricos generados por el corazón.
Características.
Formado por:
-Onda P.
Potenciales eléctricos que
despolarizan aurículas antes de
contraerse.
-Complejo QRS.
Los potenciales que despolarizan
ventrículos antes de contraerse.
Ambas son ondas de despolarización.
-Onda T.
Producida por potenciales generados
cuando los ventrículos se recuperan
de la despolarización.
Aparece en músculo ventricular
0.35s después de despolarización
Relación de potencial de
acción monofónico del
músculo ventricular con las
ondas QRD y T del EKG.
Solo cuando el músculo está
parcialmente polarizado ó
despolarizado hay flujo de corriente.
Relación de contracción
auricular y ventricular
con ondas del EKG.
-Onda P.
Al comienzo de contracción auricular.
-Complejo QRS.
Al comenzar contracción ventricular.
Ventrículos siguen contraídos al final de
onda T.
Se repolarizan 0.2s después de
terminada Onda P.
Coincide con registro del comp. QRS.
Músculo ventricular comienza a
repolarizarse 0.2s después del comienzo
del complejo QRS.
Calibración del EKG.
-Líneas de calibración horizontal.
10 divisiones que representan 1mV.
Arriba + , abajo - .
-Líneas verticales de calibración.
Cada 25mm es igual a 1s. Cada
segmento de 5mm son 0.2s (indicado
por líneas oscuras verticales).
✓Velocidad del papel de un EKG:
25mm/s.
✓Intervalo P-Q o P-R: Tiempo entre el
comienzo de Onda P y comienzo del
Complejo QRS. Intervalo entre inicio
de exitación de aurículas y la de
ventrículos (0.16s).
✓Intervalo Q-T: Del comienzo de Onda
Q al final de Onda T (0.35s).
