EEG

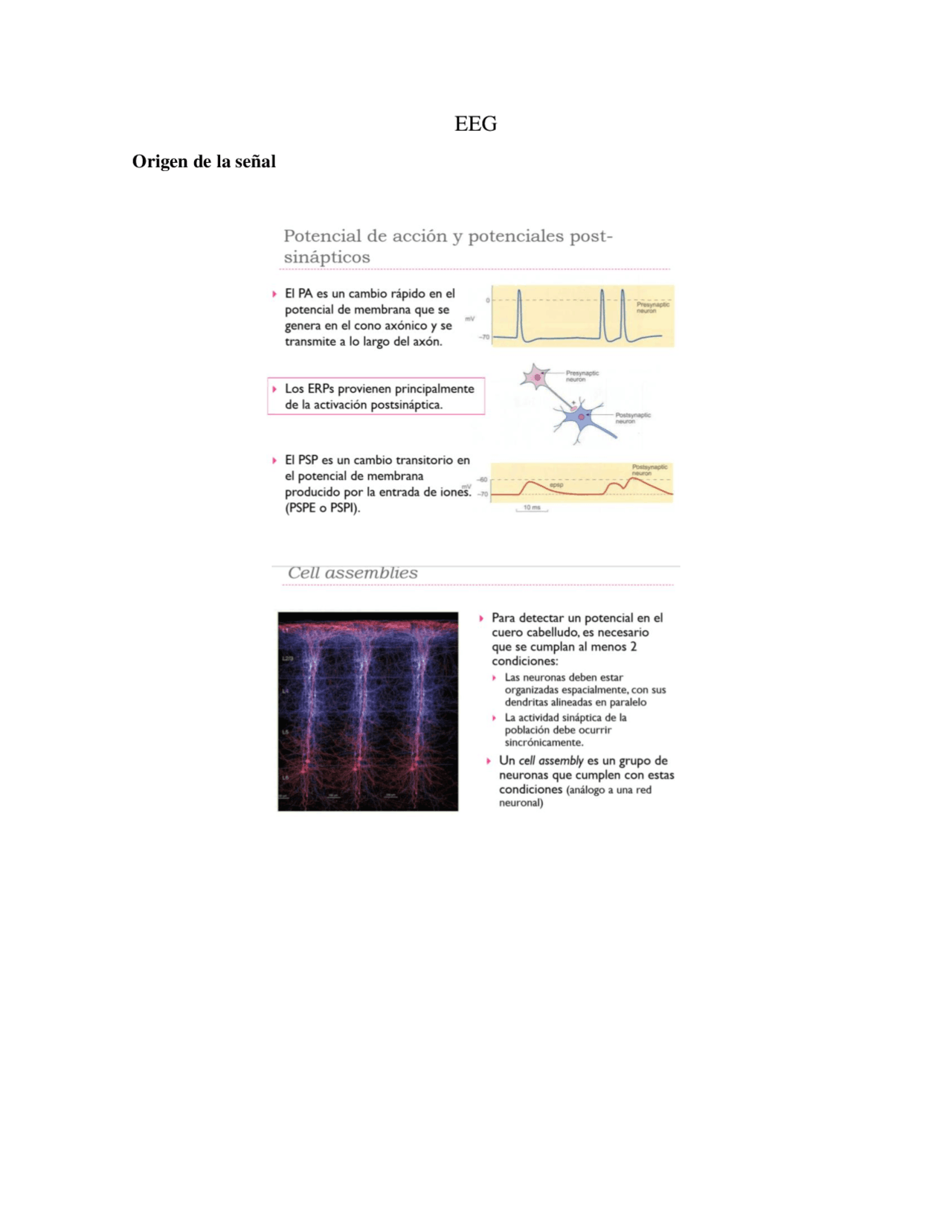

Origen de la señal

• Forma de onda y porqué es así En el ámbito de las aplicaciones clínicas del EEG, a los patrones de señal que se manifiestan ante eventos o comportamientos específicos se denominan ritmos.
• Información que proporciona

• Manera de adquirir la señal

• Características de los componentes del sistema de adquisición-despliegue (componentes comunes a todos los sistemas de potenciales bioeléctricos y componentes exclusivos asociados a la señal de interés)

8. Amplificador. La interferencia de base debida a un acoplamiento capacitivo entre el paciente y fuentes externas es muy común en electroencefalografía, debido a que la amplitud de la señal es sumamente pequeña. El amplificador debe tener al menos una relación de rechazo en modo común de 10000 a 1 (80 dB) para lograr libres de ruido. La mayoría de los equipos cuenta con un control de ganancia general y controles independientes para cada canal, con el fin de igualar la sensibilidad en los canales. También cuentan con un control maestro de filtrado, para actuar en todos los canales o interruptores independientes. Para la mayoría de los propósitos es recomendable trabajar con el mismo ancho de banda en todos los canales (usar control maestro), pero se tiene la opción de seleccionar tres posibles filtros pasa bajas: uno con atenuación de 3 dB entre 70 y 100 Hz, otro en 30 Hz (para disminuir interferencia muscular) y el último en 15 Hz para aislar componentes lentos.

• Técnicas de procesamiento (en su caso)

Registro monopolar con 1 referencia Referencia = promediación

Derivación bipolar: En este tipo de derivación las terminales de cada canal se conectan a un par de electrodos adyacentes, desplegando la diferencia de potencial entre ellos. En la mayoría de los sistemas bipolares se registran cadenas de pares consecutivos de electrodos igualmente espaciados, de tal manera que el electrodo de referencia de un canal se conecta al electrodo activo del siguiente. Con este tipo de arreglo se puede localizar el máximo o el mínimo potencial a lo largo del eje, haciendo uso del fenómeno de “inversión de fase”. Sin embargo, como regla general, la localización del foco (origen de una actividad electroencefalográfica anormal) requiere el registro simultáneo de al menos dos renglones de electrodos de ángulos rectos. Cada canal de un registro electroencefalográfico representa la diferencia de potencial entre dos conductores de entrada.

Bibliografía https://eva.udelar.edu.uy/pluginfile.php/1091173/mod_resource/content/1/Origen%20y% procesamiento%20de%20la%20señal%20EEG.pdf http://oa.upm.es/44379/1/TFM_LEONARDO_JOSE_GOMEZ_FIGUEROA.pdf
