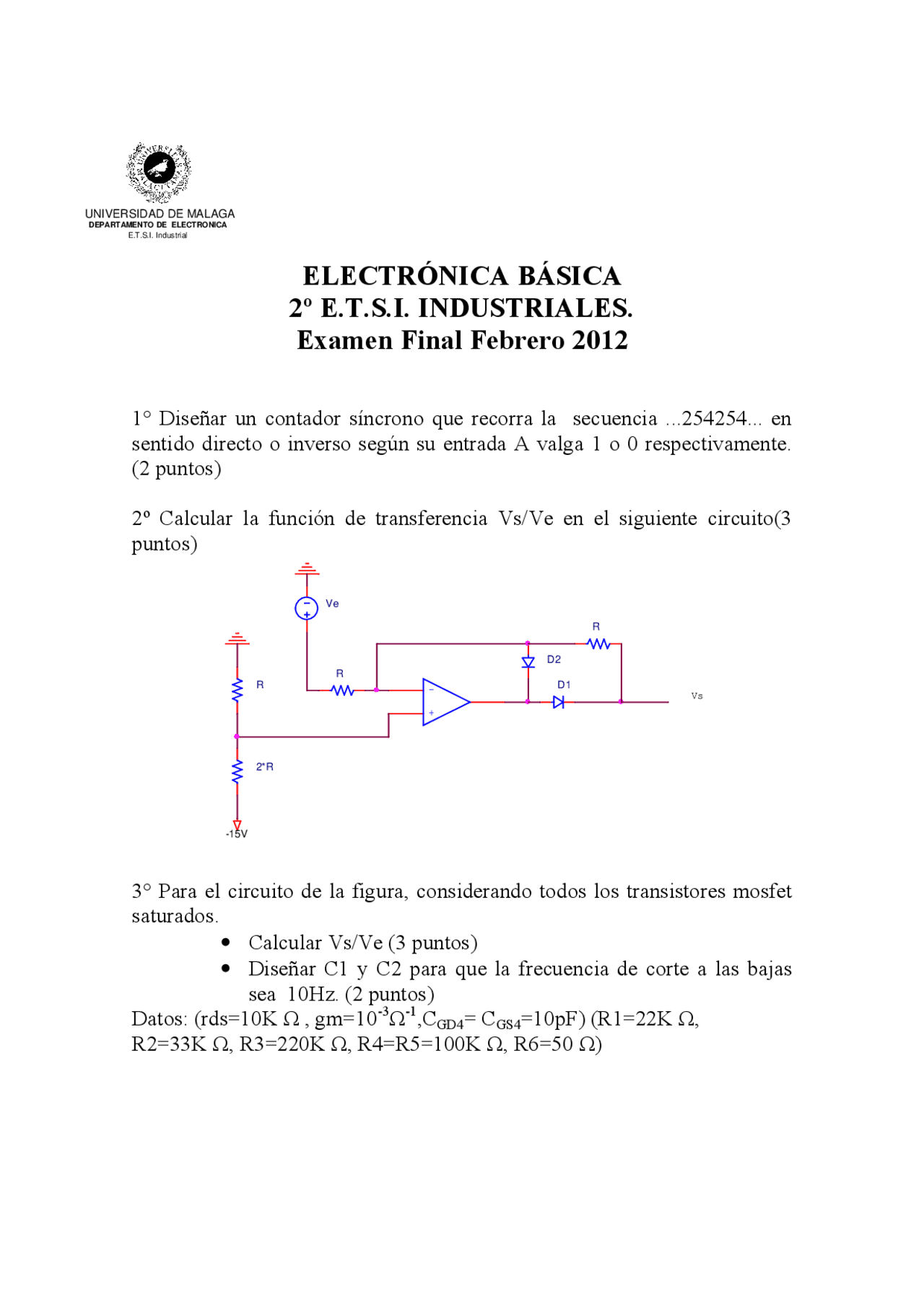

ELECTRÓNICA BÁSICA
2º E.T.S.I. INDUSTRIALES.
Examen Final Febrero 2012
1° Diseñar un contador síncrono que recorra la secuencia ...254254... en
sentido directo o inverso según su entrada A valga 1 o 0 respectivamente.
(2 puntos)
2º Calcular la función de transferencia Vs/Ve en el siguiente circuito(3
puntos)
+
-
R
R
R
2*R
D1
D2
Ve
-15V
Vs
3° Para el circuito de la figura, considerando todos los transistores mosfet
saturados.
• Calcular Vs/Ve (3 puntos)
• Diseñar C1 y C2 para que la frecuencia de corte a las bajas
sea 10Hz. (2 puntos)
Datos: (rds=10K Ω , gm=10
-3
Ω
-1
,C
GD4
= C
GS4
=10pF) (R1=22K Ω,
R2=33K Ω, R3=220K Ω, R4=R5=100K Ω, R6=50 Ω)
UNIVERSIDAD DE MALAGA
DEPARTAMENTO DE ELECTRONICA
E.T.S.I. Industrial
