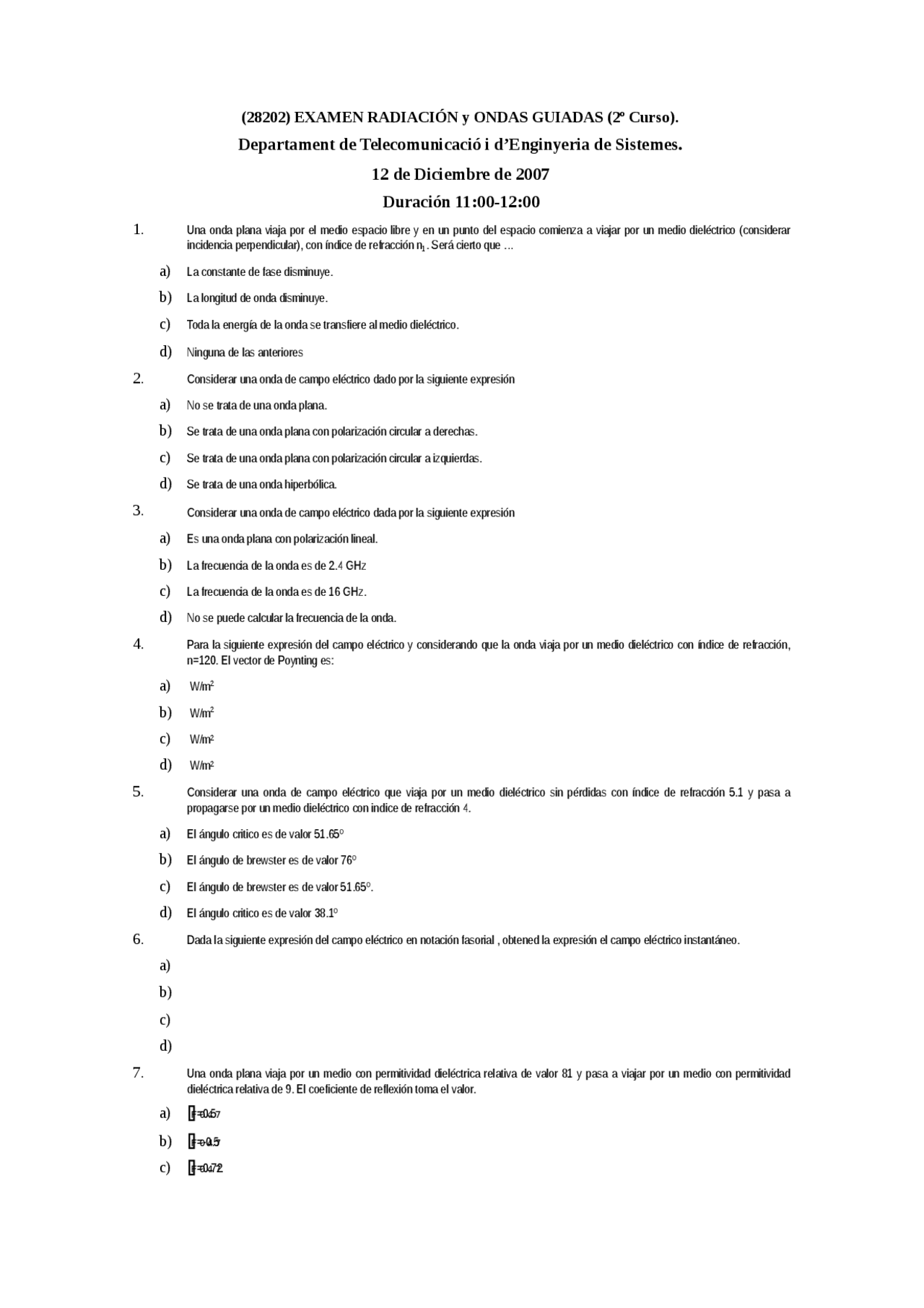

(28202) EXAMEN RADIACIÓN y ONDAS GUIADAS (2º Curso).
Departament de Telecomunicació i d’Enginyeria de Sistemes.
12 de Diciembre de 2007
Duración 11:00-12:00
1. Una onda plana viaja por el medio espacio libre y en un punto del espacio comienza a viajar por un medio dieléctrico (considerar
incidencia perpendicular), con índice de refracción n1. Será cierto que …
a) La constante de fase disminuye.
b) La longitud de onda disminuye.
c) Toda la energía de la onda se transfiere al medio dieléctrico.
d) Ninguna de las anteriores
2. Considerar una onda de campo eléctrico dado por la siguiente expresión
a) No se trata de una onda plana.
b) Se trata de una onda plana con polarización circular a derechas.
c) Se trata de una onda plana con polarización circular a izquierdas.
d) Se trata de una onda hiperbólica.
3. Considerar una onda de campo eléctrico dada por la siguiente expresión
a) Es una onda plana con polarización lineal.
b) La frecuencia de la onda es de 2.4 GHz
c) La frecuencia de la onda es de 16 GHz.
d) No se puede calcular la frecuencia de la onda.
4. Para la siguiente expresión del campo eléctrico y considerando que la onda viaja por un medio dieléctrico con índice de refracción,
n=120. El vector de Poynting es:
a) W/m2
b) W/m2
c) W/m2
d) W/m2
5. Considerar una onda de campo eléctrico que viaja por un medio dieléctrico sin pérdidas con índice de refracción 5.1 y pasa a
propagarse por un medio dieléctrico con indice de refracción 4.
a) El ángulo critico es de valor 51.65º
b) El ángulo de brewster es de valor 76º
c) El ángulo de brewster es de valor 51.65º.
d) El ángulo critico es de valor 38.1º
6. Dada la siguiente expresión del campo eléctrico en notación fasorial , obtened la expresión el campo eléctrico instantáneo.
a)
b)
c)
d)
7. Una onda plana viaja por un medio con permitividad dieléctrica relativa de valor 81 y pasa a viajar por un medio con permitividad
dieléctrica relativa de 9. El coeficiente de reflexión toma el valor.
a) F0 4 7=0.5
b) F 0 4 7=-0.5
c) F0 4 7=0.72
