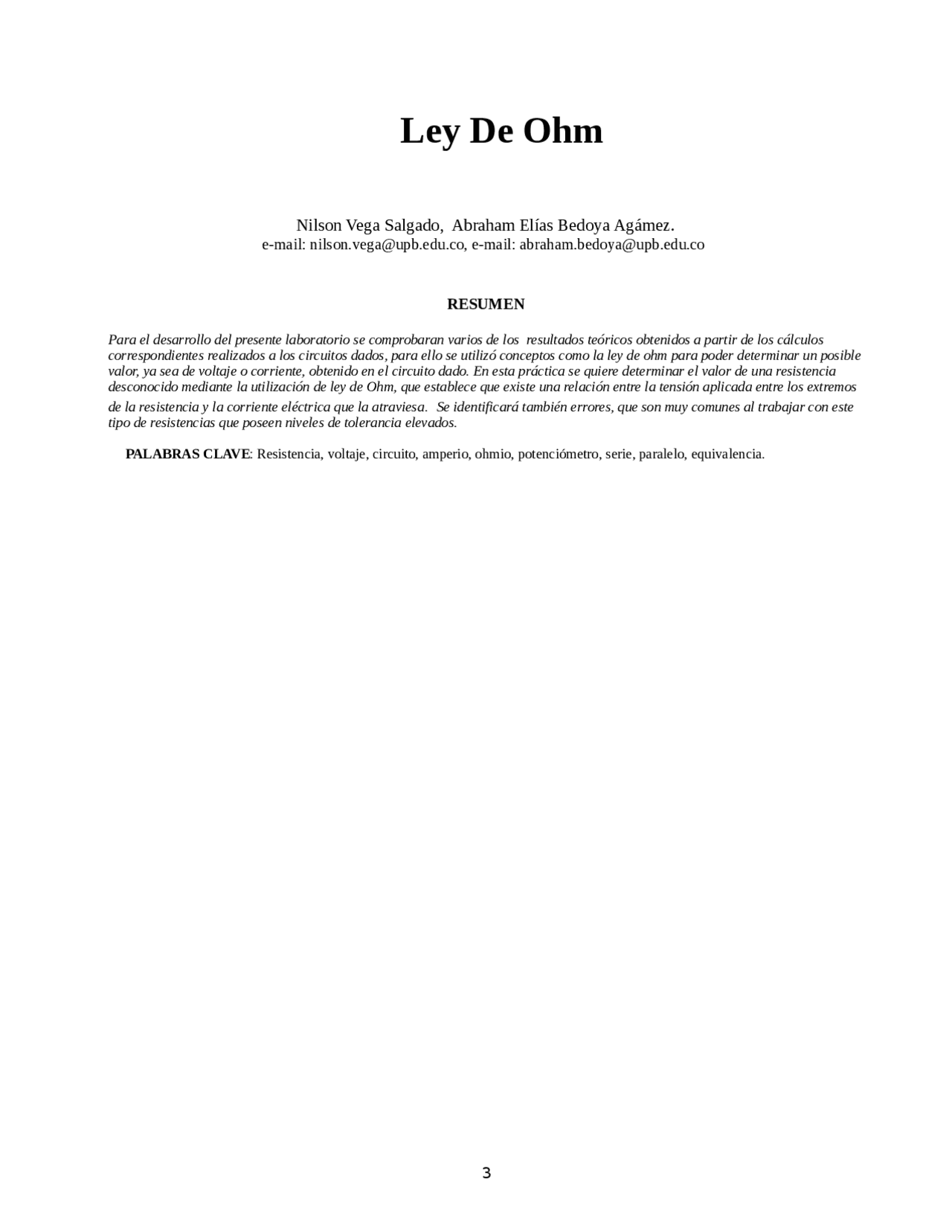

Ley De Ohm
Nilson Vega Salgado, Abraham Elías Bedoya Agámez.
e-mail: [email protected], e-mail: [email protected]
RESUMEN
Para el desarrollo del presente laboratorio se comprobaran varios de los resultados teóricos obtenidos a partir de los cálculos correspondientes realizados a los circuitos dados, para ello se utilizó conceptos como la ley de ohm para poder determinar un posible valor, ya sea de voltaje o corriente, obtenido en el circuito dado. En esta práctica se quiere determinar el valor de una resistencia desconocido mediante la utilización de ley de Ohm, que establece que existe una relación entre la tensión aplicada entre los extremos
de la resistencia y la corriente eléctrica que la atraviesa. Se identificará también errores, que son muy comunes al trabajar con este tipo de resistencias que poseen niveles de tolerancia elevados.
PALABRAS CLAVE : Resistencia, voltaje, circuito, amperio, ohmio, potenciómetro, serie, paralelo, equivalencia.
Abstrac- For the development of the present laboratory, several of the results are verified. obtained in the given circuit. In this practice, we want to determine the value of an unknown resistance by using the Ohm's law, the expression of a relationship between the voltage applied between the ends of the resistor and the electric current it traverses. It will also identify errors, which are very common when working with this type of resistance that high tolerance levels.
INTRODUCCIÓN
Para este laboratorio se quiere hallar el valor de una resistencia, mediante la utilización de ley de Ohm, y a la vez este ser comparado con el dato que realmente este tendría al ser evaluada con un multímetro y también para medir el voltaje que atraviesa por las resistencias al momento de aplicarse cierto voltaje en la fuente de alimentación.
MARCO TEÓRICO
Ley de ohm. Esta ley establece: V= I x R Voltaje = Corriente multiplicada por la resistencia. También se puede representar alternativamente como:
E= I x R Fuerza Electromotriz = Corriente multiplicada por la resistencia aunque los significados son los mismos, la diferencia de nomenclatura existe. Basada en el trabajo de (Georg Simon Ohm), la Ley de Ohm es una de las tres leyes fundamentales del estudio de la electricidad, en compañía de las leyes de Kirchhoff del voltaje y de la corriente. [1]. (Ver Referencias).
Las magnitudes fundamentales que nos encontramos en un circuito eléctrico son la intensidad, el voltaje y la resistencia. Calsina Fleta (2008)
- INTENSIDAD (I) La intensidad es la velocidad a la que se desplazan los electrones a través del hilo conductor. Se representa por una flecha paralela al hilo conductor y sobre ella la letra I. Su unidad es el amperio (A).
- VOLTAJE (V) El voltaje es la magnitud que se encarga de mantener la diferencia de cargas positivas y negativas entre dos puntos de un circuito.
- RESISTENCIA ELÉCTRICA (R) La resistencia eléctrica es la magnitud que mide la dificultad que opone un material a ser atravesado por una corriente eléctrica.
[2]. (Ver Referencias).
RESISTENCIAS EQUIVALENTES:
Cuando en un circuito hay varias resistencias conectadas, resulta útil para calcular las corrientes que pasan por el circuito y las caídas de tensión que se producen, encontrar una resistencia que pueda sustituir a otras, de forma que el comportamiento del resto del circuito sea el mismo; o sea, debemos encontrar o calcular la Resistencia equivalente.
Resistencias en serie: Las resistencias en serie son aquellas que están conectadas una después de la otra como se muestra en la ( Figura 1.)
Figura 1. Resistencias en serie.
Resistencias en paralelo: Veíamos que en el circuito de resistencias en serie la corriente (Intensidad, en Amperios) circula sólo por un camino.
En el circuito de resistencias en paralelo la corriente (Intensidad, en Amperios) se divide y circula por varios caminos.
La resistencia total equivalente de un circuito de resistencias en paralelo (Rtp) es igual al recíproco de la suma de los inversos de las resistencias individuales, la resistencia en paralelo son como se muestran en la ( Figura 2.)
Figura 2. Resistencias en paralelo.
MONTAJE EXPERIMENTAL
En esta práctica de laboratorio se llevaron a cabo 5 diseños de circuitos los cuales cada uno tenía un procedimiento distinto:
R3 V-A-C-D 560 Ω 557 Ω 0.53%
R4 C-R-R-D 1.2kΩ 1.179Ω 1.75% R5 C-G-D-D 1.8kΩ 1.747Ω 2.94% R6 A-G-C-D 680 Ω 662 Ω 2.64% R7 R-N-R-D 2kΩ 1.965Ω 1.75% R8 V-C-C-D 510 Ω 502 Ω 1.56% R9 C-V-R-D 1.5kΩ 1.454Ω 3.06% R10 R-R-R-D 2.2kΩ 2.140Ω 2.72% P1 none 5kΩ 5.130Ω 2.6% P2 none 20kΩ 18.170Ω 9.15% RA V-A-A-D 560kΩ 560kΩ 0%
Tabla 1. Datos de las resistencias utilizadas en el diseño nº1,nº2,nº3 de Eqb.
Resistencias y potenciómetros
Dato teórico
Dato practico
Error
R6+R7 2.680Ω 2.650Ω
R4//R8 357,89Ω 355 Ω
(R1+R2)//(R3+R4) 894,74Ω 886 Ω
(R5+R6)//R9//R10 655,97Ω 639 Ω
R1+R2+R3+R4 3.580Ω 3.540Ω
R3//R6//R9 259,90Ω 251 Ω
Tabla 2. Datos de diseños de equivalencia.
Diseño 2 Resistencias y potenciómetros
Nivel de dato
Dato teórico
Dato práctico
Error
P1||R3 Dato Max
503,59Ω 513 Ω
Dato Min
0 0
P2+R6 Dato Max
20.680Ω 19.320Ω
Dato Min
680 Ω 673
Tabla 3. Datos del diseño nº2 de Eqb
Diseño 3 Resistencias y potenciómetros
Dato teórico
Dato práctico
Error
560kΩ//Rx 15.909Ω 14.909Ω
Tabla 4. Datos del diseño nº3 de Eqb
Cuestionario :
- Defina el concepto de tolerancia de un elemento resistivo de un ejemplo:
La tolerancia de una resistencia eléctrica/ resistor es el valor ohmico que nos dice que tanto (en porcentaje) puede variar el valor de la resistencia, osea, esta se define como el campo comprendido entre el valor máximo y el mínimo de su valor indicado por el fabricante, para este caso podemos obtener el siguiente ejemplo:
-Un resistor de 1000 ohmios con una tolerancia del 10% puede tener un valor entre 900 y 1100 ohmios.
- A qué se debe la resistencia mínima de un potenciómetro no sea cero ohmios:
Entre los pines 1 y 3 del potenciómetro siempre hay una resistencia fija, es la resistencia entre 1,2 y 2,3 la que varía, entonces cuando se pone en mínimo simplemente se produce un corto que hace que esta sea un puente de energía.
CONCLUSIONES
En primer lugar del anterior laboratorio realizado es posible concluir que las resistencias obtienen un valor teórico muy cercano a su valor real, pero que se diferencia por pequeñas décimas debido al porcentaje de tolerancia que estas posean. Esta cifra que sobra o que falta, generalmente falta, es de gran importancia, debido que, gracias a esto el valor final también varía en el circuito en el que se está trabajando, también tener en cuenta los datos del voltaje y corriente, en esta práctica también se enfatizó mucho en la ley de Ohm y como obtener la Epb de resistencia.
REFERENCIAS [1]https://repositorio.sena.edu.co/bitstream/ 11404/1846/1/unidad_19_la_ley_de_ohm.pdf [2] https://es.wikiversity.org/wiki/Ley_de_Ohm
