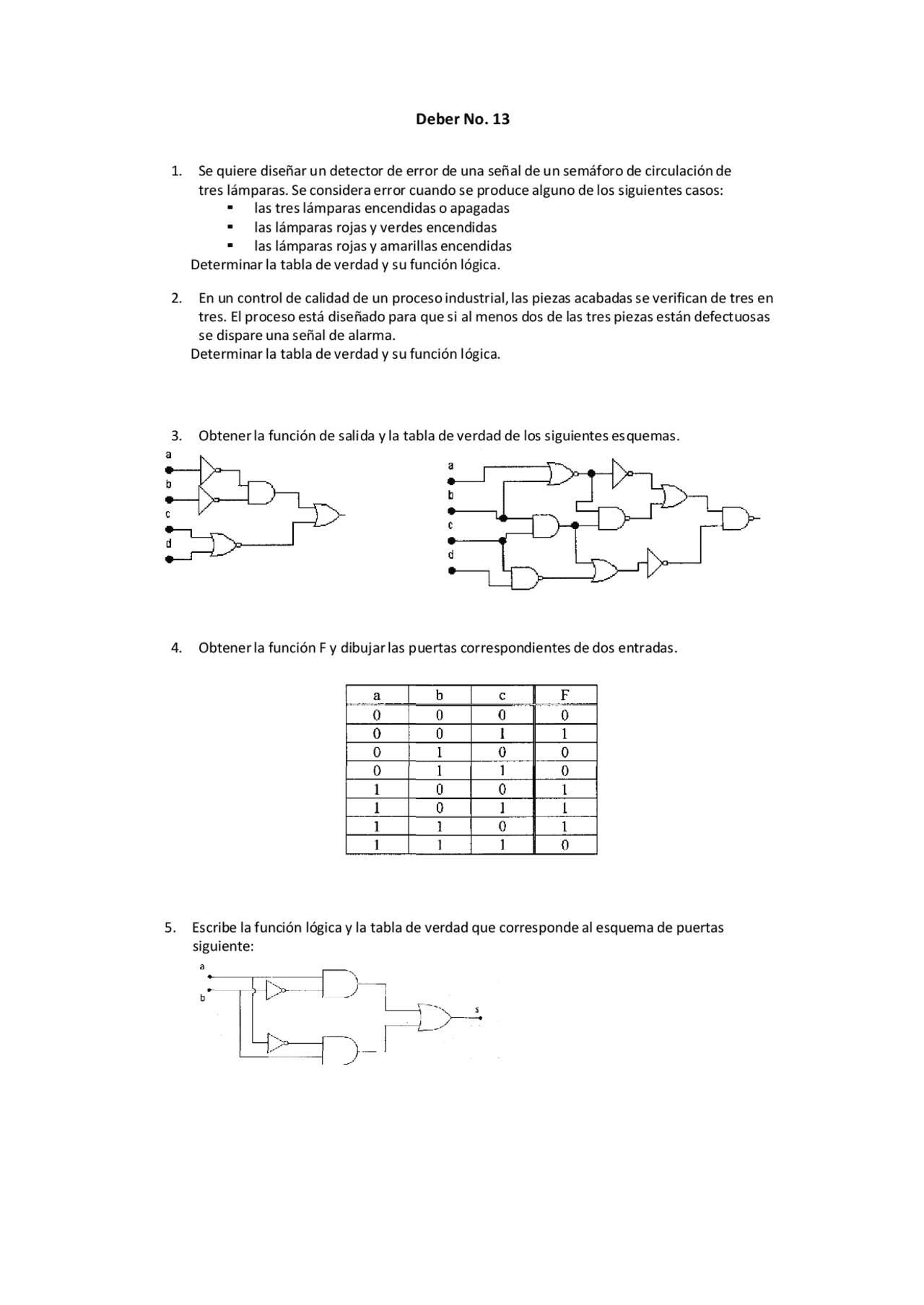

Deber No. 13
1. Se quiere diseñar un detector de error de una señal de un semáforo de circulación de
tres lámparas. Se considera error cuando se produce alguno de los siguientes casos:
▪
las tres lámparas encendidas o apagadas
▪
las lámparas rojas y verdes encendidas
▪
las lámparas rojas y amarillas encendidas
Determinar la tabla de verdad y su función
lógica.
2. En un control de calidad de un proceso industrial, las piezas acabadas se verifican de tres en
tres. El proceso está diseñado para que si al menos dos de las tres piezas están defectuosas
se dispare una señal de alarma.
Determinar la tabla de verdad y su función
lógica.
3. Obtener la función de salida y la tabla de verdad de los siguientes esquemas.
4. Obtener la función F y dibujar las puertas correspondientes de dos entradas.
5. Escribe la función lógica y la tabla de verdad que corresponde al esquema de puertas
siguiente:
