CONTROL DE ANGULO DE DISPARO EN DC A TRIAC, DIMMER Y
MOC
Informe de Laboratorio #3 practica
1 Electrónica de potencia
Daniel Stiven Baquero Téllez y Harold David Portilla Romero.
Resumen
1. Este informe se hizo con el fin de saber el
comportamiento de Angulo de disparo de la
carga en un TRIAC y como este sin importar
si es ac o DC con la suficiente corriente de
disparo es capaz de trabajar y permitir el
funcionamiento de la Corriente Alterna ya que
el TRIAC es un dispositivo bidireccional por
lo cual a diferencia d ellos tiristores nos
permite trabajar a onda completa. Otro
componente vital es el MOC dispositivo de
control de 6 terminales donde trabajo a disparo
de 5 vdc
PALABRAS CLAVE: Angulo de disparo, carga,
bidireccional, onda.
Abstract
2. This report was written to understand the
firing angle behavior of a TRIAC load and
how, regardless of whether it is AC or DC, it
can operate with sufficient firing current and
allow AC operation. TRIACs are
bidirectional devices, which allows us to
operate at full wave speeds, unlike thyristors.
Another vital component is the MOC 6-
terminal control device where I work at 5
VDC triggering
KEY WORDS: Firing angle, load, bidirectional,
wave.
II.
MARCO TEÓRICO
Un TRIAC, cuyo nombre técnico es Triodo para
Corriente Alterna, es un tipo de interruptor
electrónico que tiene una característica muy
especial: puede encenderse y apagarse con una
pequeña señal de control, pero solo cuando la
corriente alterna pasa sobre cero. Esto lo hace
perfecto para circuitos que manejan corriente
alterna (AC). O circuito bidireccional ya que
internamente trabajan con dos diodos.
¿Para q se usan los TRIACS?
Debido a su capacidad de actuar como un
interruptor sin partes mecánicas, los TRIACs son
una alternativa moderna y eficiente a los relés. Sus
usoss comunes son:
Interruptores estáticos: Acan como un
interruptor de encendido y apagado en
electrodomésticos y dispositivos.
Atenuadores de luz (dimmers): Permiten
controlar la intensidad de la luz en focos
e iluminacn.
Control de velocidad: Se utilizan para
regular la velocidad de pequeños motores
en ventiladores, taladros y otros
aparatos.
A menudo, los TRIACs trabajan en conjunto con
un DIAC (Diodo para Corriente Alterna) y otros
componentes de filtro para garantizar un
funcionamiento más estable y proteger el circuito
de picos de voltaje.
Los terminales de un TRIAC
A diferencia de otros componentes, un TRIAC tiene
tres terminales:
MT1 y MT2: Son los terminales
principales por donde fluye la corriente
que se quiere controlar. A veces se les
llama T1 y T2.
Puerta (G): Este es el terminal de control.
Con una pequa corriente en la puerta,
el TRIAC se «dispara» y permite que la
corriente fluya entre MT1 y MT2.
El TRIAC se mantiene encendido hasta que el
voltaje en los terminales principales llega a cero. Es
por esto que es ideal para aplicaciones de corriente
alterna, ya que esta naturalmente pasa por cero en
cada ciclo.

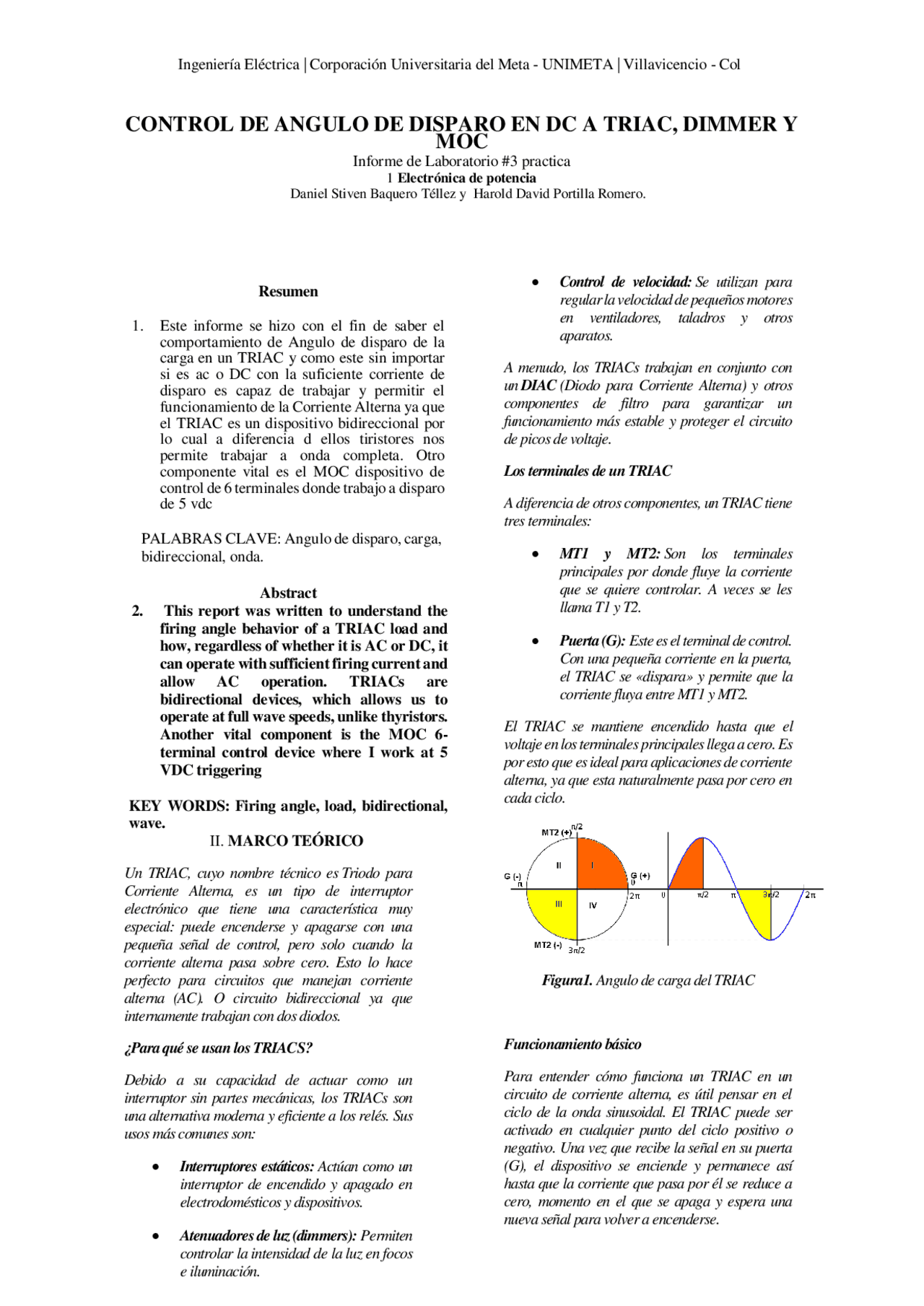

Figura1. Angulo de carga del TRIAC
Funcionamientosico
Para entender cómo funciona un TRIAC en un
circuito de corriente alterna, es útil pensar en el
ciclo de la onda sinusoidal. El TRIAC puede ser
activado en cualquier punto del ciclo positivo o
negativo. Una vez que recibe la sal en su puerta
(G), el dispositivo se enciende y permanece así
hasta que la corriente que pasa por él se reduce a
cero, momento en el que se apaga y espera una
nueva señal para volver a encenderse.
pf3
pf4

Vista previa parcial del texto

¡Descarga electronica de potencia y más Apuntes en PDF de Electrónica solo en Docsity!

CONTROL DE ANGULO DE DISPARO EN DC A TRIAC, DIMMER Y

MOC

Informe de Laboratorio # 3 practica 1 Electrónica de potencia Daniel Stiven Baquero Téllez y Harold David Portilla Romero. Resumen

  1. Este informe se hizo con el fin de saber el comportamiento de Angulo de disparo de la carga en un TRIAC y como este sin importar si es ac o DC con la suficiente corriente de disparo es capaz de trabajar y permitir el funcionamiento de la Corriente Alterna ya que el TRIAC es un dispositivo bidireccional por lo cual a diferencia d ellos tiristores nos permite trabajar a onda completa. Otro componente vital es el MOC dispositivo de control de 6 terminales donde trabajo a disparo de 5 vdc PALABRAS CLAVE: Angulo de disparo, carga, bidireccional, onda. **Abstract
  2. This report was written to understand the** firing angle behavior of a TRIAC load and how, regardless of whether it is AC or DC, it can operate with sufficient firing current and allow AC operation. TRIACs are bidirectional devices, which allows us to operate at full wave speeds, unlike thyristors. Another vital component is the MOC 6- terminal control device where I work at 5 VDC triggering KEY WORDS: Firing angle, load, bidirectional, wave. II. MARCO TEÓRICO Un TRIAC, cuyo nombre técnico es Triodo para Corriente Alterna, es un tipo de interruptor electrónico que tiene una característica muy especial: puede encenderse y apagarse con una pequeña señal de control, pero solo cuando la corriente alterna pasa sobre cero. Esto lo hace perfecto para circuitos que manejan corriente alterna (AC). O circuito bidireccional ya que internamente trabajan con dos diodos. ¿Para qué se usan los TRIACS? Debido a su capacidad de actuar como un interruptor sin partes mecánicas, los TRIACs son una alternativa moderna y eficiente a los relés. Sus usos más comunes son:  Interruptores estáticos: Actúan como un interruptor de encendido y apagado en electrodomésticos y dispositivos.  Atenuadores de luz (dimmers): Permiten controlar la intensidad de la luz en focos e iluminación.  Control de velocidad: Se utilizan para regular la velocidad de pequeños motores en ventiladores, taladros y otros aparatos. A menudo, los TRIACs trabajan en conjunto con un DIAC (Diodo para Corriente Alterna) y otros componentes de filtro para garantizar un funcionamiento más estable y proteger el circuito de picos de voltaje. Los terminales de un TRIAC A diferencia de otros componentes, un TRIAC tiene tres terminales:  MT1 y MT2: Son los terminales principales por donde fluye la corriente que se quiere controlar. A veces se les llama T1 y T2.  Puerta (G): Este es el terminal de control. Con una pequeña corriente en la puerta, el TRIAC se «dispara» y permite que la corriente fluya entre MT1 y MT2. El TRIAC se mantiene encendido hasta que el voltaje en los terminales principales llega a cero. Es por esto que es ideal para aplicaciones de corriente alterna, ya que esta naturalmente pasa por cero en cada ciclo. Figura1. Angulo de carga del TRIAC Funcionamiento básico Para entender cómo funciona un TRIAC en un circuito de corriente alterna, es útil pensar en el ciclo de la onda sinusoidal. El TRIAC puede ser activado en cualquier punto del ciclo positivo o negativo. Una vez que recibe la señal en su puerta (G), el dispositivo se enciende y permanece así hasta que la corriente que pasa por él se reduce a cero, momento en el que se apaga y espera una nueva señal para volver a encenderse.

Figura2. Circuito interno del TRIAC. VENTAJAS DE USAR UN TRIAC.  Puede conducir 360º completos por ciclo, es decir es bidireccional.  A diferencia de los relés y dispositivos mecánicos no se forman arcos eléctricos si los contactos quedan parcialmente abiertos.  No tienen rebote de contacto.  Son más rápidos que los conmutadores mecánicos.  El control de corriente en los triacs es más preciso. CONTROL DE ANGULO DE DISPARO O CONTROL DE DISPARO DE FASE. El control de disparo por fase (PFC), también llamado corte de fase o control de ángulo de fase, es un método para limitar la potencia, aplicado a voltajes de CA. Funciona modulando un tiristor, SCR, TRIAC., tiratrón u otros dispositivos similares a diodos con compuerta dentro y fuera de la conducción en un ángulo de fase predeterminado de la forma de onda aplicada. Los controladores de disparo por fase se denominan así porque activan un pulso de salida en una fase determinada del ciclo de modulación de la entrada. En esencia, un PFC es un controlador que puede sincronizarse con la modulación presente en la entrada. Figura3. Grafica de onda de disparo de un sistema PWM El optoaislador MOC3011 consta de un diodo emisor de infrarrojos de arseniuro de galio, acoplado ópticamente a un interruptor bilateral de silicio y está diseñado para aplicaciones que requieren disparo aislado de TRIAC, bajo corriente de conmutación aislado de CA, un alto aislamiento eléctrico (a 7500V pico), de alto voltaje detector de punto muerto, pequeño tamaño, y de bajo costo. Un opto acoplador, también llamado optoaislador o aislador acoplado ópticamente, es un dispositivo de emisión y recepción que funciona como un interruptor activado mediante la luz emitida por un diodo LED que satura un componente opto electrónico, normalmente en forma de fototransistor o fototriac. De este modo se combinan en un solo dispositivo semiconductor, una foto emisor y una foto receptora cuya conexión entre ambos es óptica. Estos elementos se encuentran dentro de un encapsulado que por lo general es del tipo DIP. Se suelen utilizar para aislar eléctricamente a dispositivos muy sensibles. Circuito configuración optoacoplador. Figura 4. optoacoplador

CIRCUITO 3.

Figura 9. MOC circuito de control DC por optoacoplador. Paso a paso. Lo primero que se realizo fue reconocer la configuración del sistema optoacoplador para poder saber donde conectar cada cosa en su respectivo lugar, conectando primero el 4 a la resistencia y de la resistencia a un nodo que iba hacia el T2 y la bombilla, el 6 directamente a la compuerta del TRIAC para que cuando el MOC 3011 estuviera activo permitiera el paso de la corriente atreves de las líneas 4 y 6, el 1 va conectado al punto de alimentación de voltaje del MOC donde este para funcionar como compuerta tendría que tener una fuente de 5 V en el punto 1, y el 2 directo a resistencia y negativo de la fuente para poder controlar la tensión correctamente. Figura 10. Circuito realizado en práctica de laboratorio. Observaciones. Lo primordial fue notar que, mediante un generador, podíamos ver el trabajo del MOC permitiendo ver qué a medida que se modifica la frecuencia modificaba también como una especie de pulsador ON-OFF el trabajo a través del MOC para cerrar o abrir el circuito. Trabajando de 1 Hz hasta 60 Hz que es la frecuencia del trabajo de la bombilla para tener un alumbrado regular. Figura 11. Generador a frecuencia de 60 Hz

IV. CONCLUSIONES

Atreves del trabajo de laboratorio pudimos analizar, practicar y comprender que los fundamentos teóricos del TRIAC y los prácticos son totalmente funcionales para distintos tipos de sistemas de control de alta potencia, como motores, bombillas, etc. En el caso del dimmer que controlaba la potencia por desfase de Angulo de descarga permitiendo que el trabajo en los sistemas en AC sea mucho mas eficientes o controlables bajo regulación manual, en el caso del control DC para poder ver que incluso con corrientes de DC podemos realizar un sistema de circuitos de diodos bipolares entremezclados con control de la corriente continua, o incluso sistemas ON-OFF con el sistema de optoacopladores. V. REFERENCIAS

  • https://www.vicartechz.com/2025/08/12/que - es-un-triac-y-para-que-sirve/?add-to- cart=10079&srsltid=AfmBOori1HHHxK6b pIIGeRPhtCb2PkQjR0AoDrZ3KGOiUx- G-N09fi_w
  • https://www.carrod.mx/products/optoacopl ador-moc3011-salida-triac
  • https://en.wikipedia.org/wiki/Phase- fired_controller
