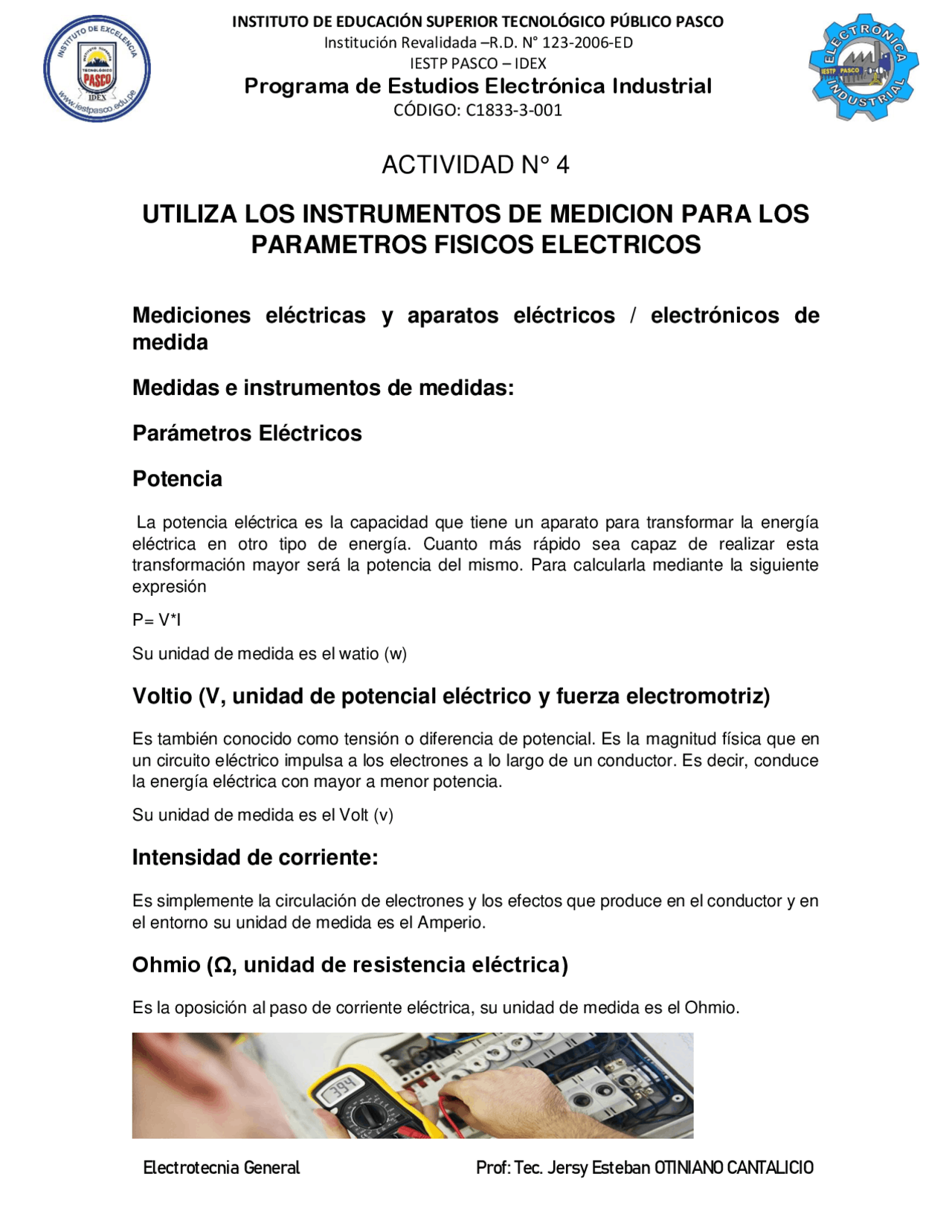

ACTIVIDAD N° 4
UTILIZA LOS INSTRUMENTOS DE MEDICION PARA LOS
PARAMETROS FISICOS ELECTRICOS
Mediciones eléctricas y aparatos eléctricos / electrónicos de
medida
Medidas e instrumentos de medidas:
Parámetros Eléctricos
Potencia
La potencia eléctrica es la capacidad que tiene un aparato para transformar la energía eléctrica en otro tipo de energía. Cuanto más rápido sea capaz de realizar esta transformación mayor será la potencia del mismo. Para calcularla mediante la siguiente expresión P= V*I Su unidad de medida es el watio (w)
Voltio (V, unidad de potencial eléctrico y fuerza electromotriz)
Es también conocido como tensión o diferencia de potencial. Es la magnitud física que en un circuito eléctrico impulsa a los electrones a lo largo de un conductor. Es decir, conduce la energía eléctrica con mayor a menor potencia. Su unidad de medida es el Volt (v)
Intensidad de corriente:
Es simplemente la circulación de electrones y los efectos que produce en el conductor y en el entorno su unidad de medida es el Amperio.
Ohmio (Ω, unidad de resistencia eléctrica)
Es la oposición al paso de corriente eléctrica, su unidad de medida es el Ohmio.
Institución Revalidada – R.D. N° 123- 2006 - ED IESTP PASCO – IDEX
Programa de Estudios Electrónica Industrial
CÓDIGO: C1833- 3 - 001
Instrumentos de medida
Se denominan instrumentos de mediciones eléctricas a todos los dispositivos que se utilizan para medir las magnitudes eléctricas y asegurar así el buen funcionamiento de las instalaciones y máquinas eléctricas. La mayoría son aparatos portátiles de mano y se utilizan para el montaje; hay otros instrumentos que son conversores de medida y otros métodos de ayuda a la medición, el análisis y la revisión. La obtención de datos cobra cada vez más importancia en el ámbito industrial, profesional y privado. Se demandan, sobre todo, instrumentos de medida prácticos, que operen de un modo rápido y preciso y que ofrezcan resultados durante la medición
Voltímetros
Un voltímetro es un instrumento que sirve para medir la diferencia de potencial o voltaje entre dos puntos de un circuito eléctrico cerrado pero a la vez abierto en los polos. Los voltímetros se clasifican por su funcionamiento mecánico, siendo en todos los casos el mismo instrumento: Voltímetros electromecánicos: en esencia, están constituidos por un galvanómetro cuya escala ha sido graduada en voltios. Existen modelos que separan las corrientes continua y alterna de la señal, pudiendo medirlas independientemente. Voltímetros electrónicos: añaden un amplificador para proporcionar mayor impedancia de entrada y mayor sensibilidad. Voltímetros vectoriales: se utilizan con señales de microondas. Además del módulo de la tensión dan una indicación de su fase. Voltímetros digitales: dan una indicación numérica de la tensión, normalmente en una pantalla tipo LCD. Suelen tener prestaciones adicionales como memoria, detección de valor de pico, verdadero valor eficaz (RMS), selección automática de rango y otras funcionalidades. Para efectuar la medida de la diferencia de potencial el voltímetro ha de colocarse en paralelo, esto es, en derivación sobre los puntos entre los que se trata de efectuar la medida. Para ello, en el caso de instrumentos basados en los efectos electromagnéticos de la corriente eléctrica, están dotados de bobinas de hilo muy fino y con muchas espiras, con lo que con poca intensidad de corriente a través del aparato se consigue la fuerza necesaria para el desplazamiento de la aguja indicadora.
Institución Revalidada – R.D. N° 123- 2006 - ED IESTP PASCO – IDEX Programa de Estudios Electrónica Industrial
CÓDIGO: C1833- 3 - 001
Óhmetro Un óhmetro u ohmímetro es un instrumento para medir la resistencia eléctrica. El diseño de un óhmetro se compone de una pequeña batería para aplicar un voltaje a la resistencia bajo medida, para luego mediante un galvanómetro medir la corriente que circula a través de la resistencia. La escala del galvanómetro está calibrada directamente en ohmios, ya que en aplicación de la ley de Ohm, al ser el voltaje de la batería fija, la intensidad circulante a través del galvanómetro sólo va a depender del valor de la resistencia bajo medida, esto es, a menor resistencia mayor intensidad de corriente y viceversa. Existen también otros tipos de óhmetros más exactos y sofisticados, en los que la batería ha sido sustituida por un circuito que genera una corriente de intensidad constante I, la cual se hace circular a través de la resistencia R bajo prueba. Un óhmetro de precisión tiene cuatro terminales, denominados contactos Kelvin. Dos terminales llevan la corriente constante desde el medidor a la resistencia, mientras que los otros dos permiten la medida del voltaje directamente entre terminales de la misma, con lo que la caída de tensión en los conductores que aplican dicha corriente constante a la resistencia bajo prueba no afecta a la exactitud de la medida Polímetro o Multímetro Un multímetro, llamado también polímetro o tester, es un instrumento que ofrece la posibilidad de medir distintas magnitudes en el mismo aparato. Las más comunes son las de voltímetro, amperímetro y óhmetro. Es utilizado frecuentemente por el personal técnico en toda la gama de electrónica y electricidad. Existen distintos modelos que incorporan además de las tres funciones básicas antes citadas otras mediciones importantes, tales como medida de inductancias y capacitancias; comprobador de diodos y transistores; o escalas y zócalos para la medida de temperatura mediante termopares normalizados. También hay multímetros con funciones avanzadas y mide corriente que permiten: generar y detectar la frecuencia intermedia de un aparato, así como un circuito amplificador con altavoz para ayudar en la sintonía de circuitos de estos aparatos; el seguimiento de la señal a través de todas las etapas del receptor bajo prueba; realizar la función de osciloscopio por encima del millón de muestras por segundo en velocidad de barrido, y muy alta resolución; sincronizarse con otros instrumentos de medida, incluso con otros multímetros, para hacer medidas de
Institución Revalidada – R.D. N° 123- 2006 - ED IESTP PASCO – IDEX Programa de Estudios Electrónica Industrial
CÓDIGO: C1833- 3 - 001
potencia puntual (potencia = voltaje * intensidad); utilizarse como aparato telefónico, para poder conectarse a una línea telefónica bajo prueba, mientras se efectúan medidas por la misma o por otra adyacente; realizar comprobaciones de circuitos de electrónica del automóvil y grabación de ráfagas de alto o bajo voltaje. Este instrumento de medida por su precio y su exactitud sigue siendo el preferido del aficionado o profesional en electricidad y electrónica. Hay dos tipos de multímetros: analógicos y digitales.
