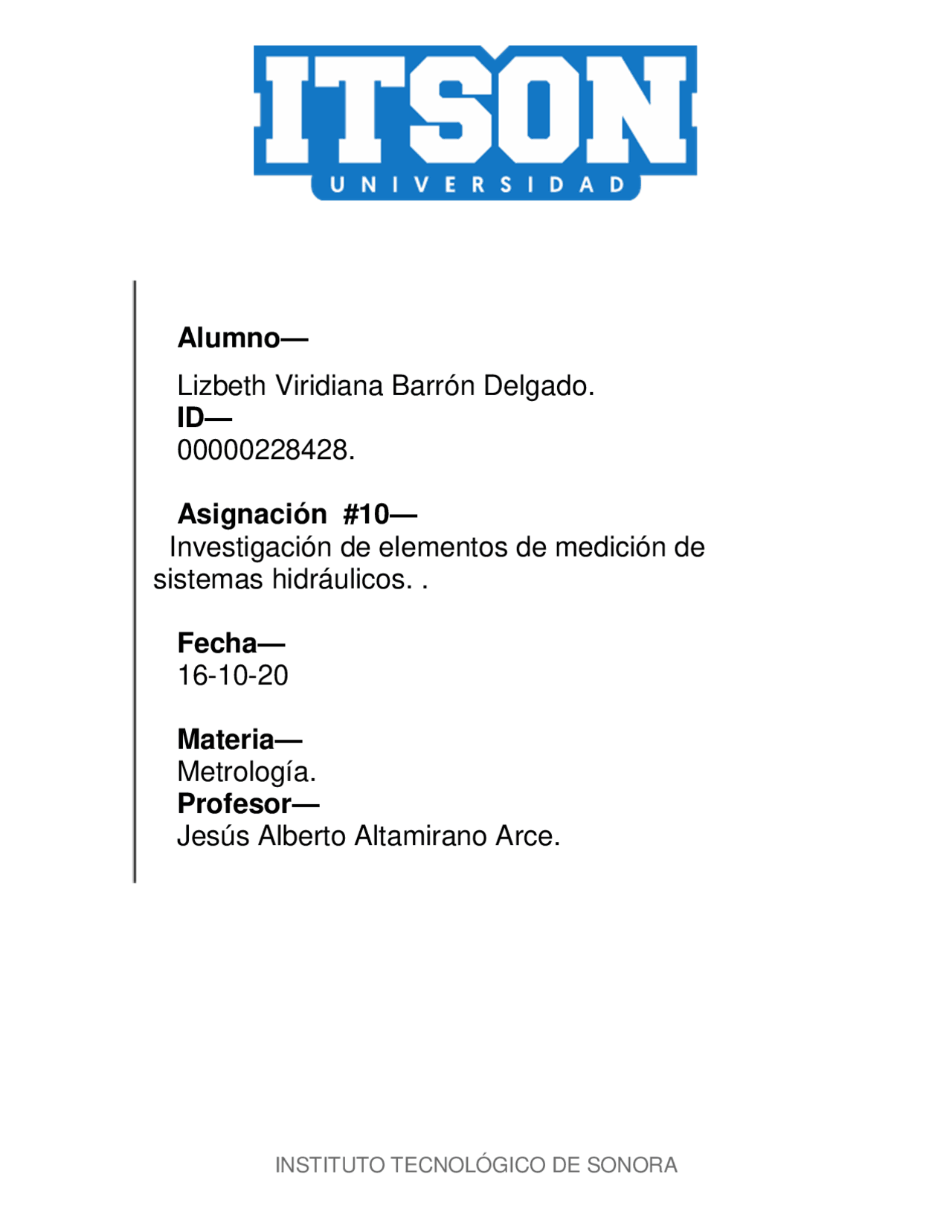

INSTITUTO TECNOLÓGICO DE SONORA
La medida del caudal consiste en la determinación del volumen de un fluido que circula por una conducción por unidad de tiempo.
La placa de orificio es un dispositivo que permite medir el caudal de un fluido que pasa por una tubería. Consta de un disco con un orificio en el centro de este que se coloca perpendicular a la tubería.
Esta placa funciona base el efecto Venturi. Este consiste en un fenómeno que hace disminuir la presión de un fluido que atraviesa una tubería, y este aumenta su velocidad debido a una disminución del diámetro de la tubería.
Por lo tanto para medir el caudal del fluido , se colocan dos tomas una antes de la placa y otra después, que captan la presión diferencial que se genera debido al aumento de la velocidad. Luego a través del principio de Bernoulli se llega a que la diferencia de presión es proporcional al cuadrado del caudal.
Tuvo Annubar.
Consiste en un tubo exterior, situado a lo largo de un diámetro transversal de la tubería, y dos tubos interiores. El tubo exterior presenta cinco orificios en la cara aguas arriba de la corriente, que se utilizan para interpolar los perfiles de velocidad y realizar un promedio, midiendo la presión total. Existe otro orificio en el centro del tubo para medir la presión estática aguas abajo de la corriente.
Este tuvo su función es medir la diferencia entre la presión estática y la presión de fluido del medio en el ducto.
El flujo volumétrico es calculado a partir de dicha diferencia usando el principio de Bernoulli y tomando en cuenta el diámetro interno del ducto.
Rotámetro. La función del rotámetro es la de medición de flujos , bien sea de líquidos como de gases para así determinar una serie de cualidades, como el caudal. Este instrumento trabaja con un flotador el cual tiene forma cilíndrica cuya densidad es mayor que el flujo y se coloca del tubo. El principio de funcionamiento que actúa es el de área variable que se trata de cómo el flujo de un material es capaz de elevar el flotador dentro del tubo para así incrementar el área de paso de dicho flujo, algunas de sus funciones son: Controla el rendimiento de las bombas hidráulicas e hidro-neumáticas. Permite hacer una dosificació n de los diferentes aditivos usados en las industrias del sector salud y en el área química. Interviene en procedimientos relacionados con la mezcla, los cuales usan estos valores para poder mantenerse dentro de los límites establecidos. Trabaja en los sistemas de tuberías para controlar todos los aspectos relacionados con el flujo dentro de las mismas. Tiene una participación activa en los diferentes laboratorios, tanto físicos, químicos, biológicos, médicos, entre otros.
Vertedero.
En una presa se denomina vertedero a la parte de la estructura que permite la evacuación de las aguas, ya sea en forma habitual o para controlar el nivel del reservorio de agua. Esto permite a los hidrólogos un método simple para medir el caudal en flujos de agua.
Turbina.
Estas son máquinas de fluido, a través de las cuales pasa un fluido en forma continua y este le entrega su energía cinética a través de un rodete con paletas o álabes.
La turbina es un motor rotatorio que convierte en energía mecánica la energía cinética de una corriente de agua, vapor de agua o gas. El elemento básico de la turbina es la rueda o rotor, que cuenta con palas, hélices, cuchillas o cubos colocados alrededor de su circunferencia, de tal forma que el fluido en movimiento produce una fuerza tangencial que impulsa la rueda y la hace girar.
Esta energía mecánica se transfiere a través de un eje para proporcionar el movimiento de una máquina, un compresor, un generador eléctrico o una hélice.
Ultrasónico.
Ultrasónicos o también conocido como sensores ultrasónicos miden la distancia mediante el uso de ondas ultrasónicas. El cabezal emite una onda ultrasónica y recibe la onda reflejada que retorna desde el objeto. En pocas palabras miden la distancia a un objeto contando el tiempo entre la emisión y la recepción.
De placa.
Cada dos placas, se forma un canal de circulación. El caudal total del fluido, se divide en partes iguales por la cantidad de placas del intercambiador. Este se vuelve a dividir por la cantidad de subcanales internos de cada placa.
Magnetismo.
El funcionamiento de esto se basa en la corriente eléctrica que circula a través de la bobina, y un núcleo ferromagnético, colocado en el interior de la bobina, que se convierte en un imán temporal. Cuantas más espiras tenga la bobina, mayor será su campo magnético.
[1] Rodriguez, J. (s. f.). Como funciona una placa de orificio. ComoFunciona. Recuperado 16 de octubre de 2020, de https://como-funciona.co/una-placa- de-orificio/
[2] ¿Qué son las toberas y para que sirven? (s. f.). EuroLimpiezas Mar menor. Recuperado 16 de octubre de 2020, de http://www.eurolimpiezasmarmenor.es/desatascos/blog/7/que-son-las- toberas-y-para-que-sirven.html
[3] Rodriguez, J. (s. f.). Cómo funciona el efecto Venturi. ComoFunciona. Recuperado 16 de octubre de 2020, de https://como-funciona.co/una-placa- de-orificio/
[4] Rodriguez, J. (s. f.). Cómo funciona el tuvo pitot. ComoFunciona. Recuperado 16 de octubre de 2020, de https://como-funciona.co/una-placa- de-orificio/
[5] López F., & Zurita R. (2016). -Tubo Annubar. facultad-ingenieria. https://instrumentacionuc.wixsite.com/facultad-ingenieria/copia-de-copia-de- tubo- pitot#:%7E:text=El%20tubo%20Annubar%20mide%20la,el%20di%C3%A metro%20interno%20del%20ducto.
[6] M. (2020, 30 marzo). Rotámetro. Materiales de Laboratorio. https://materialeslaboratorio.com/rotametro/
[7] Colaboradores de Wikipedia. (2020c, octubre 13). Turbina. Wikipedia, la enciclopedia libre. https://es.wikipedia.org/wiki/Turbina#:%7E:text=La%20turbina%20es%20un %20motor,vapor%20de%20agua%20o%20gas.&text=Esta%20energ%C3% ADa%20mec%C3%A1nica%20se%20transfiere,generador%20el%C3%A9c trico%20o%20una%20h%C3%A9lice.
