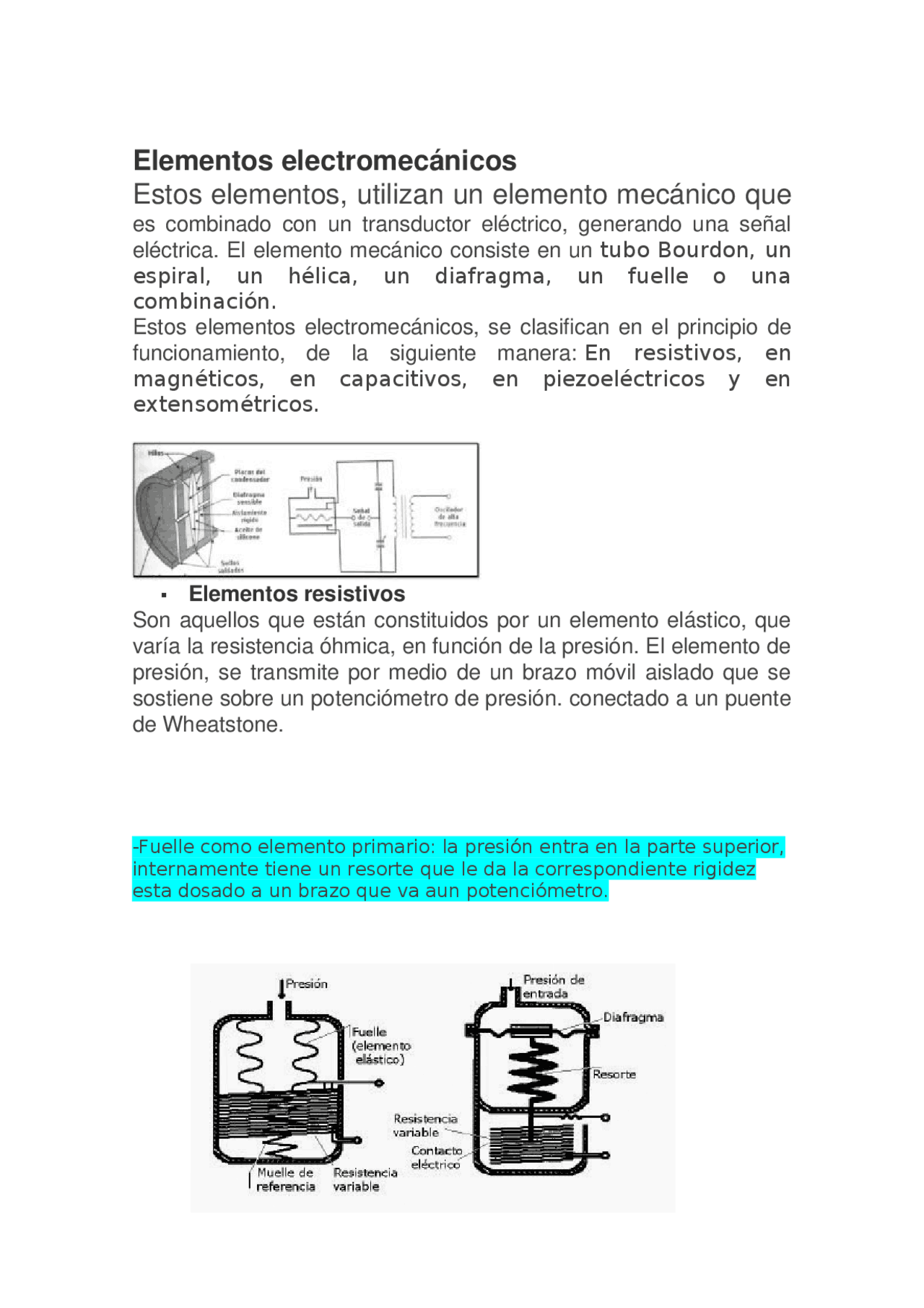

Elementos electromecánicos Estos elementos, utilizan un elemento mecánico que es combinado con un transductor eléctrico, generando una señal eléctrica. El elemento mecánico consiste en un tubo Bourdon, un espiral, un hélica, un diafragma, un fuelle o una combinación. Estos elementos electromecánicos, se clasifican en el principio de funcionamiento, de la siguiente manera: En resistivos, en magnéticos, en capacitivos, en piezoeléctricos y en extensométricos. Elementos resistivos Son aquellos que están constituidos por un elemento elástico, que varía la resistencia óhmica, en función de la presión. El elemento de presión, se transmite por medio de un brazo móvil aislado que se sostiene sobre un potenciómetro de presión. conectado a un puente de Wheatstone. -Fuelle como elemento primario: la presión entra en la parte superior, internamente tiene un resorte que le da la correspondiente rigidez esta dosado a un brazo que va aun potenciómetro.
-Diafragma como elemento primario: la presión de proceso entra por la parte de abajo el diafragma sufre un movimiento hacia arriba o hacia abajo atreves de un varillaje se lleva a una resistencia variable se convierte en un voltaje proporcional al movimiento del diafragma. El traductor que se utiliza es un punto de Wheatstone. Elementos extensiométricas Son aquellos que se basan en una variación de longitud y de diámetro, y tienen lugar cuando un hilo se encuentra sometido a una tensión mecánica por la acción de una presión. Así mismo, las galgas extensiométricas se clasifican en dos tipos: o Galgas cementadas: Están formadas por un conjunto de bucles de hilo muy fino, pegados a una hoja de cerámica, plástico o papel. o Galgas sin cementar: Es donde los hilos de resistencia descansan entre un armazón fijo y en otro móvil. Las galgas extensiométricas , tienen una respuesta excelente y se pueden utilizar en algunas medidas estáticas y dinámicas. No son influidas por campos magnéticos, pero presentan una señal de salida débil. Es una dispositivo que se base en el efecto resistivo que es una propiedad de algunos materiales que cambia la resistencia eléctrica , consiste en un alambre muy fino en forma de vejilla esta permite aprovechar la máxima cantidad de material de la galga sujeta a la tensión a lo largo de su eje principal
Los elementos piezoeléctricos Son aquellos materiales cristalinos, que cuando se deforman físicamente por la acción de la presión, generan un potencial eléctrico, son elementos ligeros, de un tamaño pequeño y para algunas medidas dinámicas.
3. Elementos electrónicos de vació Los elementos electrónicos de vació, son aquellos que son muy sensibles y se clasifican en: Medidor McLeod. Mecánicos. Térmicos. Ionización. Propiedades de un gas. Medidor McLeod Son aquellos que se utilizan como un aparato de calibración primarios de los instrumentos restantes. Este Medidor, consiste
en comprimir una muestra de gas, a un gran volumen que es conocido, a un volumen más pequeño, y por lo tanto a una mayor presión por medio de una columna de mercurio. Y no se puede utilizar vapores, debido a la compresión que se realiza en la medida. Mecánicos Los mecánicos se clasifican en: Tubo de Bourdon. Fuelle. Diagrama. Propiedades de un gas Los aparatos que son basados en las propiedades de un gas , permiten medir la conductividad térmica, o la viscosidad. Estas propiedades de un gas, varían de una forma no lineal con la presión, y depende de la composición del gas. Trabajan entre 100 mmHg abs y 0,0001 mm Hg abs. Térmicos Estos elementos consisten en el principio de la proporcionalidad, que se da entre la energía que se disipa de la superficie caliente de un filamento calentado, y la presión del gas ambiente, cuando este gas está en bajas presiones. Algunos de los elementos térmicos que existen son: Elemento pirani. Elemento Termopar. Elemento bimetal.
