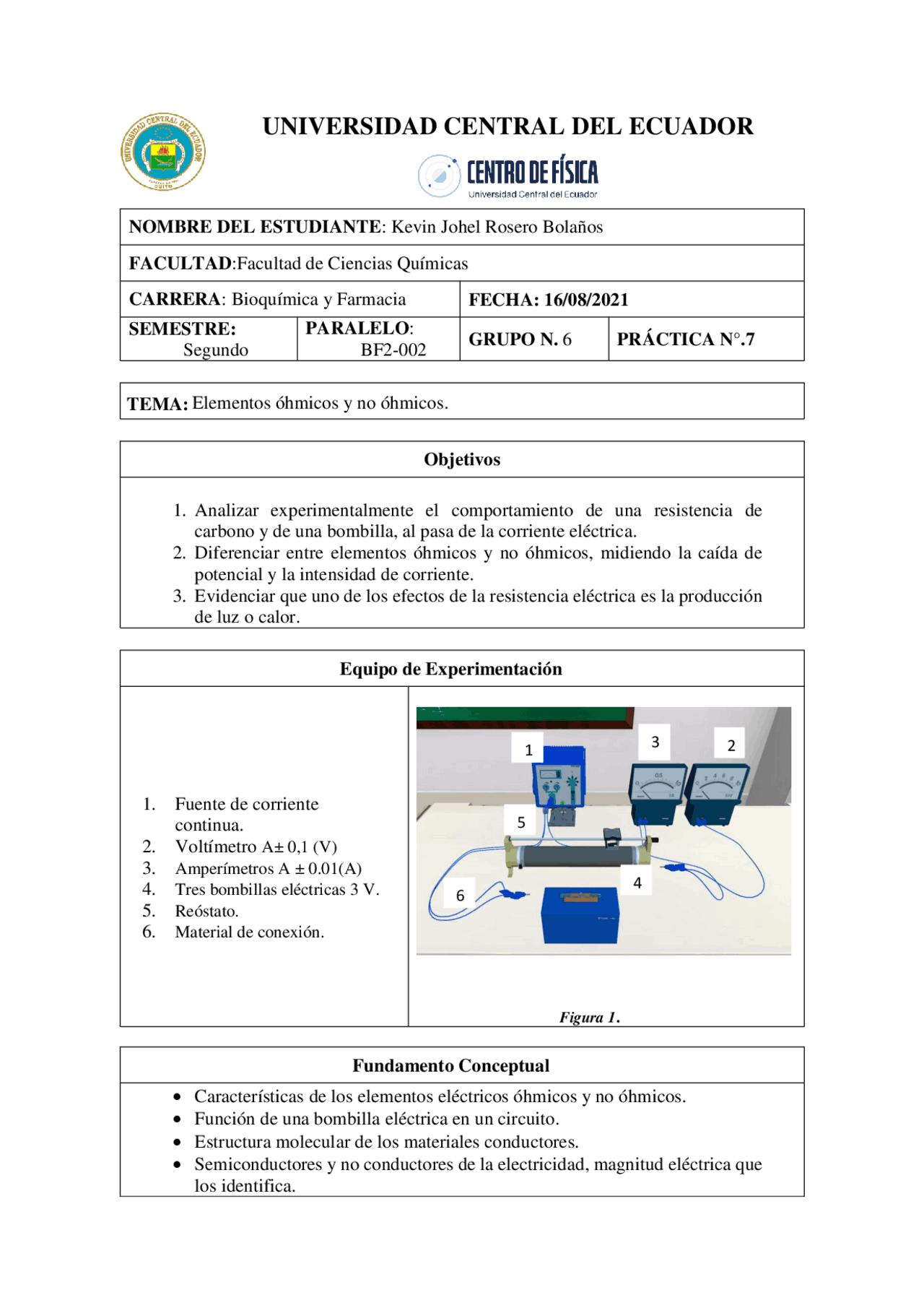

UNIVERSIDAD CENTRAL DEL ECUADOR
NOMBRE DEL ESTUDIANTE : Kevin Johel Rosero Bolaños FACULTAD :Facultad de Ciencias Químicas CARRERA : Bioquímica y Farmacia (^) FECHA: 16/08/ SEMESTRE: Segundo
PARALELO :
BF2- 002
GRUPO N. 6 PRÁCTICA N °. 7
Objetivos
- Analizar experimentalmente el comportamiento de una resistencia de carbono y de una bombilla, al pasa de la corriente eléctrica.
- Diferenciar entre elementos óhmicos y no óhmicos, midiendo la caída de potencial y la intensidad de corriente.
- Evidenciar que uno de los efectos de la resistencia eléctrica es la producción de luz o calor. Equipo de Experimentación
- Fuente de corriente continua.
- Voltímetro A± 0,1 (V)
- Amperímetros A ± 0.01(A)
- Tres bombillas eléctricas 3 V.
- Reóstato.
- Material de conexión. Figura 1****. Fundamento Conceptual Características de los elementos eléctricos óhmicos y no óhmicos. Función de una bombilla eléctrica en un circuito. Estructura molecular de los materiales conductores. Semiconductores y no conductores de la electricidad, magnitud eléctrica que los identifica. TEMA: Elementos óhmicos y no óhmicos. 1 3 2 4 5 6
Procedimiento
- Armar el circuito como se indica en la ilustración; considerar la escla de 10 V en el voltímetro y la de 100 mA en el amperímetro, variar la caída de potencial(V) de 1 en 1 voltio en el rango de (0-10) V. Registrar los valores de la intensidad de corriente (I) en la tabla1.
- Reemplazar la resistencia de carbono por la bombilla eléctrica, en el amperímetro reemplazar la escala por la 1 A. Medir la intensidad de corriente (I) para caídas de potencial (V) de 1; 1,5; 2;2,5;3;3,5,4;4,5; y 5,5 V, simultáneamente observe y registre la luminosidad de la luz emitida por la bombilla (baja, media, alta...) para cada incremento del voltaje, no sobrepasar los voltios marcados en la bombilla porque la combilla puede fundirse.
- Registrar los valores en la Tabla 2. Registro de Datos Tabla 1: Elemento (Resistencia) V I V/I (V) (A) (Ω) 0 0 0 1 0,004 250 2 0,009 222, 3 0,013 230, 4 0,018 222, 5 0,022 227,
Cuando hablamos de V/I decimos que corresponde a la resistencia, tomando en cuenta que son valores experimentales, sacamos un promedio, es decir la media de la resistencia, este resultado nos da 151 ℧.
2. Graficar y analizar V= f(I), con los valores de la Tabla 1. Escala: V: 1cm e 1 (V) I: 1 cm e 0,005 (A) 𝑉 ∝ 𝐼 Análisis Matemático. 𝑘 = Δ𝑉 Δ𝐼 = 3 𝑣 − 2 𝑣
- 013 𝐴 − 0. 009 𝐴 𝑘 = 1 𝑣
- 004 𝐴 𝑘 = 250 𝑣 𝐴 (Ω) Análisis de Unidades. 𝐾 = Δ𝑉 Δ𝐼 𝑘 = 𝑣 𝐴 = Ω AnálisAnálisis Dimensional. 𝐾 = Δ𝑉 Δ𝐼 = 𝑣 𝐴 = Ω 𝑣 𝐴 = 𝑀𝐿^2 𝑇−^2 𝐼−^2 0 1 2 3 4 5 0 1 2 3 4 5 6 0 0,005 0,01 0,015 0,02 0, V (V) I (A)
V = f(I)
Elementos 2 (bombilla eléctrica)
1. Identificar a qué magnitud física corresponden los valores registrados en la ultima columna y que unidad de medida les corresponde. Analice los valores. Los valores de la última columna hacen referencia a la resistencia (R), pues los valores tomados en la práctica podemos decir que no son constantes, es decir, los valores van de manera creciente. La resistencia es directamente proporcional al voltaje e inversamente proporcional a la intensidad. 𝑅𝑒𝑠𝑖𝑠𝑡𝑒𝑛𝑐𝑖𝑎 =
Siendo así su unidad de medida el ohmio el cual está representado por (Ω).
2. Graficar y analizar v= f (i), con los valores de la Tabla 2. Escala: V: 1cm e 1 (V) I: 1 cm e 0,02 (A) Podemos concluir que la intensidad de luz que emite la bombilla es directamente proporcional al voltaje, haciendo que la bombilla emita más o menos luz. 1, 1, 2, 2, 3, 3, 4, 4, 5, 5, 0, 1, 2, 3, 4, 5, 6, 0 0,02 0,04 0,06 0,08 0,1 0,12 0,14 0, V(V) I(A)
V=f(I)
