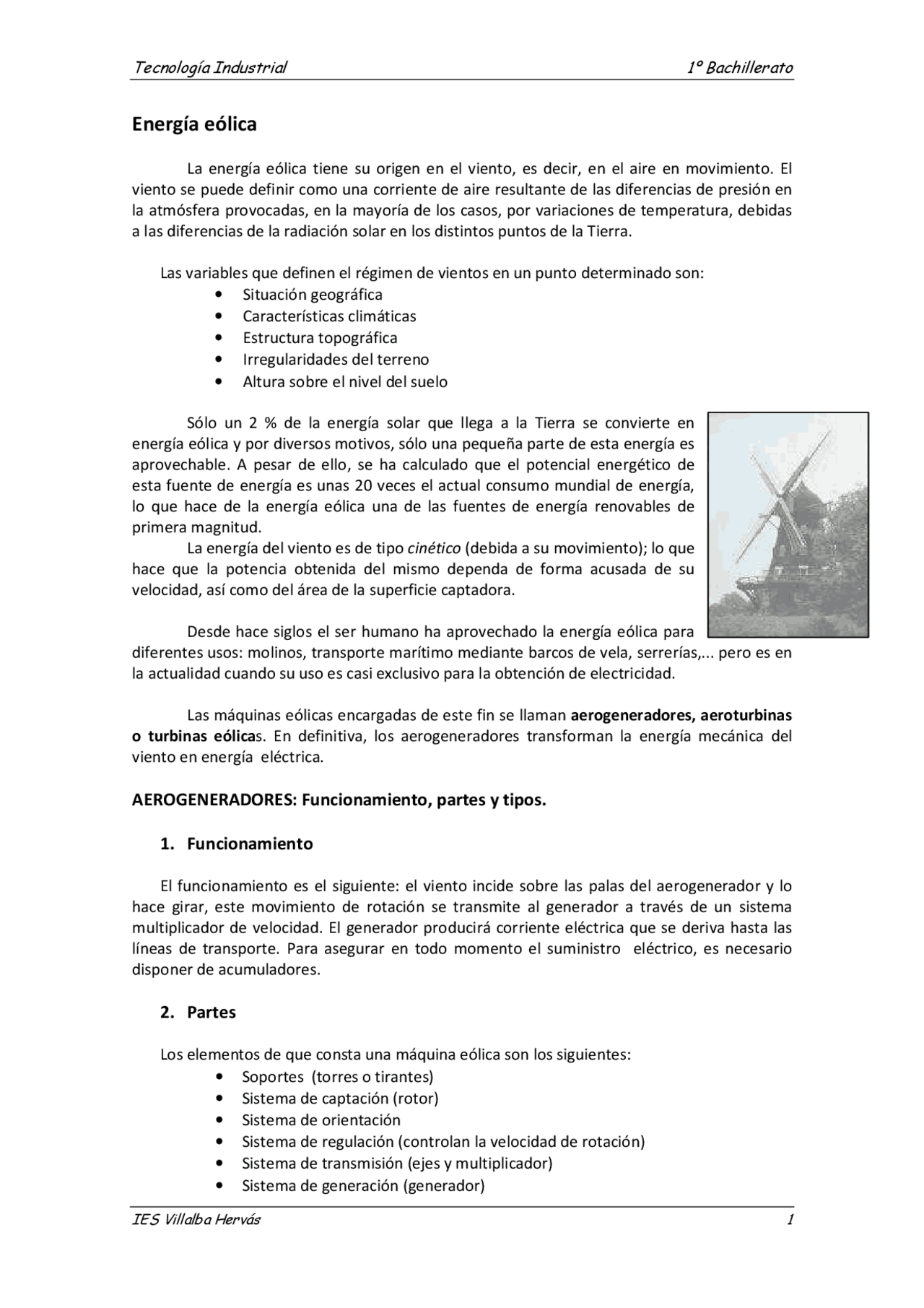

Energía eólica
La energía eólica tiene su origen en el viento, es decir, en el aire en movimiento. El viento se puede definir como una corriente de aire resultante de las diferencias de presión en la atmósfera provocadas, en la mayoría de los casos, por variaciones de temperatura, debidas a las diferencias de la radiación solar en los distintos puntos de la Tierra.
Las variables que definen el régimen de vientos en un punto determinado son:
- Situación geográfica
- Características climáticas
- Estructura topográfica
- Irregularidades del terreno
- Altura sobre el nivel del suelo
Sólo un 2 % de la energía solar que llega a la Tierra se convierte en energía eólica y por diversos motivos, sólo una pequeña parte de esta energía es aprovechable. A pesar de ello, se ha calculado que el potencial energético de esta fuente de energía es unas 20 veces el actual consumo mundial de energía, lo que hace de la energía eólica una de las fuentes de energía renovables de primera magnitud. La energía del viento es de tipo cinético (debida a su movimiento); lo que hace que la potencia obtenida del mismo dependa de forma acusada de su velocidad, así como del área de la superficie captadora.
Desde hace siglos el ser humano ha aprovechado la energía eólica para diferentes usos: molinos, transporte marítimo mediante barcos de vela, serrerías,... pero es en la actualidad cuando su uso es casi exclusivo para la obtención de electricidad.
Las máquinas eólicas encargadas de este fin se llaman aerogeneradores, aeroturbinas o turbinas eólica s. En definitiva, los aerogeneradores transforman la energía mecánica del viento en energía eléctrica.
AEROGENERADORES: Funcionamiento, partes y tipos.
1. Funcionamiento
El funcionamiento es el siguiente: el viento incide sobre las palas del aerogenerador y lo hace girar, este movimiento de rotación se transmite al generador a través de un sistema multiplicador de velocidad. El generador producirá corriente eléctrica que se deriva hasta las líneas de transporte. Para asegurar en todo momento el suministro eléctrico, es necesario disponer de acumuladores.
2. Partes
Los elementos de que consta una máquina eólica son los siguientes:
- Soportes (torres o tirantes)
- Sistema de captación (rotor)
- Sistema de orientación
- Sistema de regulación (controlan la velocidad de rotación)
- Sistema de transmisión (ejes y multiplicador)
- Sistema de generación (generador)
Torre
Es el elemento de sujeción y el que sitúa el rotor y los mecanismos que lo acompañan a la altura idónea. Está construida sobre una base de hormigón armado ( cimentación ) y fijado a ésta con pernos. La torre tiene forma tubular y debe ser suficientemente resistente para aguantar todo el peso y los esfuerzos del viento, la nieve, etc. En su base está generalmente el armario eléctrico , a través del cual se actúa sobre los elementos de generación y que alberga todo el sistema de cableado que proviene de la góndola, así como el transformador que eleva la tensión. Dispone de escalas para acceder a la parte superior.
El rotor
Es el elemento que capta la energía del viento y la transforma en energía mecánica. A su vez, el rotor se compone de tres partes fundamentales: las palas (que capturan la energía contenida en el viento) , el eje (que transmite el movimiento giratorio de las palas al aerogenerador) y el buje (que fija las palas al eje de baja velocidad). Las palas son los elementos más importantes, pues son las que reciben la fuerza del viento y se mueven gracias a su diseño aerodinámico. Están fabricadas con plástico (resina de poliéster) reforzado con fibra de vidrio, sobre una estructura resistente, y su tamaño depende de la tecnología empleada y de la velocidad del viento. También podemos encontrar palas que usen fibra de carbono o aramidas (Kevlar) como material de refuerzo, pero normalmente estas palas son antieconómicas para grandes aerogeneradores. Según la orientación de las palas respecto al viento, tenemos aerogeneradores a barlovento o a sotavento. Las palas están en configuración de barlovento cuando se enfrentan al viento y sotavento cuando se mueven con el viento que sale tras la góndola. La gran mayoría de los grandes aerogeneradores son de eje horizontal y barlovento, mientras que los aerogeneradores de pequeño tamaño son de tipo sotavento y orientación por veleta. Como vimos anteriormente, la potencia obtenida depende, entre otros factores de la superficie de captación, es decir, del tamaño del rotor.
Mecanismo de orientación
Activado por el controlador electrónico, que vigila la dirección del viento utilizando la veleta. Normalmente, la turbina sólo se orientará unos pocos grados cada vez, cuando el viento cambia de dirección.
Controlador electrónico
Tiene un ordenador que continuamente monitoriza las condiciones del aerogenerador y que controla el mecanismo de orientación. En caso de cualquier disfunción (por ejemplo, un sobrecalentamiento en el multiplicador o en el generador), automáticamente para el aerogenerador.
Unidad de refrigeración
Contiene un ventilador eléctrico utilizado para enfriar el generador eléctrico. Además contiene una unidad de refrigeración de aceite empleada para enfriar el aceite del multiplicador. Algunas turbinas tienen generadores enfriados por agua.
Anemómetro y la veleta
Se utilizan para medir la velocidad y la dirección del viento. Las señales electrónicas del anemómetro son utilizadas por el controlador electrónico del aerogenerador para conectar el aerogenerador cuando el viento alcanza aproximadamente 5 m/s (18 km/h). El ordenador parará el aerogenerador automáticamente si la velocidad del viento excede de 25 m/s ( km/h), con el fin de proteger a la turbina y sus alrededores. Las señales de la veleta son utilizadas por el controlador electrónico del aerogenerador para girar al aerogenerador en contra del viento, utilizando el mecanismo de orientación.
3. Tipos
Hay diferentes aerogeneradores:
- Aerogeneradores de eje horizontal : son los más utilizados. Deben mantenerse paralelos al viento, lo que exige una orientación previa, de modo que éste incida sobre las palas y haga girar el eje. Estos aerogeneradores pueden ser:
- De potencia baja o media (0 a 50 kW): Suelen tener muchas palas (hasta veinticuatro).Se utilizan en el medio rural y como complemento para viviendas.
- De alta potencia (más de 50 kW): Suelen tener como máximo cuatro palas de perfil aerodinámico, aunque normalmente tienen tres. Necesitan vientos de más de 5 m/s. Tiene uso industrial, disponiéndose en parques o centrales eólicas.
- Aerogeneradores de eje vertical : Su desarrollo tecnológico está menos avanzado que los anteriores y su uso es escaso, aunque tiene perspectivas de crecimiento. No necesitan orientación y ofrecen menos resistencia al viento.
El funcionamiento de este tipo de aerogeneradores es similar al de los de eje horizontal. El viento incide sobre las palas del aerogenerador y lo hace girar, este movimiento de rotación se transmite al generador a través de un sistema multiplicador de velocidad. El generador producirá corriente eléctrica que se deriva hasta las líneas de transporte. Para asegurar en todo momento el suministro eléctrico, es necesario disponer de acumuladores.
- Aerogeneradores marinos: También son aerogeneradores de eje horizontal, pero con unas características especiales de tamaño y cimentación. Para una explicación más detallada, accede a la infografía de Eroski:
http://www.consumer.es/web/es/medio_ambiente/energia_y_ciencia/2010/06/30/194066.php
Diseño de las instalaciones
En el diseño de una instalación eólica es necesario considerar tres factores:
- El emplazamiento
- El tamaño de la máquina
- Los costes
El emplazamiento elegido para instalar la máquina eólica ha de cumplir dos condiciones: el viento ha de soplar con regularidad y su velocidad ha de tener un elevado valor medio. Es necesario disponer de una información meteorológica detallada sobre la estructura y distribución de los vientos. Las mediciones estadísticas deben realizarse durante un período mínimo de tres años, para poder obtener unos valores fiables, que una vez procesados permiten elaborar:
- Mapas eólicos : proporcionan una información de ámbito global del nivel medio de los vientos en una determinada área geográfica, situando las zonas más idóneas bajo el punto de vista energético
- Distribuciones de velocidad : estudio a escala zonal de un mapa eólico, que proporciona el número de horas al año en que el viento tiene una dirección y una velocidad determinadas
- Perfiles de velocidad : variación de la velocidad del viento con la altura respecto al suelo, obtenido por un estudio puntual
El tamaño de la máquina condiciona fuertemente los problemas técnicos. En el caso de las grandes plantas eólicas, el objetivo principal es conseguir unidades tan grandes como sea posible, con el fin de reducir los costes por kW obtenido, pero las grandes máquinas presentan problemas estructurales que sólo los puede resolver la industria aeronáutica. Para las pequeñas aeroturbinas, el problema es diferente; el objetivo técnico principal es la reducción de su mantenimiento, ya que su aplicación suele estar dirigida a usos en zonas aisladas. Según determinados parámetros, elegiremos grandes o pequeñas turbinas para nuestra instalación:
Ventajas e inconvenientes
Ventajas Inconvenientes
Es una energía limpia, no emite residuos El parque eólico exige construir infinidad de ellas, lo cual es costoso. Es gratuita e inagotable La producción de energía es irregular, depende del viento, su velocidad y duración. La instalación sólo puede realizarse en zonas de vientos fuertes y regulares. El terreno no puede ser muy abrupto. Reduce el consumo de combustibles fósiles, por lo que contribuye a evitar el efecto invernadero y la lluvia ácida, es decir, reduce el cambio climático
Puede afectar a la fauna, especialmente aves, por impacto con las palas
Contaminación acústica y visual
Desde este enlace puedes acceder a la infografía de Eroski sobre energía eólica:
http://www.consumer.es/web/es/medio_ambiente/energia_y_ciencia/2004/07/05/140148.php
Potencia de Entrada y de Salida para un aerogenerador
La potencia, P, de entrada de un aerogenerador, va a depender de una serie de factores, como son: Velocidad del viento, v (m/s) Superficie de captación, S (m^2 ) Densidad del aire, d (kg/m^3 )
De la siguiente manera:
P = 1/2 · d · S · v^3
Obteniendo un valor para la potencia en W
Para obtener la potencia de salida, simplemente debemos tener en cuenta el coeficiente de aprovechamiento.
