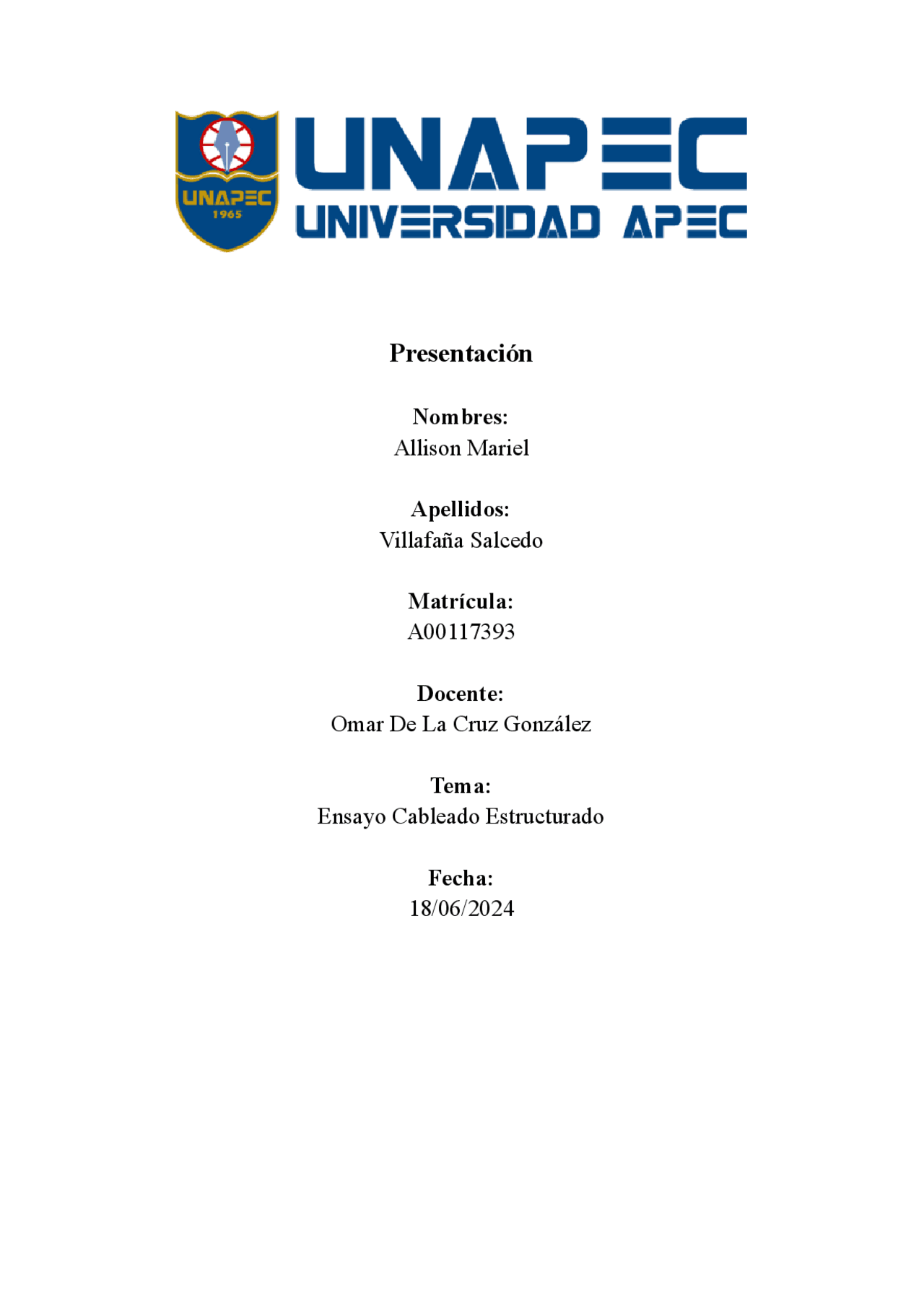

Presentación

Nombres:

Allison Mariel

Apellidos:

Villafaña Salcedo

Matrícula:

A

Docente:

Omar De La Cruz González

Tema:

Ensayo Cableado Estructurado

Fecha:

Introducción

En la era digital actual, las redes de datos se han convertido en un elemento esencial para el funcionamiento de las empresas, instituciones y hogares. La base de estas redes radica en el cableado estructurado, un sistema integral que proporciona la infraestructura física para la transmisión de datos, voz y vídeo. Este ensayo tiene como objetivo explorar el concepto de cableado estructurado, detallando sus tipos, clasificación y relevancia en el contexto actual. Además, se presentará una bibliografía completa para aquellos interesados en profundizar en el tema.

Cuarto de comunicaciones Es el área destinada en exclusiva para albergar los elementos que conforman la infraestructura de telecomunicaciones. Es decir, la sala en la que se alojan y se centralizan todos los elementos que componen el sistema de telecomunicaciones: los cables, accesorios de conexión, dispositivos de protección… y demás equipos necesarios para conectar el edificio a los servicios externos. Necesita de unas características especiales para cumplir correctamente su función. Cuarto de entrada de servicios de cableado Consiste en cables, accesorios de conexión, dispositivos de protección, y demás equipo necesario para conectar el edificio a servicios externos. Puede contener el punto de demarcación. Ofrecen protección eléctrica establecida por códigos eléctricos aplicables. En concreto, deben ser diseñadas de acuerdo a la norma TIA/EIA-569-A. Los requerimientos de instalación son: Sistema de puesta a tierra El sistema de puesta a tierra y puenteo establecido en estándar ANSI/TIA/EIA-607 es un componente importante de cualquier sistema de cableado estructurado moderno. La sala deberá disponer de una toma de tierra, conectada a la tierra general de la instalación eléctrica, para efectuar las conexiones de todo el equipamiento. Este conducto no siempre se encuentra indicado en planos y puede ser único para ramales o circuitos que pasen por las mismas cajas de pase, conductos o bandejas. Los cables de tierra de seguridad serán puestos a tierra en el subsuelo. Atenuación La atenuación es la pérdida de señal debido a la distancia de un punto a otro. Las señales de transmisión a través de largas distancias están sujetas a distorsión que es una pérdida de fuerza o amplitud de la señal. La atenuación es la razón principal de que el largo de las redes tenga varias restricciones. Si la señal se hace muy débil, el equipo receptor no interceptará bien o no reconocerá esta información. Esto causa errores, bajo desempeño al tener que retransmitir la señal. Se usan repetidores o amplificadores para extender las distancias de la red más allá de las limitaciones del cable. La atenuación se mide con aparatos que inyectan una señal de prueba en un extremo del cable y la miden en el otro extremo.

Capacitancia del cable La capacitancia es la unidad de medida de la energía almacenada en un capacitor y el cable al tener dos o más electrodos separados por un material dieléctrico se comporta básicamente como un capacitor. Esta unidad puede distorsionar la señal en el cable: cuanto más largo sea el cable, y más delgado el espesor del aislante, mayor es la capacitancia, lo que da lugar a la distorsión. Tipos de cableado y usos Estos sistemas han ido evolucionando para ofrecer mayores velocidades y arquitecturas de red más complejas que permitan una gestión eficiente para los edificios inteligentes. Así la cosas, podríamos hablar de las siguientes categorías: Cat 1- ● Cat 1: Usado para comunicaciones telefónicas POTS, ISDN y cableado de timbrado . ● Cat 2: Frecuentemente utilizado para redes token ring (4 Mbit/s). ● Cat 3: Actualmente definido en TIA/EIA-568-B. Fue (y sigue siendo) usado para redes Ethernet (10 Mbit/s). Diseñado para transmisión a frecuencias de hasta 16 MHz. ● Cat 4: Utilizado en redes token ring (16 Mbit/s). Diseñado para transmisión a frecuencias de hasta 20 MHz. ● Cat 5: Muy frecuente en redes Ethernet, fast Ethernet (100 Mbit/s). Diseñado para transmisión a frecuencias de hasta 100 MHz. ● Cat 5e: Se encuentra en redes fast Ethernet (100 Mbit/s) y Gigabit Ethernet ( Mbit/s). Diseñado habitualmente para transmisión a frecuencias de 100MHz, pero puede superarlos. ● Estas categorías, pese a seguir existiendo, no se recomiendan ya que no son capaces de posibilitar las velocidades y anchos de banda que requieren las tecnologías actuales. Las que van de la 6 a la 8 son las más solicitadas puesto que responden a los requisitos de conectividad actuales. Cat 6 - ● Cat 6: Actualmente definido en TIA/EIA-568-B. Usado en redes gigabit ethernet (1000 Mbit/s). Diseñado para transmisión a frecuencias de hasta 250 MHz. ● Cat 6a: Definido en TIA/EIA-568-B. Usado en redes 10 gigabit ethernet ( Mbit/s). Diseñado para transmisión a frecuencias de hasta 500 MHz. Es totalmente compatible con todas las categorías anteriores, incluidas las categorías 6 y 5e.

Conclusión

El cableado estructurado se ha convertido en la base fundamental para las redes de datos modernas. Su diseño modular, flexible y escalable lo convierte en la solución ideal para interconectar equipos de telecomunicaciones en edificios y campus, garantizando una transmisión de datos segura, confiable y eficiente. La inversión en un sistema de cableado estructurado de calidad no solo optimiza el rendimiento de la red, sino que también reduce costos a largo plazo. En resumen, el cableado estructurado pretende soportar todos los sistemas de comunicación actuales y futuros y es neutral respecto al protocolo de transmisión y los dispositivos finales.

Bibliografía

https://www.redestelecom.es/infraestructuras/cableado-estructurado-que-es-tipos-y-utilidade s/
