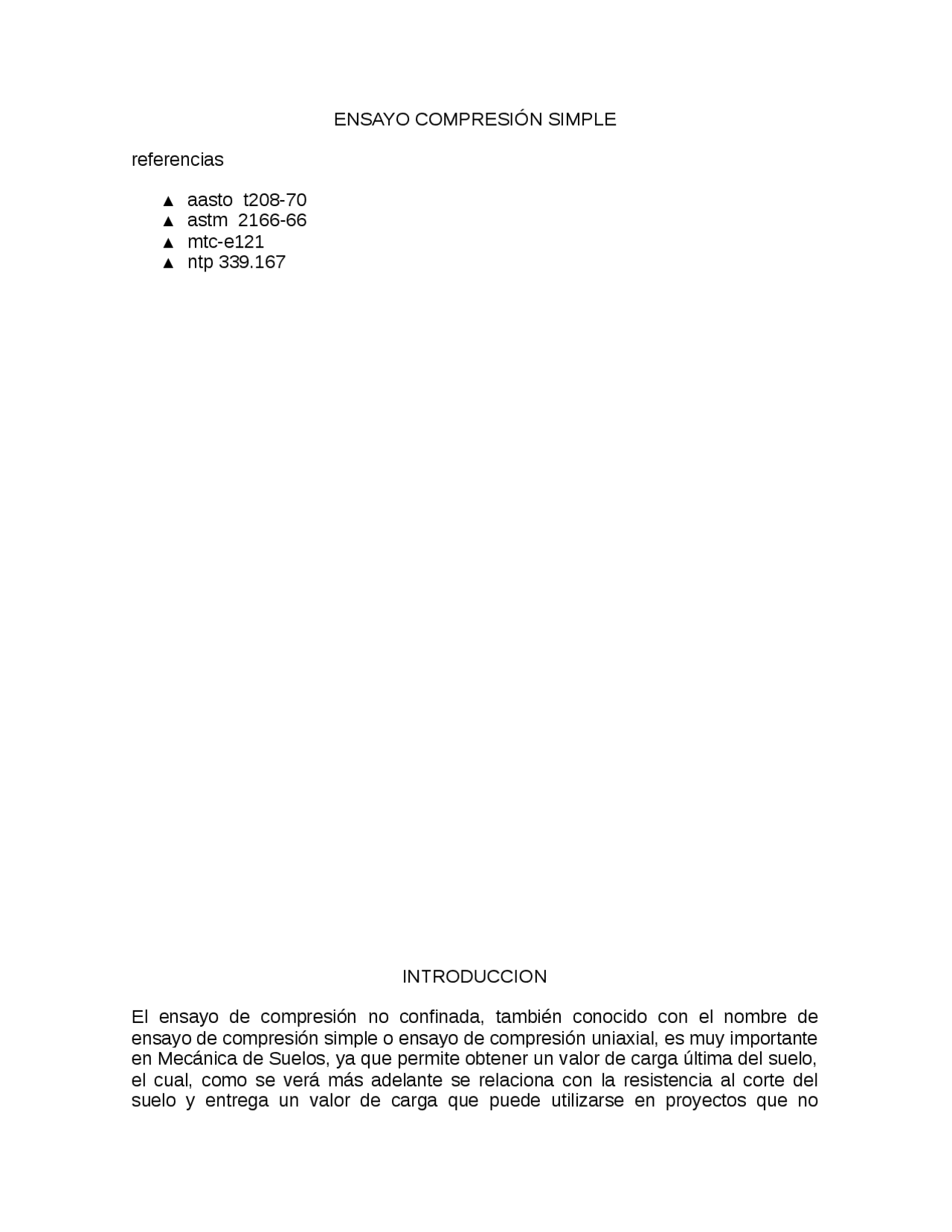

ENSAYO COMPRESIÓN SIMPLE
referencias
▲ aasto t208- ▲ astm 2166- ▲ mtc-e ▲ ntp 339.
INTRODUCCION
El ensayo de compresión no confinada, también conocido con el nombre de ensayo de compresión simple o ensayo de compresión uniaxial, es muy importante en Mecánica de Suelos, ya que permite obtener un valor de carga última del suelo, el cual, como se verá más adelante se relaciona con la resistencia al corte del suelo y entrega un valor de carga que puede utilizarse en proyectos que no
requieran de un valor más preciso, ya que entrega un resultado conservador. Este ensayo puede definirse en teoría como un caso particular del ensayo triaxial. Es importante comprender el comportamiento de los suelos sometidos a cargas, ya que es en ellos o sobre ellos que se van a fundar las estructuras, ya sean puentes, edificios o carreteras, que requieren de una base firme, o más aún que pueden aprovechar las resistencias del suelo en beneficio de su propia capacidad y estabilidad, siendo el estudio y la experimentación las herramientas para conseguirlo, y finalmente poder predecir, con una cierta aproximación, el comportamiento ante las cargas de estas estructuras. Debido a la compleja y variable naturaleza de los suelos, en especial en lo referido a la resistencia al esfuerzo cortante, existen muchos métodos de ensayo para evaluar sus características. Aun cuando se utilizan otros métodos más representativos, como el triaxial, el ensayo de compresión simple cumple el objetivo buscado, sin tener que hacer un método tan complejo ni usar un equipo que a veces puede ser inaccesible, lo que significa menor costo. Este método de ensayo es aplicable solo a materiales cohesivos que no expulsan agua durante la etapa de carga del ensayo y que mantienen su resistencia intrínseca después de remover las presiones de confinamiento, como las arcillas o los suelos cementados. Los suelos secos friables, los materiales fisurados, laminados o varvados, los limos, las turbas y las arenas no pueden ser analizados por este método para obtener valores significativos de la resistencia a la compresión no confinada.
ENSAYO DE COMPRESIÓN SIMPLE
El ensayo de compresión simple se realiza con el fin de determinar la resistencia o esfuerzo último de un suelo cohesivo a la compresión no confinada, mediante la aplicación de una carga axial con control de deformación y utilizando una muestra de suelo inalterada tallada en forma de cilindro, generalmente con una relación alto/diámetro igual a 2. Esta prueba tiene la ventaja de ser de fácil realización y de exigir equipo relativamente sencillo, en comparación con las pruebas triaxiales, si se desea ir al fondo de los mecanismos de falla que tienen lugar; por el contrario, los resultados de la prueba son de fácil aplicación a los trabajos de rutina, por lo menos en apariencia.
También se determinara la resistencia por medio de carga triaxial con control de deformación.
EQUIPO
- De los diámetros anteriores se saca el promedio, el cual es multiplicado por 2, esto para obtener la altura que tendrá el espécimen.
- Se corta el espécimen a la altura media calculada, después de haberlo cortado, se toma la altura real del espécimen y es la que se anota como altura original.
- Se coloca la muestra en la prensa, se le coloca la placa de aplicación de carga.
- (^) Se procede a aplicar la carga a la muestra, tomando lecturas de carga y deformación correspondiente a cada 10 segundos, hasta que el espécimen falle, esto es, que se registren 2 cargas iguales o que de una carga menor que la inmediata anterior.
- Se realizan los cálculos del registro y se obtiene los siguientes resultados de laboratorio:
METODOLOGIA USADA PARA LA REALIZACION DEL ENSAYO
El ensayo de compresión simple se realiza siguiendo el método dado a continuación
OBTENCION Y PREPARACION DE MUESTRAS
Se extrae muestra del suelo lo más inalterada posible de un tamaño suficiente de 15x15x15 cm como para poder trasportarla al laboratorio sin que ésta se desintegre y nose produzcan grietas internas que puedan alterar los resultados del ensayo.se deben manejar las muestras cuidadosamente para prevenir cualquier alteración, cambios en la sección transversal y evitándose cualquier cambio en el contenido de agua del suelo.
PREPARACION DE LA PROBETA
▲ los especímenes deben tener una sección transversal circular con sus extremos perpendiculares al eje longitudinal de la muestra. además deben tener un diámetro mínimo de 30 mm y la partícula mayor contenida dentro del espécimen de ensayo debe ser menor que 1/10 del diámetro del espécimen. La relación de altura a diámetro debe encontrarse entre 2 a 2.5.
▲ se talla la muestra de tal manera que la altura sea el doble del diámetro, este tallado se realiza de forma muy cuidadosa, en lo posible tratando que el material no se agriete en el tallado, realizado con un cuchillo.
▲ El tamaño de la probeta se mide con un molde, de esta manera se llega a una probeta bien tallada cumpliendo con la condiciones anteriormente mencionadas, y se determina la altura promedio y el diámetro de la muestra para el ensayo utilizando los instrumentos especificados anteriormente.
PROCEDIMIENTO
▲ Se coloca el espécimen en el aparato de carga de tal manera que quede centrado en la platina inferior. Se ajusta el instrumento de carga cuidadosamente de tal manera que la platina superior apenas haga contacto con el espécimen.se coloca en cero el indicador de deformación.
▲ se aplica la carga de tal manera que se produzca una deformación axial a razón de 0.05 plg/min.
▲ se registran los valores de carga, deformación y tiempo, del anillo de deformaciones y del anillo de cargas 0.0001 a intervalos suficientes
▲ se continua aplicando carga hasta que los valores de carga decrezcan al aumentar la deformación o hasta que se alcance una deformación igual 0.2.
▲ (^) Finalmente, se confecciona un croquis de la probeta posterior al ensayo
FINALIDAD DE LA PRUEBA
▲ Determinar la resistencia a la compresión simple.
▲ Interpretar debidamente el tipo de falla que sufrió el material conforme a sus características.
▲ (^) Reconocer y utilizar correctamente los materiales y el equipo necesario para realizar el ensayo de compresión no confinada, aprendiendo las características de cada uno, y los cuidados que se deben tomar para realizar la experiencia.
▲ Obtener datos a partir de los ensayos y anotarlos en un registro ordenado de acuerdo a un método establecido.
▲ Comprender con exactitud la metodología y procedimientos usados en el ensayo, incluido el tiempo e intervalos con los que será ensayada la muestra.
▲ Construir el gráfico esfuerzo-deformación a partir de los datos obtenidos de la experiencia y de las fórmulas teóricas necesarias.
TIPO DE SUELO QUE SE USA EN EL ENSAYO DE COMPRESIÓN SIMPLE
CONCLUSIONES:
El ensayo de compresión simple o no confinada es un ensayo relativamente sencillo que nos permite medir la carga última a la que un suelo sometido a una carga compresión falla. Sin embargo es muy importante tener en cuenta las simplificaciones que este ensayo supone, y por las cuales no es un método exacto, sino más bien aproximado, a pesar de esto es un ensayo muy solicitado, ya que la sencillez de su método y el equipo que utiliza lo convierten en un ensayo de bajo costo en relación a otros relacionados, como el ensayo triaxial, que requiere de equipo más especializado.
Se podría decir que este ensayo es un caso particular del ensayo triaxial, en el que la presión lateral es igual a cero, y aunque esto pueda significar una imprecisión, pues no reproduce claramente las condiciones en el terreno, en realidad se obtiene un resultado más conservador, ya que la presión lateral de confinamiento ayuda al suelo a resistir la carga, y al no existir ésta el valor obtenido sería inferior al real, lo que deja al ingeniero con un margen de seguridad adicional. En este ensayo se trabaja manteniendo la deformación constante, lo que se controla por medio del dial o deformímetro solidario a la muestra de suelo y el cronómetro, siendo la carga aplicada, o resistida, lo que varía y produce la forma de la curva esfuerzo-deformación.
