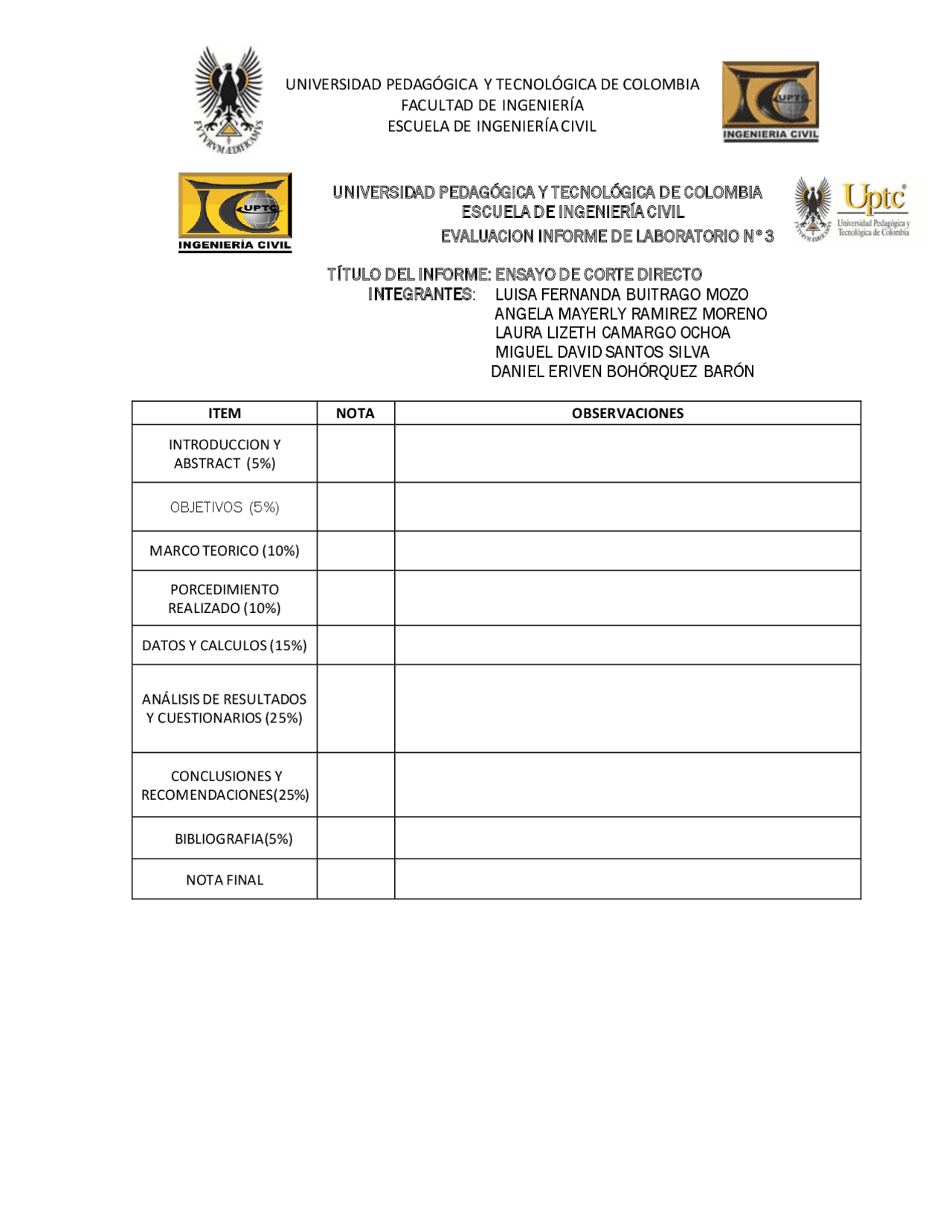

UNIVERSIDAD PEDAGÓGICA Y TECNOLÓGICA DE COLOMBIA
FACULTAD DE INGENIERÍA
ESCUELA DE INGENIERÍA CIVIL
UN IVERSIDAD PEDAGÓGICA Y TECNOLÓGICA DE COLOMBIA
ESCUELA DE INGENIERÍA CIVIL
EVALUACION INFORME DE LABORATORIO N°3
TULO D EL INFORME: ENSAYO DE CORTE DIRECTO
INTEGRANTES: LUISA FERNANDA BUITRAGO MOZO
ANGELA MAYERLY RAMIREZ MORENO
LAURA LIZETH CAMARGO OCHOA
MIGUEL DAVID SANTOS SILVA
DANIEL ERIVEN BOHÓRQUEZ BARÓN
ITEM
NOTA
OBSERVACIONES
INTRODUCCION Y
ABSTRACT (5%)
OBJETIVOS (5%)
MARCO TEORICO (10%)
PORCEDIMIENTO
REALIZADO (10%)
DATOS Y CALCULOS (15%)
ANÁLISIS DE RESULTADOS
Y CUESTIONARIOS (25%)
CONCLUSIONES Y
RECOMENDACIONES(25%)
BIBLIOGRAFIA(5%)
NOTA FINAL
pf3
pf4
pf5
pf8
pf9
pfa
pfd
pfe
pff
pf12
pf13
pf14
pf15
pf16
pf17
pf18
pf19
pf1a

Vista previa parcial del texto

¡Descarga Evaluación Informe de Laboratorio N°3: Ensayo de Corte Directo y más Guías, Proyectos, Investigaciones en PDF de Ingeniería Geotécnica solo en Docsity!

FACULTAD DE INGENIERÍA

ESCUELA DE INGENIERÍA CIVIL

UNIVERSIDAD PEDAGÓGICA Y TECNOLÓGICA DE COLOMBIA

ESCUELA DE INGENIERÍA CIVIL

EVALUACION INFORME DE LABORATORIO N°

TÍTULO DEL INFORME: ENSAYO DE CORTE DIRECTO

INTEGRANTES: LUISA FERNANDA BUITRAGO MOZO

ANGELA MAYERLY RAMIREZ MORENO

LAURA LIZETH CAMARGO OCHOA

MIGUEL DAVID SANTOS SILVA

DANIEL ERIVEN BOHÓRQUEZ BARÓN

ITEM NOTA OBSERVACIONES

INTRODUCCION Y

ABSTRACT (5%)

OBJETIVOS (5%)

MARCO TEORICO (10%)

PORCEDIMIENTO

REALIZADO (10%)

DATOS Y CALCULOS (15%)

ANÁLISIS DE RESULTADOS

Y CUESTIONARIOS (25%)

CONCLUSIONES Y

RECOMENDACIONES(25%)

BIBLIOGRAFIA(5%)

NOTA FINAL

FACULTAD DE INGENIERÍA

ESCUELA DE INGENIERÍA CIVIL

LABORATORIO N°

ENSAYO DE CORTE DIRECTO

LUISA FERNANDA BUITRAGO MOZO

ANGELA MAYERLY RAMÍREZ MORENO

LAURA LIZETH CAMARGO OCHOA

MIGUEL DAVID SANTOS SILVA

DANIEL ERIVEN BOHÓRQUEZ BARÓN

COD: 201813399

COD: 201812247

COD: 201812086

COD: 201711865

COD: 201724126

GRUPO 1

Presentado a: Ingeniera Lesly Nathalie López Valiente

En el área de Geotecnia Aplicada I

Monitora: Evelyn Cáceres

Fecha de realización del ensayo:21/08/202 1

Fecha de entrega del informe: 26/08/

UNIVERSIDAD PEDAGÓGICA Y TECNOLÓGICA DE COLOMBIA

FACULTAD DE INGENIERÍA

ESCUELA DE INGENIERÍA CIVIL

GEOTECNIA APLICADA I

TUNJA

CONTENIDO

FACULTAD DE INGENIERÍA

ESCUELA DE INGENIERÍA CIVIL

ABSTRACT

This laboratory practice was carried out in a virtual way with the theoretical

foundation and with the audio-visual support. the practice about direct cut was

carried out of an unaltered clay soil sample however this practice is also valid to silts

or sands samples. This samples, are taken of the work field and carried to the

laboratory. After, the samples are prepared to be subjected to direct cut whit an

electronic equipment. this experience search for to classify the samples by the cut

resistance and their internal friction angle of every sample.

The parameters to classify this samples, are on the rule: INVE 154

Keywords: direct cut, unaltered sample, cut resistance, internal friction angle.

FACULTAD DE INGENIERÍA

ESCUELA DE INGENIERÍA CIVIL

INTRODUCCIÓN

El estudio geotécnico del suelo permite reconocer características para el desarrollo

de proyectos ingenieriles, como la construcción de taludes, represas, entre otros; el

correcto análisis de estos factores determina el éxito en la realización de estos.

las propiedades que se pueden determinar mediante el ensayo de corte directo, es

el Angulo de fricción interna y la cohesión del suelo estudiado, que son propiedades

geo mecánicas indispensables para la ejecución de cualquier proyecto.

El procedimiento está ilustrado en la norma INVE - 154 COMO “ENSAYO DE

CORTE DIRECTO (CD)”, El cual inicia con el tallado y perfilamiento de una muestra

inalterada o alterada, que es depositada en un soporte compuesto de dos piezas,

de tal manera que la muestra es totalmente confinada en el soporte para ser

sometida a fuerza axial y de cizallamiento. estas fuerzas son ejecutadas por un

equipo electrónico el cual por norma se indica ejecutar el ensayo a una velocidad

entre los 5 mm /min y 0.0005 mm /min, con desplazamiento de 10 mm del corte y

con un tiempo de duración entre 2 min y 14 días.

Con este ensayo se busca simular las deformaciones y/o fatiga a la que será

sometido un suelo a causa de la aplicación de la carga de una estructura y/o obra

de ingeniería civil.

FACULTAD DE INGENIERÍA

ESCUELA DE INGENIERÍA CIVIL

2. MARCO TEÓRICO

El ensayo de corte directo nos permite determinar las propiedades geomecánicas

de una muestra de suelo sometiendo dicha muestra a fatigas y/o deformaciones que

simulen las condiciones reales que existirán en campo producto de la aplicación de

una carga, de esta manera se evalúa las características de resistencia al corte

determinando así parámetros como el Angulo de fricción interna y cohesión.

En este ensayo tomamos una muestra de suelo que puede ser tanto inalterada

como alterada la muestra es sometida a una condición de carga normal e inducido

a una condición de compresión de cizallamiento generando una falla directa e

induciendo una superficie de falla de cizallamiento.

El Angulo de fricción interna este puede ser el parámetro mas importante obtenido

durando el ensayo de corte directo, lo cual permite evaluar sus capacidades

portantes tanto ultima como admisible, esta es una propiedad de los materiales

granulares.

La cohesión se puede definir como la atracción entre las moléculas que componen

el suelo, originadas por las fuerzas internas del material, así como también por las

películas de agua, es por esto que la fuerza de cohesión está directamente

relacionada con el contenido de humedad, aunque si la cantidad de agua presente

en el suelo es demasiado alta el suelo perderá su plasticidad pasando a un estado

líquido.

Generalmente el ensayo de corte directo suele utilizarse principalmente en las

siguientes condiciones:

  • Resistencia al corte de un suelo no cohesivo (arenas y gravas) que es

prácticamente independiente del tiempo

  • Resistencia al corte drenado para suelos cohesivos, en que el

desplazamiento debe ser muy lento para permitir el drenaje durante el

ensayo.

FACULTAD DE INGENIERÍA

ESCUELA DE INGENIERÍA CIVIL

  • Resistencia al corte residual, drenado, para suelos tales como arcillas en las

que se refieren desplazamientos muy lentos y deformaciones muy grandes.

  • Resistencia al corte para suelos muy finos bajo condiciones no drenadas en

que el corte es aplicado en forma rápida.

A su vez este ensayo de puede clasificar en los siguientes tipos:

  • Ensayos no consolidados – no drenados

El corte se inicia antes de consolidar la muestra bajo la carga normal

(vertical). Si el suelo es cohesivo, y saturado, se desarrollará exceso

de presión de poros. Este ensayo es análogo al ensayo Triaxial no

consolidado – drenado.

  • Ensayo consolidado – no drenado

Se aplica la fuerza normal, se observa el movimiento vertical del

deformímetro hasta que pare el asentamiento antes de aplicar la

fuerza cortante. Este ensayo puede situarse entre los ensayos triaxiales

consolidado – no drenado y consolidado – drenado.

  • Ensayo consolidado – drenado

La fuerza normal se aplica, y se demora la aplicación del corte hasta que se

haya desarrollado todo el asentamiento; se aplica a continuación la fuerza

cortante tan lento como sea posible para evitar el desarrollo de presiones

de poros en la muestra. Este ensayo es análogo al ensayo Triaxial

consolidado – drenado.

FACULTAD DE INGENIERÍA

ESCUELA DE INGENIERÍA CIVIL

4. EJEMPLOS DE CÁLCULO

1.1. Fuerza Cortante

− 8

2

− 8

2

1.2. ɛh

𝜀ℎ = 𝐷𝑖á𝑚𝑒𝑡𝑟𝑜 𝑑𝑒 𝑙𝑎 𝑚𝑢𝑒𝑠𝑡𝑟𝑎 − 𝐷𝐸𝐹𝐻

1.3. ɛv

1.4. Área corregida

Después de graficar el área de la intersección vs deformación, se reemplaza en

la ecuación de la recta:

Á𝑟𝑒𝑎 𝑐𝑜𝑟𝑟𝑒𝑔𝑖𝑑𝑎 = − 5. 7224 𝑐𝑚 ∗ ( 0. 0254 𝑐𝑚) + 25. 742 𝑐𝑚

2

FACULTAD DE INGENIERÍA

ESCUELA DE INGENIERÍA CIVIL

Á𝑟𝑒𝑎 𝑐𝑜𝑟𝑟𝑒𝑔𝑖𝑑𝑎 = 25. 597 𝑐𝑚

2

1.5. Intercepto de cohesión y ángulo de fricción interna

𝑐 = 𝐴 → 𝑇é𝑟𝑚𝑖𝑛𝑜 𝑖𝑛𝑑𝑒𝑝𝑒𝑛𝑑𝑖𝑒𝑛𝑡𝑒 𝑑𝑒 𝑙𝑎 𝑒𝑐 𝑑𝑒 𝑙𝑎 𝑟𝑒𝑐𝑡𝑎 𝑑𝑒 𝜏 𝑣𝑠 𝜎𝑛

∅ = tan

− 1

∅ = tan

− 1

FACULTAD DE INGENIERÍA

ESCUELA DE INGENIERÍA CIVIL

Tabla N°3: Resultados probeta 3

CARGA NORMAL

(Kg)

15 PROBETA 3

DEFH DEFV (cm)

CARGA

HORIZONTAL

(Kg)

FUERZA

CORTANTE

ɛh ɛv

ÁREA

CORREGIDA

σn τ

0 0 0.0000 Kg cm cm cm2 (Kg/cm2) (Kg/cm2)

0.0254 0 4.0000 0.01240 5.670 3.485 25.32744352 0.59224 4.896E- 04

0.0508 0.001016 8.1000 0.02511 5.644 3.484 25.18288704 0.59564 9.973E- 04

0.0762 0.002667 11.7000 0.03628 5.619 3.482 25.03833056 0.59908 1.449E- 03

0.1016 0.0040386 13.9000 0.04310 5.593 3.481 24.89377408 0.60256 1.731E- 03

0.127 0.005207 15.8000 0.04899 5.568 3.480 24.7492176 0.60608 1.980E- 03

0.1524 0.0089154 16.1000 0.04993 5.543 3.476 24.60466112 0.60964 2.029E- 03

0.1778 0.0101346 17.7000 0.05489 5.517 3.475 24.46010464 0.61324 2.244E- 03

0.2032 0.0125222 19.4000 0.06016 5.492 3.472 24.31554816 0.61689 2.474E- 03

0.254 0.0156718 22.2000 0.06885 5.441 3.469 24.0264352 0.62431 2.866E- 03

0.3048 0.0173228 22.9000 0.07102 5.390 3.468 23.73732224 0.63192 2.992E- 03

Fuente: Elaboración propia

Gráfica N°1: Área vs deformación probeta 1

Fuente: Elaboración propia

Gráfica N°3: Área vs deformación probeta 3

y = - 5,7224x + 25,

R² = 1

23,

24

24,

25

25,

26

0 0,05 0,1 0,15 0,2 0,25 0,3 0,

Área (cm2)

Deformación (cm)

Área vs deformación

FACULTAD DE INGENIERÍA

ESCUELA DE INGENIERÍA CIVIL

Fuente: Elaboración propia

Gráfica N°3: Área vs deformación probeta 3

Fuente: Elaboración propia

Gráfica N°4: τ(máx) vs σn(máx)

y = - 5,7773x + 26,

R² = 1

24,

24,

24,

25

25,

25,

25,

25,

26

26,

26,

0 0,05 0,1 0,15 0,2 0,25 0,3 0,

Área (cm2)

Deformación (cm)

Área vs deformación

y = - 5,6912x + 25,

R² = 1

23,

24

24,

25

25,

26

0 0,05 0,1 0,15 0,2 0,25 0,3 0,

Área (cm2)

Deformación (cm)

Área vs deformación

FACULTAD DE INGENIERÍA

ESCUELA DE INGENIERÍA CIVIL

6. CUESTIONARIO

  • Realice una breve descripción de cómo se realizaría este ensayo en

rocas y en que cambia el fundamento teórico, si es el caso.

El ensayo de corte directo en rocas tiene como finalidad encontrar el ángulo

de fricción residual en testigos de rocas que han sido previamente

fracturados, este ensayo se puede aplicar en rocas duras o blandas y en

testigos de rocas que contengan planos de falla o discontinuidades naturales

o artificiales.

Es necesario conocer la diferencia entre el ángulo de fricción interna y ángulo

de fricción residual. El ángulo de fricción interna actúa mientras la roca no ha

fallado y el ángulo de fricción residual actúa cuando se ha producido la falla.

El procedimiento que se lleva a cabo para este ensayo es: Primero se debe

extraer una muestra significativa teniendo en cuenta la dirección posible del

deslizamiento, luego se realiza el tallado de la muestra, se registra el

diámetro o las dimensiones de la zona escogida para calcular el área de

deslizamiento y se prepara una mezcla de hormigón en proporción

volumétrica de 1:1 de cemento y arena, con agua suficiente para asegurarse

su fluidez y en lo posible como acelerante para el fraguado utilizar agua

caliente, después se prepara el molde, en el que se engrasa en todas las

partes que estarán en contacto con el hormigón y ensamblado firmemente

para prevenir el derrame de la mezcla, se hacen las conexiones hidráulicas,

se coloca la muestra (encapsulada en la mezcla) en la parte inferior de la

caja y se coloca la parte superior de la caja sobre ella. Se empezará el ensayo

aplicando una carga normal pequeña para mantener la posición. Se fija el

medidor de desplazamientos en la parte superior para lograr registrar los

movimientos horizontales. Luego se aplica la carga normal requerida con la

bomba manual, se registra y se mantiene constante, luego se aplica la carga

FACULTAD DE INGENIERÍA

ESCUELA DE INGENIERÍA CIVIL

cortante gradualmente y se registran los desplazamientos horizontales y las

cargas cortantes respectivas. Al llegar al máximo valor de fuerza cortante se

registra este valor y su desplazamiento. Posteriormente se sigue aplicando

carga cortante hasta que ésta se mantiene constante, entonces se halla el

valor de esfuerzo cortante residual. Se repite este proceso incrementando la

carga normal con una razón constante, se vuelve a colocar la muestra en su

posición inicial, teniendo cuidado que el detrito producido por el corte no se

pierda del plano de ensayo, finalmente se obtiene en cada ensayo los valores

correspondientes al esfuerzo cortante máximo y residual.

Figura 1. Equipo para ensayo de corte directo en rocas (Tomado de: https://jlz-logistica.com/web/product/equipo-

ensayo-corte-directo-rocas/)

FACULTAD DE INGENIERÍA

ESCUELA DE INGENIERÍA CIVIL

Si se observa que el valor de la cohesión tiende a cero y según el anexo 5, este

comportamiento pertenece a una arena, lo que quiere decir que probablemente la

muestra si se puede clasificar como arena, como se afirmaba en los párrafos

anteriores.

El valor del ángulo de fricción interno es mínimo lo que indica junto con el valor de

la cohesión que la arena es de baja densidad, ello quiere decir que sus partículas

están sueltas por eso son tan bajos estos valores.

FACULTAD DE INGENIERÍA

ESCUELA DE INGENIERÍA CIVIL

8. CONCLUSIONES

  • Es probable que la muestra del ensayo de corte directo se clasifique como

una arena poco densa, es decir, que tiene sus partículas sueltas, debido a las

comparaciones de las graficas 4 y 5 con los anexos disponibles,

  • Debido a que probablemente es una arena y sus partículas son sueltas, el

coeficiente de cohesión es muy pequeño junto con el ángulo de rozamiento que es

0.001799 dado en radianes.

  • La deformación de la muestra aumenta cuando el área se hace mas pequeña,

es decir, como las áreas de las probetas varían, y las cargas también, provoco que

existiera una pequeña diferencia entre las pendientes de las gráficas de área vs

deformación, teniendo en cuenta que las diferencias de áreas son mínimas la grafica

que posee la mayor pendiente es la que tiene mayores cargas.

  • Cada vez que aumenta la carga normal, aumenta la deformación en la

probeta, generando que también crezca la fuerza cortante, el esfuerzo normal y el

esfuerzo cortante.

  • La envolvente de falla tiene un punto por encima que representa un estado

imposible, ello refiere que se ha sobrepasado la combinación máxima (σ’,) del

criterio de rotura, y por tanto no es compatible con la resistencia del suelo.
