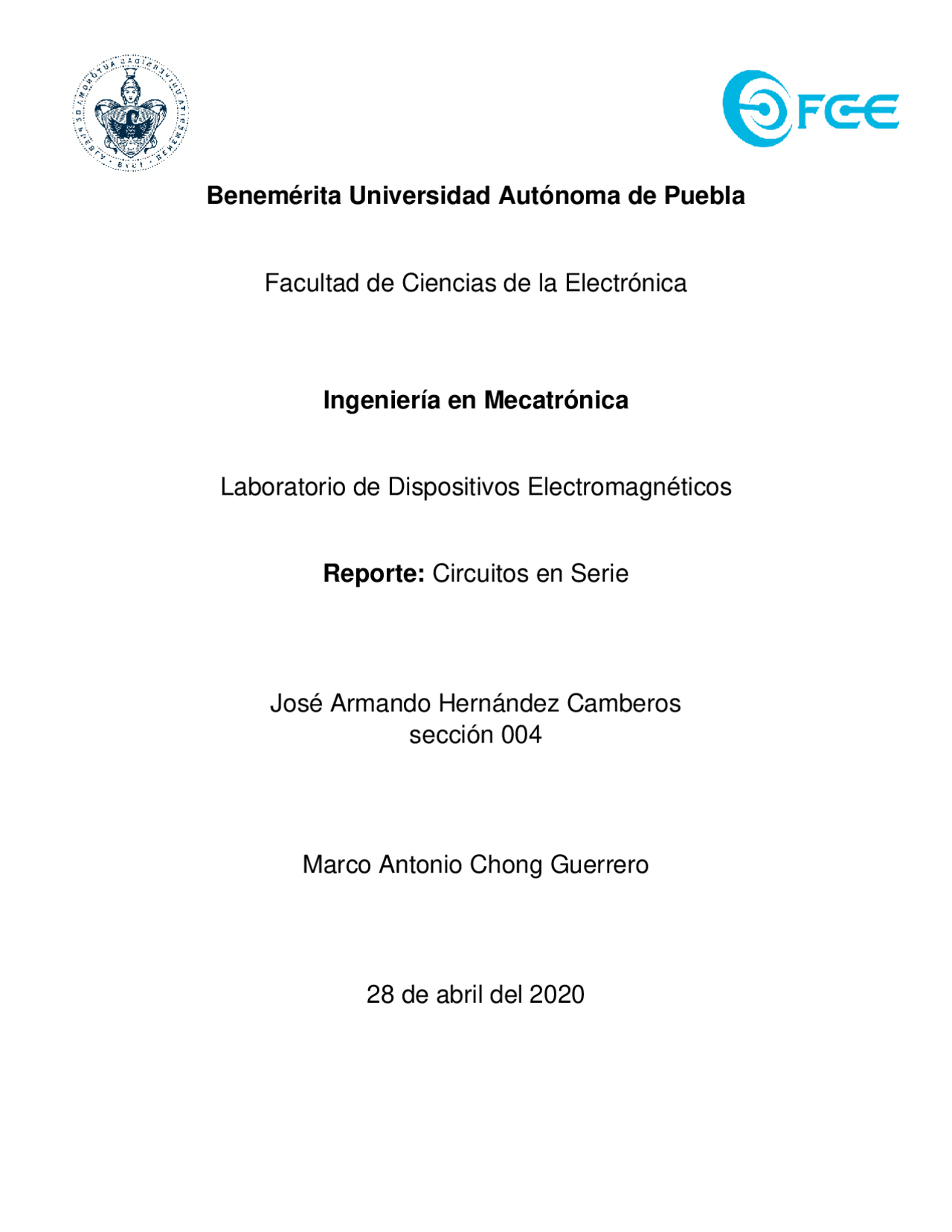

Benemérita Universidad Autónoma de Puebla
Facultad de Ciencias de la Electrónica
Ingeniería en Mecatrónica
Laboratorio de Dispositivos Electromagnéticos
Reporte: Circuitos en Serie
José Armando Hernández Camberos
sección 004
Marco Antonio Chong Guerrero
28 de abril del 2020
pf3
pf4
pf5
pf8
pf9

Vista previa parcial del texto

¡Descarga Ensayo sobre circuitos RL y más Apuntes en PDF de Electromagnetismo solo en Docsity!

Benemérita Universidad Autónoma de Puebla

Facultad de Ciencias de la Electrónica

Ingeniería en Mecatrónica

Laboratorio de Dispositivos Electromagnéticos

Reporte: Circuitos en Serie

José Armando Hernández Camberos

sección 004

Marco Antonio Chong Guerrero

28 de abril del 2020

Circuitos en serie RL circuito eléctrico que contiene una resistencia y una bobina en serie

  • Resistor.
  • Inductor.
  • U tensión en V
  • i intensidad en A
  • Resistencia eléctrica (Ω).
  • L inductancia en H
  • Corriente Continua.
  • Corriente Alterna. Leyes de Kirchhoff
  • Ley de las corrientes.
  • Ley de las tensiones. pueden funcionar con compuestos por son sus magnitudes medibles analizados por divididas en Transformada de Laplace

Circuito RL

Un circuito RL es un circuito eléctrico que contiene una resistencia y una bobina en serie. Se dice que la bobina se opone transitoriamente al establecimiento de una corriente en el circuito. La ecuación diferencial que rige el circuito es la siguiente: Donde:

  • U es la tensión en los bornes de montaje, en V;
  • i es la intensidad de corriente eléctrica en A;
  • L es la inductancia de la bobina en H;
  • Rt es la resistencia total del circuito en Ω. Cuando un elemento de un circuito eléctrico tiene una elevada inductancia se le denomina inductor y se representa como. Normalmente en tales circuitos solo se tiene en cuenta la autoinductancia del propio inductor y se desprecia la posible autoinductancia del resto del circuito, ya que la magnitud de esta última es solo una pequeña fracción de la del inductor. Transformada de Laplace. La Transformada de Laplace es una herramienta muy poderosa para la resolución de circuitos RL. La ecuación diferencial que está en el dominio del tiempo mediante la Transformada de Laplace pasa al dominio de la frecuencia. Efectuando las respectivas operaciones algebraicas y luego aplicando la Transformada Inversa de Laplace obtenemos la respuesta en el dominio del tiempo. Cabe destacar que, si bien aplicamos la Transformada de Laplace en el ámbito de la Física, más específicamente para la resolución de circuitos eléctricos, ésta podrá aplicarse en diversos campos siendo una herramienta muy útil. Definición.

Propiedades. Leyes de Kirchhoff La interacción entre los componentes individuales que conforman el circuito está dada por las leyes de Kirchhoff:

  • Ley 1 La suma algebraica de todas las corrientes que entran a cualquier unión (o nodo) de un circuito es cero.
  • Ley 2 La suma algebraica de la caída de voltaje alrededor de cualquier curva cerrada (o trayectoria) en un circuito es cero. Componentes: El circuito RL está constituido por dos elementos básicos: un resistor (que tiene una resistencia R, medida en Omhs) y un inductor (que tiene una inductancia L, medida en Henry). La corriente que circula tendrá asociada una variable i(t) (medida en Ampers).

Para resolver esta ecuación diferencial aplicamos la Transformada de Laplace en ambos miembros quedando: Aplicando linealidad obtenemos, Luego aplicando las propiedades de la transformada de Laplace, logramos: Realizando manejos algebraicos llegamos a que: Ahora debemos aplicar la transformada inversa para pasar nuevamente al dominio del tiempo. Esto es: Aplicando fracciones simples obtenemos: Distribuyendo y aplicando linealidad, Aplicando Transformada Inversa llegamos a que:

circuito a RL al cerrar el interruptor
