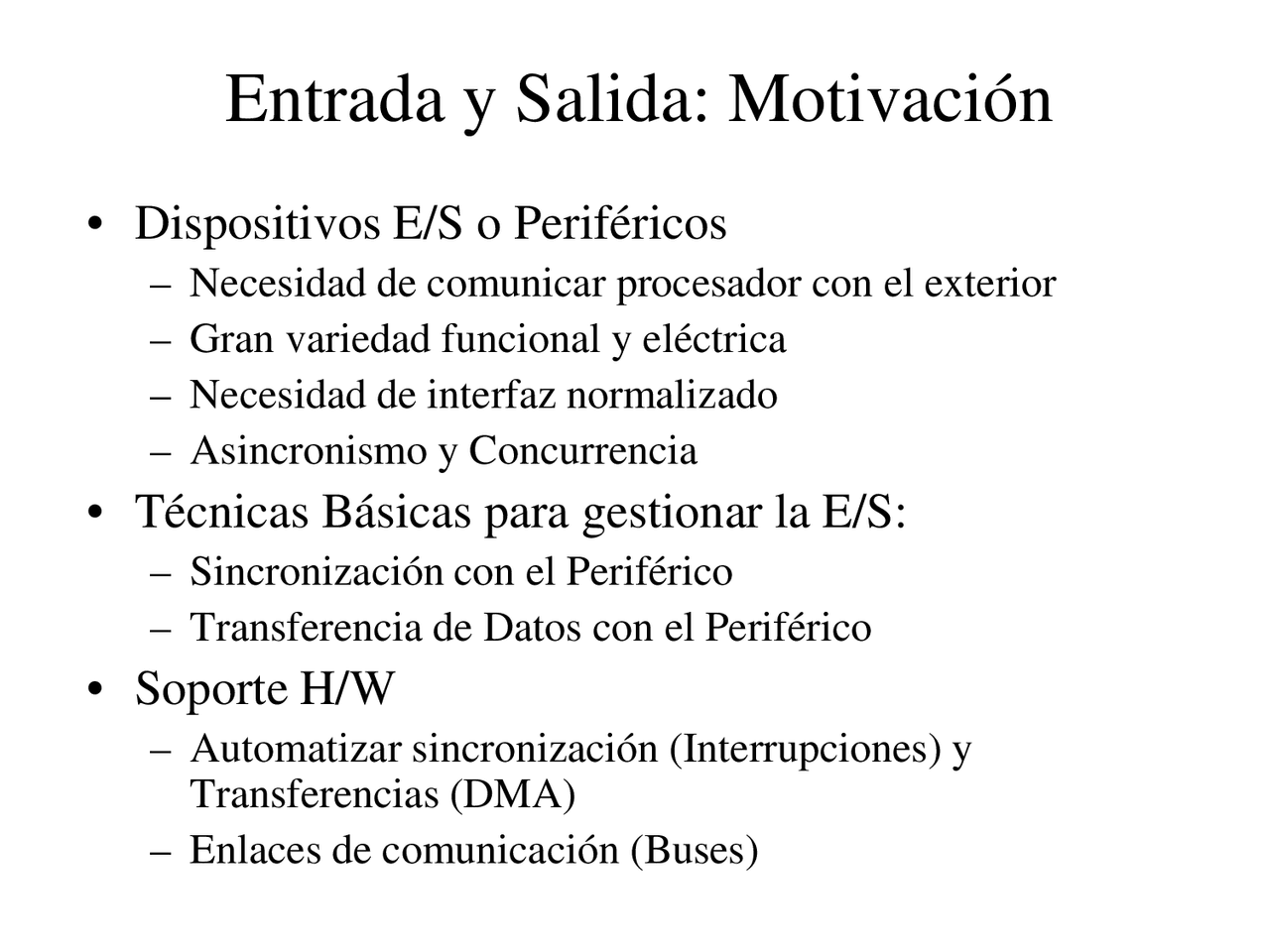

Entrada y Salida: Motivación
•Dispositivos E/S o Periféricos
–Necesidad de comunicar procesador con el exterior
–Gran variedad funcional y eléctrica
–Necesidad de interfaz normalizado
–Asincronismo y Concurrencia
•Técnicas Básicas para gestionar la E/S:
–Sincronización con el Periférico
–Transferencia de Datos con el Periférico
•Soporte H/W
–Automatizar sincronización (Interrupciones) y
Transferencias (DMA)
–Enlaces de comunicación (Buses)
pf3
pf4
pf5
pf8
pf9
pfa
pfd
pfe
pff
pf12
pf13
pf14
pf15
pf16
pf17
pf18
pf19
pf1a

Vista previa parcial del texto

¡Descarga Entrada y Salida: Comunicación entre Procesador y Periféricos - Prof. Margalef y más Apuntes en PDF de Arquitectura de ordenadores solo en Docsity!

Entrada y Salida: Motivación

  • Dispositivos E/S o Periféricos
    • Necesidad de comunicar procesador con el exterior
    • Gran variedad funcional y eléctrica
    • Necesidad de interfaz normalizado
    • Asincronismo y Concurrencia
  • Técnicas Básicas para gestionar la E/S:
    • Sincronización con el Periférico
    • Transferencia de Datos con el Periférico
  • Soporte H/W
    • Automatizar sincronización (Interrupciones) y Transferencias (DMA)
    • Enlaces de comunicación (Buses)

Dispositivos E/S o Periféricos

  • Keyboard input human 0. Device Behavior Partner Data rate (KB/sec)
  • Mouse input human 0.
  • Voice input input human 0.
  • Scanner input human 400.
  • Voice output output human 0.
  • Line printer output human 1.
  • Laser printer output human 200.
  • Graphics display output human 60,000.
  • Modem input or output machine 2.00-8.
  • Network/LAN input or output machine 500.00-6000.
  • Floppy disk storage machine 100.
  • Optical disk storage machine 1000.
  • Magnetic tape storage machine 2000.
  • Magnetic disk storage machine 2000.00-10,000.

Ejemplo: Memory Mapped Video Display

  • Los pixels de pantalla se almacenan como datos en memoria
  • Cada pixel se representa con varios bits, para codificar el color

Memory Mapped Video Display (2)

Velocidad y Cantidad de Datos

  • Teclado y Ratón: muy pocos datos pero en momentos

impredecibles

  • Pantalla de Video: muchos datos por segundo, variando

según los detalles y el movimiento de la escena

  • Discos: datos a ráfagas, y la velocidad puede variar

según la posición de la pista dentro del disco

Posicionamiento del cabezal

Periféricos: Resumen

  • Función: Comunicar y Almacenar Información
  • Rendimiento del Periférico: Ancho de Banda
    • Capacidad máxima de intercambiar información (Bytes / seg.)
  • Necesidad de normalizar la interconexión:
    • gran variedad funcional y eléctrica
    • simplificaría la incorporación de periféricos al computador
  • Asincronismo:
    • En muchas ocasiones es imposible prever el momento exacto en que habrá que transmitir un dato
  • Concurrencia:
    • Muchos periféricos funcionando simultáneamente, que pueden reclamar la atención del procesador

Interfaz: Procesador - Periféricos

Main memory

I/O controller

I/O controller

I/O controller

Disk G orauptphuicts^ Network

Memory– I/O bus

Processor

Cache

Interrupts

Disk

  • Los controladores de E/S se conectan al procesador con

un enlace (bus) normalizado

Modelo de Programación de la E/S

  • Acceso a periféricos a través

del Sistema Operativo:

Detección, Instalación dinámica, Abstracción (ficheros), Protección, Rendimiento

  • A bajo nivel los periféricos se

ven como un conjunto de

registros especiales

  • Recibir/Enviar dato == Leer/Escribir Registro
  • Enviar Orden == Escribir Reg.
  • Preguntar Estado == Leer Reg.

KBstatus 1 KBdata 00001101

Sincronización de la E/S

  • Definición : La sincronización consiste en un protocolo mediante el cual procesador y periférico se ponen de acuerdo en el momento apropiado para intercambiar información
  • Sincronización por encuesta :
    • El procesador lee un registro de estado del controlador E/S para saber cuándo la transferencia se puede realizar (dato disponible, o periférico listo para recibir)
    • El procesador ejecuta un bucle leyendo el estado del periférico hasta verificar que el estado cambia ( Espera Activa )
  • Sincronización por interrupción :
    • El procesador recibe una señal indicando que un evento en el periférico ha provocado un cambio de estado
    • El procesador lee el registro de estado para ver el cambio que se ha producido

Transferencia de Datos E/S

  • E/S Programada:
    • Procesador interviene para cada dato transferido - DMA (direct memory access) - Transferencias sin la intervención del Procesador

Interrupciones: Soporte H/W

  • Señal externa de entrada al procesador
  • Encuesta (por H/W) dentro del ciclo de instrucción
    • Al final del ciclo de instr. se comprueba petición pendiente
    • En caso positivo, se transfiere el control a un rutina de servicio de interrupción (RSI) (ó interrupt handler )
    • Cuando la RSI acaba, el programa original reanuda la ejecución

Transferencia Directa a Memoria (DMA)

  • Controlador de DMA: dispositivo que lleva a cabo transferencias de datos entre memoria y controlador de E/S de forma automática
  • El procesador sólo ha de programar la transferencia - Dirección de memoria - Puerto del Controlador E/S - Nº y Tamaño de Datos - Lectura / Escritura
  • El procesador es avisado (con una interrupción) cuando la transferencia ha finalizado (correctamente, o con error)

Técnica 2: E/S por interrupciones

  • Sincronización por Interrupciones
  • Cada Transferencia requiere la

gestión/control de la CPU

Transfer

Other activity

Técnica 3: E/S con DMA

  • Sincronización por interrupciones capturadas por DMA
  • Transferencia de datos mediante controlador DMA
    • CPU gestiona transferencias a nivel de bloques de datos

Transfer

Other activity
