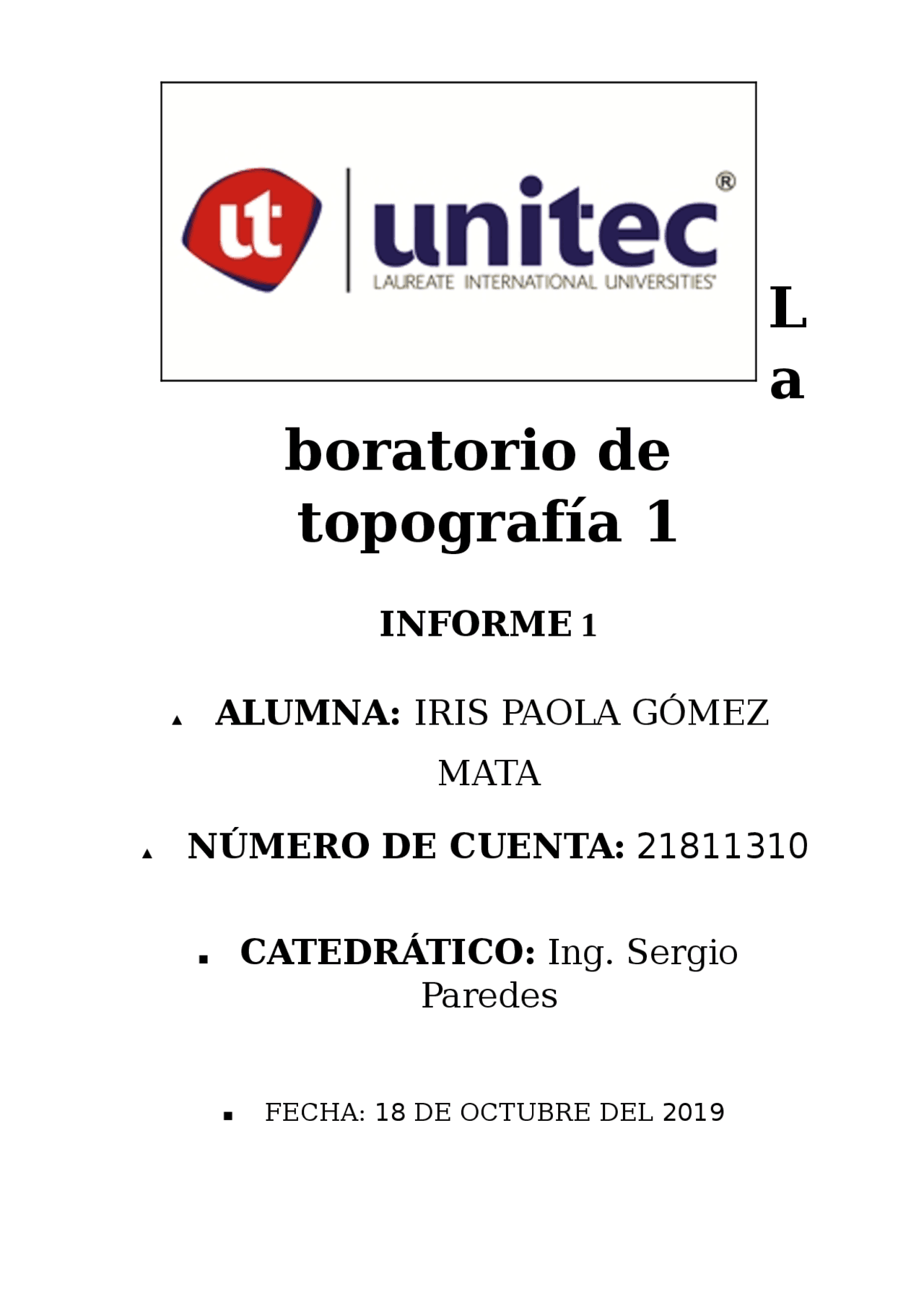

L

a

boratorio de

topografía 1

INFORME 1

▲ ALUMNA: IRIS PAOLA GÓMEZ

MATA

▲ NÚMERO DE CUENTA: 21811310

■ CATEDRÁTICO: Ing. Sergio

Paredes

■ FECHA: 18 DE OCTUBRE DEL 2019

Introducción

La topografía es una técnica que consiste en describir y representar en un plano la superficie o el relieve de un terreno. Esta representación tiene lugar sobre superficies planas, limitándose a pequeñas extensiones de terreno. En términos cortos la topografía está directamente relacionada con la medición y el posicionamiento, es por ello, que es completamente necesario el uso de diversas herramientas de medición y posicionamiento, también algunas que se usan para el mejor manejo del medio en el que se trabaja, como lo es la almádana.

Con los años la tecnología ha mejorado mucho, lo cual, ha impactado fuertemente a la topografía con el surgimiento de nuevos equipos y herramientas que facilitan el trabajo. Hoy en día se necesitan menos equipos y menos personas para la medición; la utilidad de diversas herramientas se ha ido incorporando en un solo equipo (Como la estación total robótica), sin embargo, muchas veces estos equipos no están al alcance de todos por sus altos precios o no son completamente necesarios, el ingeniero deberá conocer cuando es más conveniente el uso de cada equipo y herramientas.

En este informe se dan a conocer las herramientas más básicas de topografía; sus usos y

condiciones importantes a considerar.

Teodolito y Teodolito electrónico: Es un instrumento de medición mecánico-óptico; un telescopio montado sobre un trípode y con dos círculos graduados, uno vertical y otro horizontal, con los que se miden los ángulos con ayuda de lentes. Con otras herramientas auxiliares puede medir distancias y desniveles. Otro instrumento más sofisticado es otro tipo de teodolito más conocido como estación total.

Prisma: Un prisma topográfico es un aparato, empleado para medición en topografía, de forma circular que se encuentra constituido por un conjunto de cristales. Así, la función que cumple dichos cristales es la de proyectar la señal EMD que produce un teodolito electrónico o una estación total. De esta manera, la distancia se calcula con base en el tiempo que transcurre en ir y venir al emisor. Puede ser unidireccional o multidireccional como en la foto.

Cinta metrica o metro: es un instrumento de medida que consiste en una cinta flexible graduada y que se puede enrollar, haciendo que el transporte sea más fácil. También con ella se pueden medir líneas y superficies curvas.

Distanciometro laser: es un instrumento electrónico de medición que calcula la distancia desde el dispositivo hasta el siguiente punto al que se apunte con el láser del mismo. Su usa principalmente para interiores ya que puede que no se vea bien donde apunta el láser. Este no calcula distancias muy cortas y tiene un error de 2mm.

Nivel láser: es una herramienta electrónica para topografía y construcción que sirve para determinar nivelaciones en un plano horizontal mediante iluminación de la zona con una línea láser al estar montado sobre un tripié. Para su aplicación, el operador carga un bastón (estadal) que está equipado con un sensor movible que puede detectar el rayo láser y dar una señal cuando el sensor esta en línea con el haz. La posición del sensor en el bastón graduado permite la comparación de elevaciones entre diferentes puntos del terreno.

Estación total: Consiste en la incorporación de un distanciómetro y un microprocesador a un teodolito electrónico. Poseen una pantalla alfanumérica de cristal líquido (LCD), leds de avisos, iluminación independiente de la luz solar, calculadora, distanciómetro, trackeador y en formato electrónico. Vienen provistas de diversos programas sencillos.

Colectora: Consisten en terminales portátiles y compactos, diseñados para el uso diario en aplicaciones como control de almacenes y existencias, embarque, recepción o ventas
