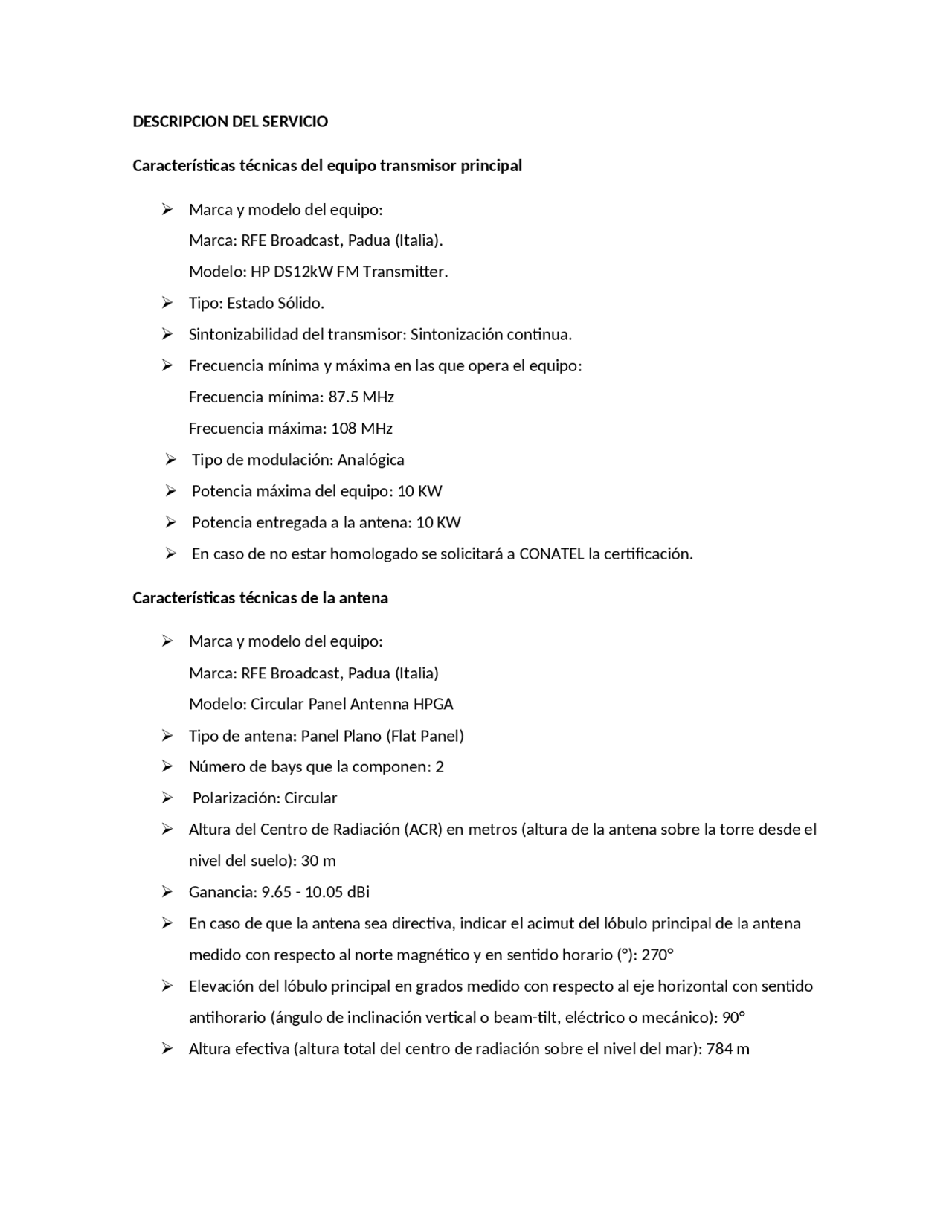

DESCRIPCION DEL SERVICIO
Características técnicas del equipo transmisor principal
Marca y modelo del equipo:
Marca: RFE Broadcast, Padua (Italia).
Modelo: HP DS12kW FM Transmitter.
Tipo: Estado Sólido.
Sintonizabilidad del transmisor: Sintonización continua.
Frecuencia mínima y máxima en las que opera el equipo:
Frecuencia mínima: 87.5 MHz
Frecuencia máxima: 108 MHz
Tipo de modulación: Analógica
Potencia máxima del equipo: 10 KW
Potencia entregada a la antena: 10 KW
En caso de no estar homologado se solicitará a CONATEL la certificación.
Características técnicas de la antena
Marca y modelo del equipo:
Marca: RFE Broadcast, Padua (Italia)
Modelo: Circular Panel Antenna HPGA
Tipo de antena: Panel Plano (Flat Panel)
Número de bays que la componen: 2
Polarización: Circular
Altura del Centro de Radiación (ACR) en metros (altura de la antena sobre la torre desde el
nivel del suelo): 30 m
Ganancia: 9.65 - 10.05 dBi
En caso de que la antena sea directiva, indicar el acimut del lóbulo principal de la antena
medido con respecto al norte magnético y en sentido horario (°): 270°
Elevación del lóbulo principal en grados medido con respecto al eje horizontal con sentido
antihorario (ángulo de inclinación vertical o beam-tilt, eléctrico o mecánico): 90°
Altura efectiva (altura total del centro de radiación sobre el nivel del mar): 784 m
