Representa la despolarización
ventricular.
- Su duración es de 0.04 a 0.11
segundos
- Es negativa y subsecuente a la R.
- Puede estar o no.
- Representa la despolarización de las
porciones basales del corazón

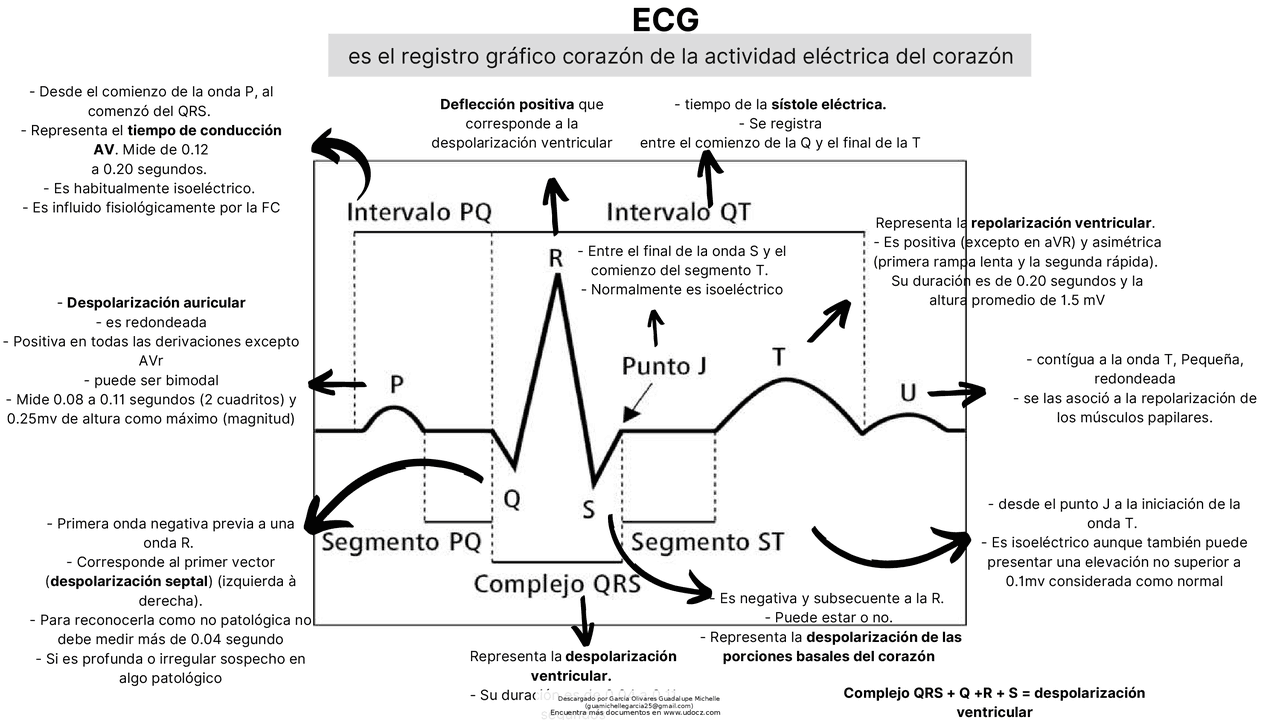

ECG
es el registro gráfico corazón de la actividad eléctrica del corazón
Deflección positiva que
corresponde a la
despolarización ventricular
- tiempo de la sístole eléctrica.
- Se registra
entre el comienzo de la Q y el final de la T
- Desde el comienzo de la onda P, al
comenzó del QRS.
- Representa el tiempo de conducción
AV. Mide de 0.12
a 0.20 segundos.
- Es habitualmente isoeléctrico.
- Es influido fisiológicamente por la FC
- Entre el final de la onda S y el
comienzo del segmento T.
- Normalmente es isoeléctrico
Representa la repolarización ventricular.
- Es positiva (excepto en aVR) y asimétrica
(primera rampa lenta y la segunda rápida).
Su duración es de 0.20 segundos y la
altura promedio de 1.5 mV
- contígua a la onda T, Pequeña,
redondeada
- se las asoció a la repolarización de
los músculos papilares.
- Despolarización auricular
- es redondeada
- Positiva en todas las derivaciones excepto
AVr
- puede ser bimodal
- Mide 0.08 a 0.11 segundos (2 cuadritos) y
0.25mv de altura como máximo (magnitud)
- Primera onda negativa previa a una
onda R.
- Corresponde al primer vector
(despolarización septal)(izquierda à
derecha).
- Para reconocerla como no patológica no
debe medir más de 0.04 segundo
- Si es profunda o irregular sospecho en
algo patológico
- desde el punto J a la iniciación de la
onda T.
- Es isoeléctrico aunque también puede
presentar una elevación no superior a
0.1mv considerada como normal
Complejo QRS + Q +R + S = despolarización
ventricular
