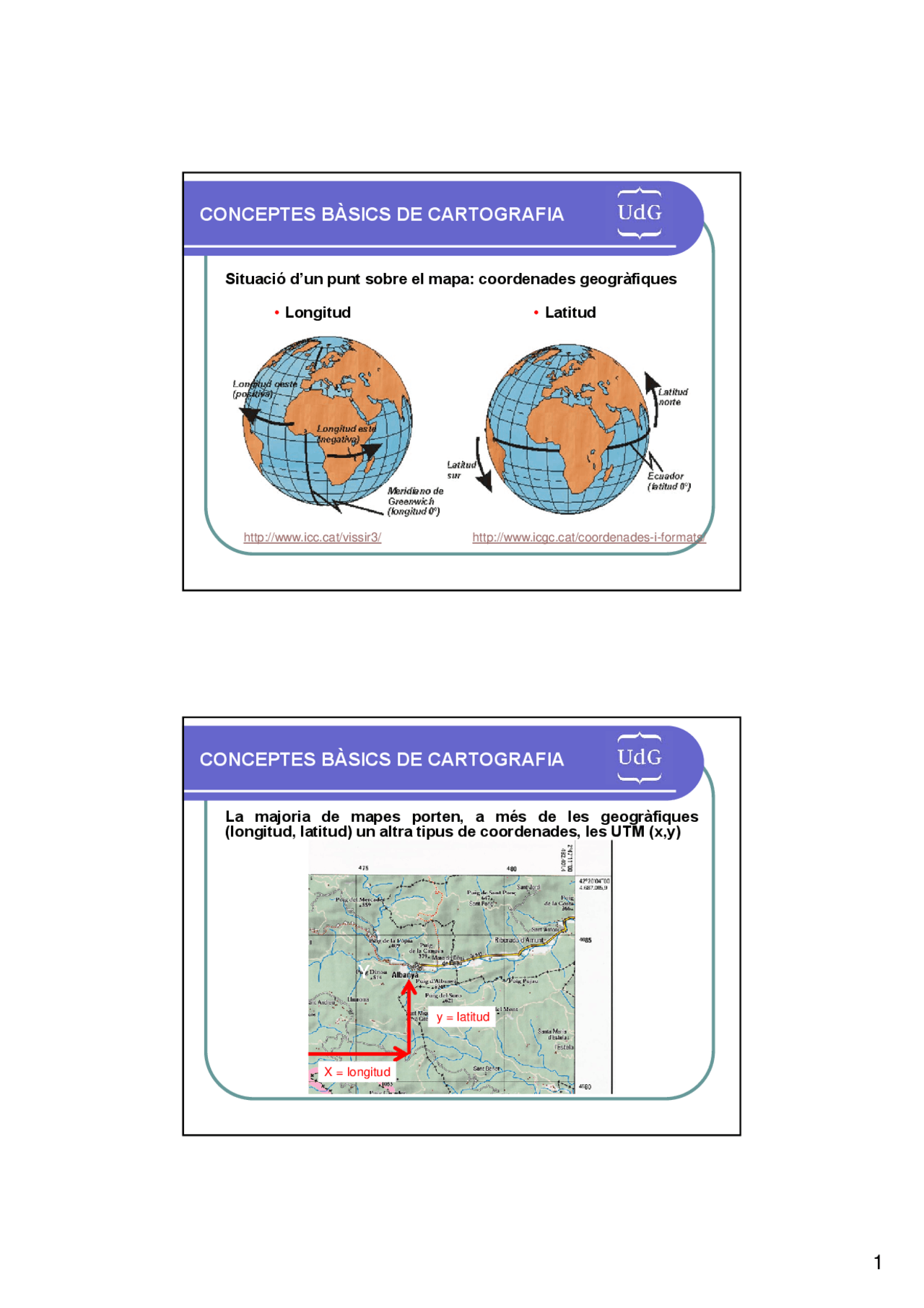

Situació d’un punt sobre el mapa: coordenades geogràfiques
http://www.icc.cat/vissir3/ http://www.icgc.cat/coordenades-i-formats/
La majoria de mapes porten, a més de les geogràfiques (longitud, latitud) un altra tipus de coordenades, les UTM (x,y)
X = longitud
y = latitud
Coordenades UTM
Són un sistema de posicionament sobre la superfície terrestre que es basa en la projecció Universal Transversa de Mercator. Estan relacionades amb els meridians i paral·lels definits en els sistemes de coordenades geogràfiques. És un sistema de coordenades cartesianes (rectangular) estandarditzat que tenen una base decimal (i no sexagesimal), mètrica (i no angular) i amb coordenades rectangulars. Es poden transformar fàcilment en coordenades geogràfiques. S’utilitzen entre els paral·lels 84ºN i 80ºS. A les regions polars s’utilitzen les coordenades UPS (Universal Polar Estereogràfica)
60 fusos de 6º d’amplitud numerats des del meridià -180º cap el est, dividits en zones de 8º de latitud.
T31 (0º- 6ºE), 40ºN-48ºN
http://www.elgps.com/documentos/utm/coordenadas_utm.html
688 km
0 km N
500 km E
10.000 km N
500 km E
http://www.elgps.com/documentos/utm/coordenadas_utm.html
http://www.elgps.com/documentos/utm/coordenadas_utm.html
ESCALA NUMÈRICA
5 cm (mapa) = 5.000 m (reals)
= 100.000 cm (reals)
= 1.000 m (reals)
Escala 1: 100.
1 cm (mapa)
1 cm (mapa)
Calculadora geodèsica ICGC
Perfil
topogràfic
Mesura de distàncies sobre el mapa
A B
A B
Distància horitzontal o reduïda
Distància real o topogràfica
EL PENDENT TOPOGRÀFIC
h = diferència de cotes
d = distància horitzontal
tg =
Cat. oposat Cat. contigu
=
h d
= arctg
h d
Angle del pendent
P =
h d
Pendent %
X 100
El nord NG NC NM
ω
δ
NG : Nord geogràfic NM : Nord magnètic NC : Nord de la quadrícula δ : Declinació magnètica ω : Convergència de la quadrícula
Conjunt de vessants inclinats cap a un mateix curs d’aigua per on s’escolen les aigües superficials. Esta limitada per les línies divisòries d’aigües.
CONCA HIDROGÀFICA Barrancs Barrancs Subconca de drenatge menor
Divisòria d’aigües per a la conca de drenatge més gran
Interfluvi
És l’àrea total que transporta les aigües d’escolament superficial fins a una sortida única, que pot ser un riu, un llac o el mar.
És sinònim de conca fluvial i conca de drenatge
Conjunt de vessants inclinats cap a un mateix curs d’aigua per on s’escolen les aigües superficials. Esta limitada per les línies divisòries d’aigües.
CONCA HIDROGÀFICA
Línia d’intersecció entre dos vessants que separa l’escolament de les aigües meteòriques, i que topogràficament coincideix amb una carena (línia que uneix els punts de màxim valor d’altura).
DIVISÒRIA D’AIGÜES
Espai territorial comprès entre dos tàlvegs veïns. Sovint inclou dos vessants que pertanyen a valls diferents.
INTERFLUVI
En el cas d’un interfluvi pla, la divisòria d’aigües és una línia molt incerta. En el cas d’una regió càrstica, la divisòria és subterrània i no te res a veure amb la morfologia superficial.
Quadricular la superfície amb quadrats d’un centímetre, o de costat igual a la escala gràfica del mapa.
Hi ha situacions que requereixen realitzar càlculs de superfícies a partir de mapes o fotografies aèries. Un mètode senzill és el següent:
Comptar el quadrats que estan totalment inclosos en la superfície que es vol mesurar (Qc), i els que no han quedat totalment inclosos (Qi ) i dividir aquests últims entre dos. Determinar nombre total de quadrats (Q (^) t ) que ocupa la superfície total a calcular. Determinar el valor real de cada quadrat a l’escala del mapa.
Sistemes de referència geodèsics Un sistema de referència geodèsic és un recurs matemàtic que permet assignar coordenades a punts sobre la superfície terrestre. Són utilitzats en geodèsia, en navegació, en cartografia i al sistema de posicionament global per a la correcta georeferenciació d'elements a la superfície terrestre.
WGS84 , Sistema geodèsic mundial que data del 1984. European Datum 1950 , datum europeu de 1950. ETRS89 , Sistema de referència terrestre europeu de 1989 molt similar al WGS84. NAD83 , datum nord-americà de 1983 el qual és molt similar al WGS84.
Fotografia aèria estereoscòpica Successió lineal consecutiva de fotografies fetes en vertical des d’un avió o satèl·lit que circula a una altitud regular i coneguda. Cada fotografia es solapa parcialment amb les veïnes, fet que permet una visió estereoscòpica (tridimensional) del territori.
Fotografia aèria estereoscòpica (fotogrametria)
Ortofotomapes Ortofotomapa: Mapa obtingut a partir de fotografies aèries corregides digitalment per tal d’eliminar-ne la distorsió, i al qual es sobreposen elements propis dels mapes topogràfics.
Aplicacions amb visors 3D Tot Catalunya en 3D amb els cims emblemàtics
http://betaserver.icgc.cat/cesium/100cims.html
Model digital del terreny (MDT) Mapa en relleu obtingut amb eines informàtiques que permeten dividir el territori en una quadrícula (píxels) a la qual es poden assignar valors individuals de diferents paràmetres per cada punt individual (altitud, pendent, orientació...). Sovint es superposa a altres tipus de cartografia, tot combinant tècniques d’il·luminació, textura o coloracions virtuals per obtenir cartogràfica analítica.
Model digital del terreny (MDT)
Model digital d’elevacions (MDE)
Elements d’un mapa:
Nom del mapa Número del full Sèrie i escala Col·lecció Organisme editor
Portada
Elements d’un mapa: toponímia
Elements d’un mapa: orografia i costa (altimetria i batimetria)
Elements d’un mapa.
Hidrografia Obra hidràulica
