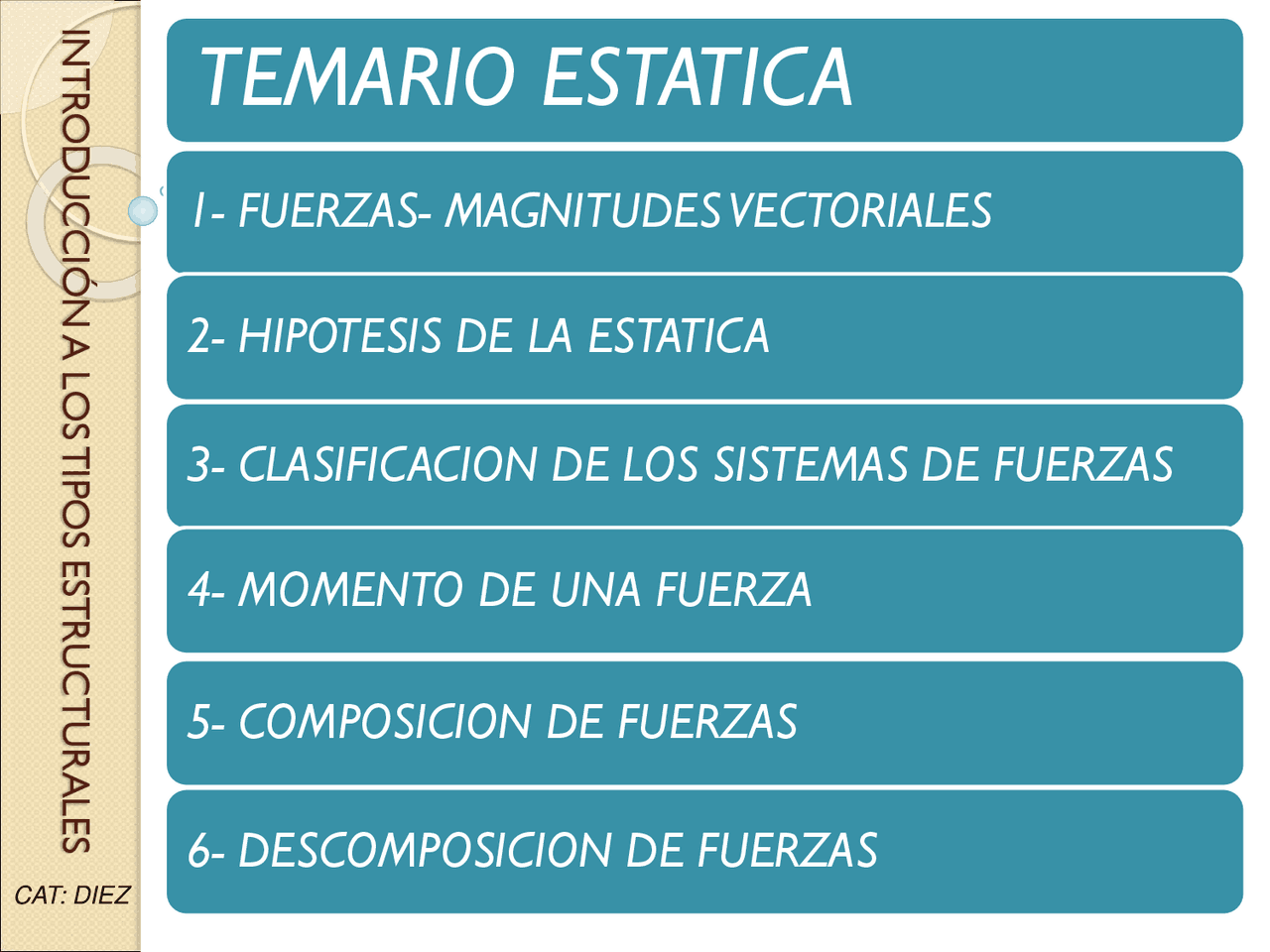

TEMARIO ESTATICA

1 - FUERZAS- MAGNITUDES VECTORIALES

2 - HIPOTESIS DE LA ESTATICA

3 - CLASIFICACION DE LOS SISTEMAS DE FUERZAS

4 - MOMENTO DE UNA FUERZA

5 - COMPOSICION DE FUERZAS

6 - DESCOMPOSICION DE FUERZAS

CAT: DIEZ

INTRODUCCIÓN A LOS TIPOS ESTRUCTURALES

FUERZAS DEFINICION
LA FISICA DEFINE FUERZA COMO TODO AQUELLO QUE TIENDE A MODIFICAR EL
ESTADO DE REPOSO O DE MOVIMIENTO DE UN CUERPO.
MAGNITUDES VECTORIALES
LAS FUERZAS SON MAGNITUDES VECTORIALES, YA QUE SON DEFINIDAS POR UN
VECTOR.
UN VECTOR ES UN SEGMENTO ORIENTADO , CUYOS ELEMENTOS SON:

1 - FUERZAS- MAGNITUDES VECTORIALES

f 1 f 2

3 - RECTA DE ACCION
HABIENDO DEFINIDO EL ANGULO QUE FORMA LA FUERZA CON UNO DE LOS EJES
EXISTEN INFINITAS FUERZAS QUE CUMPLEN ESTE REQUISITO, PERO SI INDICO LA
DISTANCIA SOBRE UNO DE LOS EJES AL OTRO EXISTE UNA SOLA RECTA QUE
CUMPLE ESTE REQUISITO (POR EJEMPLO DISTANCIA EN X AL EJE Y)
4 - SENTIDO
FIJADA LA DIRECCION EXISTEN 2 DIRECCIONES POSIBLES, EL SENTIDO ES HACIA
DONDE SE DIRIGE LA FUERZAY ESTA INDICADO POR LA FLECHA.
5 - PUNTO DE APLICACION
UN VECTOR PUEDE SER:
- APLICADO : CUANDO TIENE UN PUNTO DE APLICACIÓN DEFINIDO
- AXIL : CUANDO SE DESPLAZA LIBREMENTE SOBRE SU RECTA DE ACCION, Y NO SE
MODIFICA SU EFECTO SOBRE EL CUERPO EN EL QUE ACTUA.
EN ESTRUCTURAS TRABAJAMOS CON VECTORES AXILES, POR LO TANTO NO
TENEMOS EN CUENTA EL PUNTO DE APLICACIÓN, CONSIDERAMOS SU UBICACIÓN
EN EL PLANO.
DEBEMOS DEFINIR ADEMAS 2 CONCEPTOS IMPORTANTES:
BIFUERZA:
SON 2 FUERZAS QUE ACTUAN SOBRE LA MISMA RECTA DE ACCION, TIENEN LA
MISMA INTENSIDAD Y SENTIDO CONTRARIO, POR LO TANTO SU EFECTO SOBRE UN
SISTEMA DE FUERZAS ES NULO.

Si a un sistema de fuerzas se agrega o suprime una “BIFUERZA” no se producirá cambio alguno en dicho sistema, ya que su efecto es nulo. PAR DE FUERZAS ES UN SISTEMA DE DOS FUERZAS PARALELAS DE IGUAL INTENSIDAD Y SENTIDO CONTRARIO, CUYA RESULTANTE ES NULA , SIN EMBARGO NO ESTÁ EN EQUILIBRIO, SU EFECTO MECÁNICO ES UN GIRO

3 - PRINCIPIO DE SUPERPOSICION DE EFECTOS - RESULTANTE
SI UN CONJUNTO DE FUERZAS O PARES DE FUERZAS ACTÚAN SOBRE UN MISMO
CUERPO RÍGIDO, CADA UNA DE ELLAS LO HACE CON TOTAL INDEPENDENCIA DE
TODAS LAS DEMÁS.
LA TOTALIDAD DE LAS FUERZAS SE PODRÍAN REMPLAZAR POR UNA FUERZA ÚNICA.
LA TOTALIDAD DE LOS PARES SE PUEDE REMPLAZAR POR UN ÚNICO PAR.
4 - PRINCIPIO DEL PARALELOGRAMO
LA RESULTANTE R DE UN SISTEMA DE DOS FUERZAS CONCURRENTES ES LA
DIAGONAL DEL PARALELOGRAMO QUE TIENE POR LADOS A LAS FUERZAS DADAS.

R

f 3 f 2 f 1 f 4

f 2 f 1 a Ya Xa X+

Y+

//f 1 f 2 f 1 a Ya Xa X+

Y+

//f 1 //f 2 f 2 f 1 a Ya Xa X+

Y+

R //f 1 //f 2 f 2 f 1 a Ya Xa X+

Y+

1 - SE POSICIONAN LAS 2 FUERZAS EN UN SISTEMA DE EJES CARTESIANOS 2 - SE TRAZA UNA PARALELA A F 1 POR EL EXTREMO DE F 2 3 - SE TRAZA UNA PARALELA A F 2 POR EL EXTREMO DE F 1 4 – LA RESULTANTE ES LA DIAGONAL DEL PARALELOGRAMO

SI EL SISTEMA SE ENCUENTRA EN
EQUILIBRIO, TODA ACCION PRODUCE
UNA REACCION DE IGUAL
INTENSIDAD Y SENTIDO CONTRARIO.
SE DENOMINA SISTEMA DE FUERZAS AL CONJUNTO DE FUERZAS QUE ACTUA
SOBRE UN CUERPO.
COMPONER UN SISTEMA DE FUERZAS ES
HALLAR UNA UNICA FUERZA LLAMADA
RESULTANTE QUE PRODUZCA EL MISMO
EFECTO MECANICO QUE EL SISTEMA, ES
DECIR UNA FUERZA EQUIVALENTE.

3 - CLASIFICACION DE LOS SISTEMAS DE FUERZAS

CLASIFICACION DE LOS SISTEMAS DE FUERZAS

1 - COLINEALES

2 - CONCURRENTES

3 - PARALELAS

4 - NO CONCURRENTES O CUALESQUIERA

1 - COLINEALES

SE DENOMINA FUERZAS COLINEALES A AQUELLAS QUE ACTUAN SOBRE LA

MISMA RECTA DE ACCION.

2 - CONCURRENTES
LLAMAMOS FUERZAS CONCURRENTES A AQUELLAS CUYAS RECTAS DE ACCION
SE ENCUENTRAN EN UN PUNTO.
DICHO PUNTO PUEDE, O NO, COINCIDIR CON LOS PUNTOS DE APLICACIÓN DE LAS
FUERZAS, PERO SI DEBERIAN COINCIDIR SUS RECTAS DE ACCION.
4 - NO CONCURRENTES O CUALESQUIERA
LLAMAMOS FUERZAS NO CONCURRENTES O CUALESQUIERA , A AQUELLAS CUYAS
RECTAS DE ACCION NO CONCURREN EN UN PUNTO NI SON PARALELAS.

b a c

MOMENTO DE UNA FUERZA ES EL PRODUCTO DE LA INTENSIDAD DE UNA
FUERZA POR SU DISTANCIA A UN PUNTO A , ES DECIR QUE DICHA DISTANCIA SERA
MEDIDA EN FORMA PERPENDICULAR A LA RECTA DE ACCION.
EL EFECTO MECÁNICO ES UN GIRO , POSITIVO EN SENTIDO HORARIO ,
NEGATIVO ANTI- HORARIO

UNIDADES: - +

Knm-Tm-Kgm 4 - MOMENTO DE UNA FUERZA

f 2 f 1 f 1 =5t f 2 =5t d=3m f 2 f 1 1- 2 f 1 =5t f 2 =5t d=3m (^0) Polígono de fuerzas cerrado (^) R= 3 2 1 1- 2 f 1 =5t f 2 =5t d=3m (^0) Polígono funicular abierto (^) Sistema no está en equilibrio Polígono de fuerzas cerrado R=

LA RESULTANTE DE UN
PAR ES NULA, SIN
EMBARGO NO ESTÁ EN
EQUILIBRIO, YA QUE EL
POLÍGONO FUNICULAR
QUEDA ABIERTO POR LO
QUE SE PRODUCE UN
GIRO.
PARA COMPONER SISTEMAS DE FUERZAS EXISTEN METODOS GRAFICOS Y
ANALITICOS
1 - COMPOSICION DE FUERZAS COLINEALES
SON LAS QUE COMPARTEN LA MISMA RECTA RECTA DE ACCIONY PUEDEN SER:
- DE IGUAL SENTIDO

5 - COMPOSICION DE FUERZAS LA RESULTANTE DE UN SISTEMA DE FUERZAS COLINEALES DE IGUAL SENTIDO ES OTRA FUERZA DE IGUAL DIRECCION Y SENTIDO CUYA INTENSIDAD ES LA SUMA DE LAS FUERZAS DADAS.
