Estructura de edificio multifamiliar, Ejercicios de Teoria de Estructuras

Universidad Tecnológica del Peru (UTP) - LimaTeoria de Estructuras

Estructura de edificio unifamiliar de 5 pisos

Tipo: Ejercicios

2024/2025

Subido el 13/10/2025

luka-couffaine-1
luka-couffaine-1 🇵🇪

3 documentos

1 / 1

Toggle sidebar

Esta página no es visible en la vista previa

¡No te pierdas las partes importantes!

bg1
1
2
3
4
RAMPA
4 ESTACIONAMIENTOS
PLANTA PRIMER NIVEL
SS.HH.
NPT=+0.15
PISO CERAMICO
0.40mx0.40m
SALA - COMEDOR
NPT=+0.15
PISO PORCELANATO ALTO
TRANSITO 0.60mx0.60m
COCINA
NPT=+0.15
PISO CERAMICO
0.40mx0.40m
COLOR BLANCO
DORMITORIO 3
NPT=+0.15
DORMITORIO 2
NPT=+0.15
DORMITORIO 1
NPT=+0.15
DORMITORIO PRINCIPAL
NPT=+0.15
DORMITORIO 1
NPT=+0.15
SS.HH.
NPT=+0.15
PISO CERAMICO
0.40mx0.40m
SS.HH.
NPT=+0.15
PISO CERAMICO
0.40mx0.40m
TERRAZA 1
NPT=+0.00
PISO TERRAZO DE CONCRETO
COLOR GRIS
MURO BAJO H=1.15m
P-2
P-2
P-2
P-1
P-1
C. BASURA
NPT=+0.15
PISO CEMENTO PULIDO
D1 D2
P-4
P-4
P-3
P-4
NPT=+0.25
PISO CEMENTO PULIDO
UNIDAD DE VIV. 1
NPT=+0.15
INGRESO
VB 0.50
1.95
1.10
VA 2.00
0.45
1.35
VB 1.00
1.45
2.50
VB 0.50
1.85
1.10
VB 0.50
1.85
1.00
VB 0.50
1.85
1.10
VA 2.00
0.45
1.20
VA 2.00
0.45
1.45
HALL ESCALERA
NPT=+0.15
PISO CEMENTO PULIDO
PASADIZO
NPT=+0.00
PISO TERRAZO DE CONCRETO
COLOR GRIS P-1
VA 2.00
0.45
1.00
COMEDOR
NPT=+0.15
PISO PORCELANATO ALTO
TRANSITO 0.60mx0.60m
SALA
NPT=+0.15
PISO PORCELANATO ALTO
TRANSITO 0.60mx0.60m
COCINA
NPT=+0.15
PISO CERAMICO
0.40mx0.40m
COLOR BLANCO
P-2
P-4
VB 1.00
1.35
4.00
VB 1.00
1.45
1.65
VB 1.00
1.45
2.55
VA 2.00
0.45
0.85
VB 1.00
1.45
1.85
JARDIN
JARDIN
TERRAZA 1
NPT=+0.00
PISO TERRAZO DE CONCRETO
COLOR GRIS
SS.HH.
NPT=+0.15
PISO CERAMICO
0.40mx0.40m
P-3
P-3
P-4
UNIDAD DE VIV. 2
NPT=+0.15
INGRESO
NPT=+0.15
PISO BLOQUE DE CONCRETO
COLOR GRIS
1
1''
2
2'
3
4
6
6'
5
7
6''
A C GE
1
1'
1'''
2
5'
7
3
4
4'
BERMA
NPT=+0.00
GRAS NATURAL
VEREDA
NPT=+0.15
A B B' D D' F G
5
C C
PISO TIPO PARQUET DE MADERA
120 x 12 cm
COLOR CEREZO
PISO TIPO PARQUET DE MADERA
120 x 12 cm
COLOR CEREZO
PISO TIPO PARQUET DE MADERA
120 x 12 cm
COLOR CEREZO
PISO TIPO PARQUET DE MADERA
120 x 12 cm
COLOR CEREZO
PISO TIPO PARQUET DE MADERA
120 x 12 cm
COLOR CEREZO
CISTERNA
5.00m3
AREA DE
BOMBAS
Bloque de Concreto
con Areas verdes
Bloque de Concreto
con Areas verdes
Bloque de Concreto
con Areas verdes
Bloque de Concreto
con Areas verdes
1
2
3
4
RAMPA
4 ESTACIONAMIENTOS
PLANTA PRIMER NIVEL
SS.HH.
NPT=+0.15
PISO CERAMICO
0.40mx0.40m
SALA - COMEDOR
NPT=+0.15
PISO PORCELANATO ALTO
TRANSITO 0.60mx0.60m
COCINA
NPT=+0.15
PISO CERAMICO
0.40mx0.40m
COLOR BLANCO
DORMITORIO 3
NPT=+0.15
DORMITORIO 2
NPT=+0.15
DORMITORIO 1
NPT=+0.15
DORMITORIO PRINCIPAL
NPT=+0.15
DORMITORIO 1
NPT=+0.15
SS.HH.
NPT=+0.15
PISO CERAMICO
0.40mx0.40m
SS.HH.
NPT=+0.15
PISO CERAMICO
0.40mx0.40m
TERRAZA 1
NPT=+0.00
PISO TERRAZO DE CONCRETO
COLOR GRIS
MURO BAJO H=1.15m
P-2
P-2
P-2
P-1
P-1
C. BASURA
NPT=+0.15
PISO CEMENTO PULIDO
D1 D2
P-4
P-4
P-3
P-4
NPT=+0.25
PISO CEMENTO PULIDO
UNIDAD DE VIV. 1
NPT=+0.15
INGRESO
VB 0.50
1.95
1.10
VA 2.00
0.45
1.35
VB 1.00
1.45
2.50
VB 0.50
1.85
1.10
VB 0.50
1.85
1.00
VB 0.50
1.85
1.10
VA 2.00
0.45
1.20
VA 2.00
0.45
1.45
HALL ESCALERA
NPT=+0.15
PISO CEMENTO PULIDO
PASADIZO
NPT=+0.00
PISO TERRAZO DE CONCRETO
COLOR GRIS P-1
VA 2.00
0.45
1.00
COMEDOR
NPT=+0.15
PISO PORCELANATO ALTO
TRANSITO 0.60mx0.60m
SALA
NPT=+0.15
PISO PORCELANATO ALTO
TRANSITO 0.60mx0.60m
COCINA
NPT=+0.15
PISO CERAMICO
0.40mx0.40m
COLOR BLANCO
P-2
P-4
VB 1.00
1.35
4.00
VB 1.00
1.45
1.65
VB 1.00
1.45
2.55
VA 2.00
0.45
0.85
VB 1.00
1.45
1.85
JARDIN
JARDIN
TERRAZA 1
NPT=+0.00
PISO TERRAZO DE CONCRETO
COLOR GRIS
SS.HH.
NPT=+0.15
PISO CERAMICO
0.40mx0.40m
P-3
P-3
P-4
UNIDAD DE VIV. 2
NPT=+0.15
INGRESO
NPT=+0.15
PISO BLOQUE DE CONCRETO
COLOR GRIS
1
1''
2
2'
3
4
6
6'
5
7
6''
A C GE
1
1'
1'''
2
5'
7
3
4
4'
BERMA
NPT=+0.00
GRAS NATURAL
VEREDA
NPT=+0.15
A B B' D D' F G
5
C C
PISO TIPO PARQUET DE MADERA
120 x 12 cm
COLOR CEREZO
PISO TIPO PARQUET DE MADERA
120 x 12 cm
COLOR CEREZO
PISO TIPO PARQUET DE MADERA
120 x 12 cm
COLOR CEREZO
PISO TIPO PARQUET DE MADERA
120 x 12 cm
COLOR CEREZO
PISO TIPO PARQUET DE MADERA
120 x 12 cm
COLOR CEREZO
CISTERNA
5.00m3
AREA DE
BOMBAS
Bloque de Concreto
con Areas verdes
Bloque de Concreto
con Areas verdes
Bloque de Concreto
con Areas verdes
Bloque de Concreto
con Areas verdes

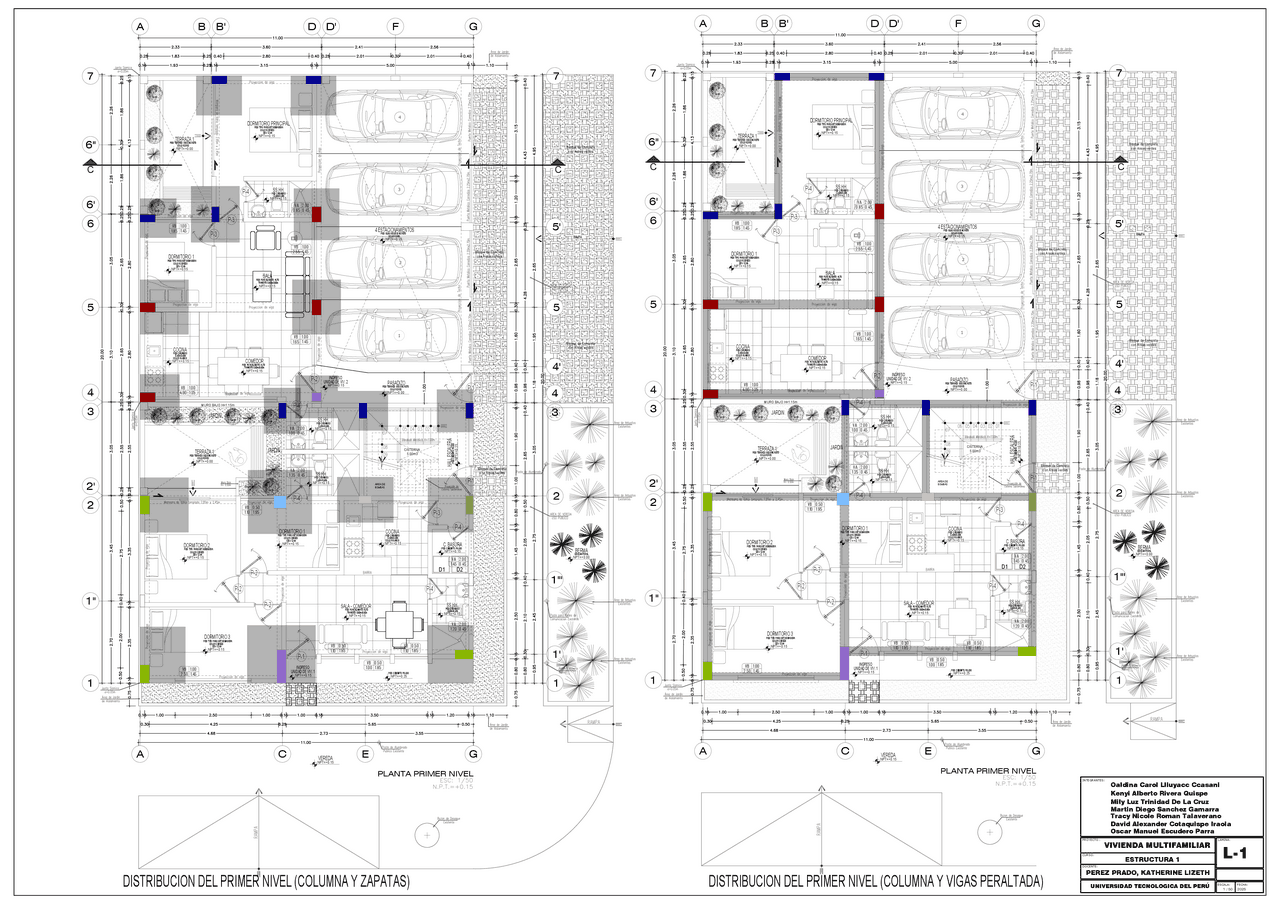

DISTRIBUCION DEL PRIMER NIVEL (COLUMNA Y ZAPATAS) DISTRIBUCION DEL PRIMER NIVEL (COLUMNA Y VIGAS PERALTADA)
L-1
FECHA:
2025
LAMINA:
INTEGRANTES:
CURSO:
PROYECTO :
ESTRUCTURA 1
VIVIENDA MULTIFAMILIAR
Oscar Manuel Escudero Parra
ESCALA:
1 / 50
David Alexander Cotaquispe Iraola
Tracy Nicole Roman Talaverano
Martin Diego Sanchez Gamarra
Mily Luz Trinidad De La Cruz
Kenyi Alberto Rivera Quispe
Oaldina Carol Lliuyacc Ccasani
DOCENTE:
PEREZ PRADO, KATHERINE LIZETH
UNIVERSIDAD TECNOLOGICA DEL PERÚ
