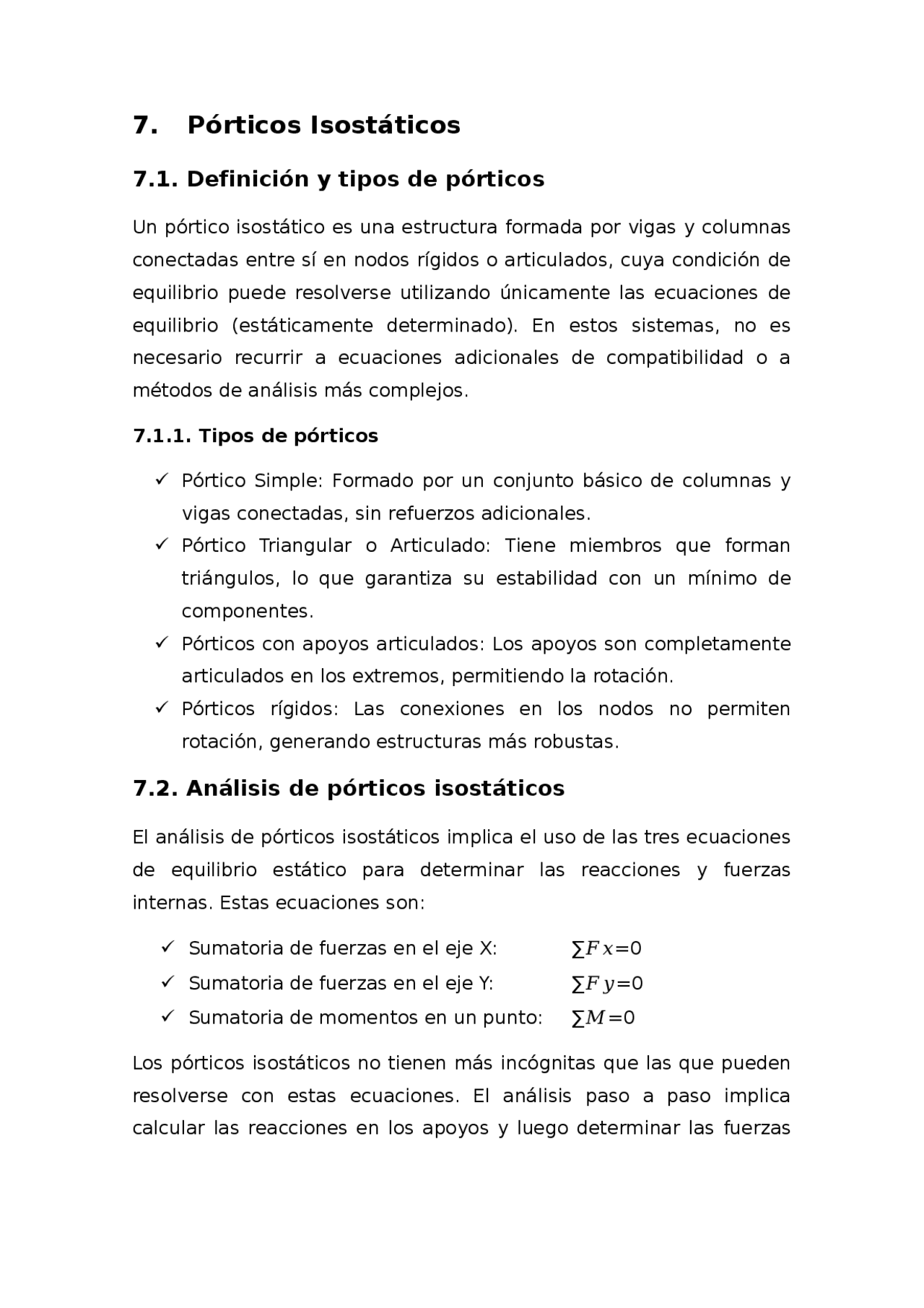

7. Pórticos Isostáticos
7.1. Definición y tipos de pórticos
Un pórtico isostático es una estructura formada por vigas y columnas
conectadas entre sí en nodos rígidos o articulados, cuya condición de
equilibrio puede resolverse utilizando únicamente las ecuaciones de
equilibrio (estáticamente determinado). En estos sistemas, no es
necesario recurrir a ecuaciones adicionales de compatibilidad o a
métodos de análisis más complejos.
7.1.1. Tipos de pórticos
Pórtico Simple: Formado por un conjunto básico de columnas y
vigas conectadas, sin refuerzos adicionales.
Pórtico Triangular o Articulado: Tiene miembros que forman
triángulos, lo que garantiza su estabilidad con un mínimo de
componentes.
Pórticos con apoyos articulados: Los apoyos son completamente
articulados en los extremos, permitiendo la rotación.
Pórticos rígidos: Las conexiones en los nodos no permiten
rotación, generando estructuras más robustas.
7.2. Análisis de pórticos isostáticos
El análisis de pórticos isostáticos implica el uso de las tres ecuaciones
de equilibrio estático para determinar las reacciones y fuerzas
internas. Estas ecuaciones son:
Sumatoria de fuerzas en el eje X: ∑𝐹𝑥=0
Sumatoria de fuerzas en el eje Y: ∑𝐹𝑦=0
Sumatoria de momentos en un punto: ∑𝑀=0
Los pórticos isostáticos no tienen más incógnitas que las que pueden
resolverse con estas ecuaciones. El análisis paso a paso implica
calcular las reacciones en los apoyos y luego determinar las fuerzas
