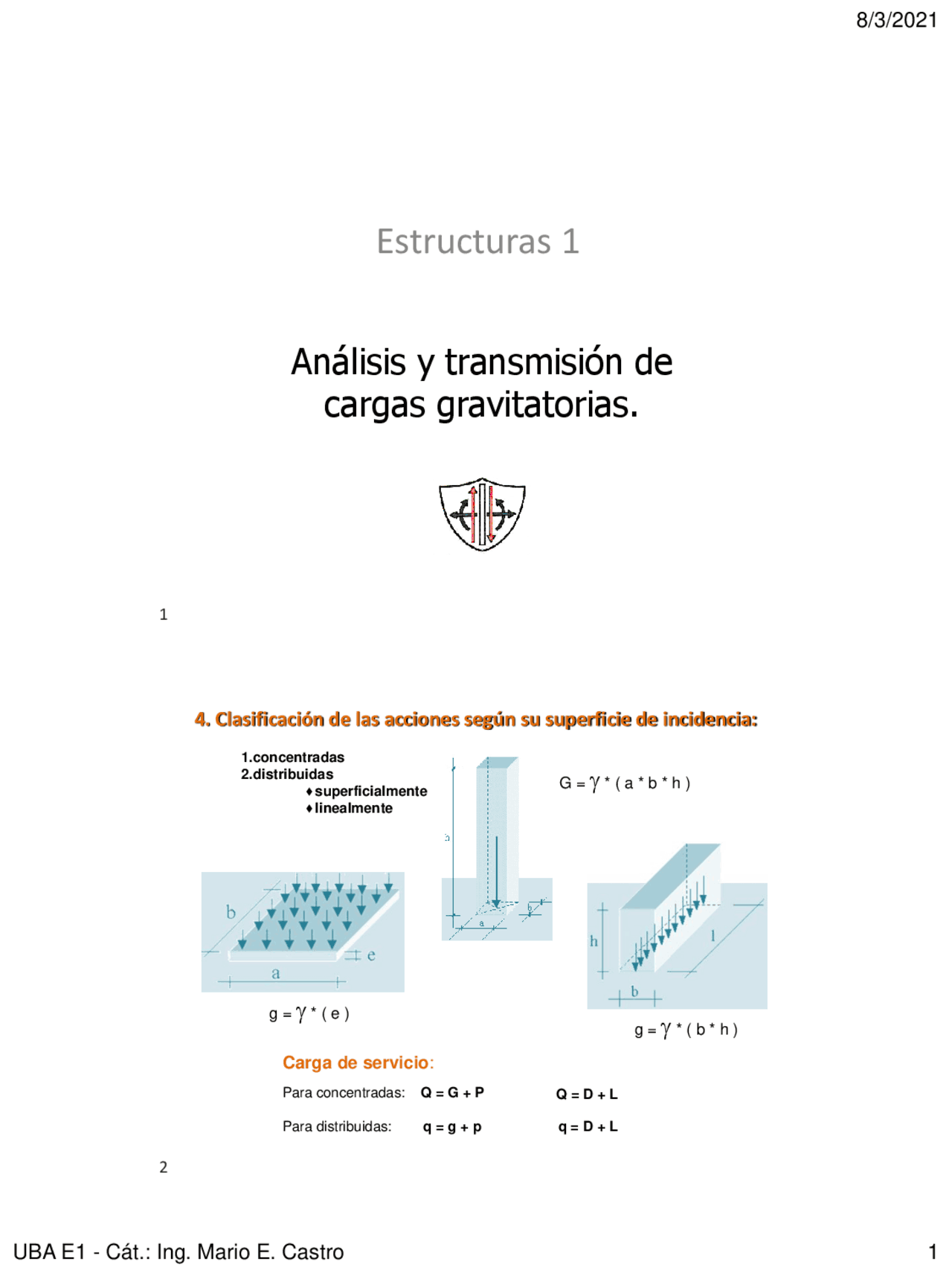

8/3/2021
UBA E1 - Cát.: Ing. Mario E. Castro 1
Estructuras 1
Análisis y transmisión de
cargas gravitatorias.
4. Clasificación de las acciones según su superficie de incidencia:
1.concentradas
2.distribuidas
superficialmente
linealmente
G = g* ( a * b * h )
g = g* ( e ) g = g* ( b * h )
Carga de servicio:
Para concentradas: Q = G + P
Para distribuidas: q = g + p
Q = D + L
q = D + L
1
2
pf3
pf4
pf5
pf8
pf9
pfa

Vista previa parcial del texto

¡Descarga Análisis de Cargas Gravitatorias en Estructuras de Edificación y más Apuntes en PDF de Teoria de Estructuras solo en Docsity!

Estructuras 1

Análisis y transmisión de

cargas gravitatorias.

4. Clasificación de las acciones según su superficie de incidencia:

1.concentradas

2.distribuidas

 superficialmente

 linealmente

G = g * ( a * b * h )

g = g * ( e )

g = g * ( b * h )

Carga de servicio :

Para concentradas: Q = G + P

Para distribuidas: q = g + p

Q = D + L

q = D + L

1 2

Esquema estructural

Comentario para hormigón armado

Planta DATOS DE PROYECTO 1 - CUBIERTA

  • Elementos premoldeados apoyados sobre muro y viga. g (^) losa = 110 kg/m^2
  • Carpeta de cemento alisado e (^) carpeta = 2 cm g (^) carpeta = 2100 kg/m^3 2 - MURO
  • Mampostería de ladrillo común e (^) muro = 30 cm g (^) muro = 1600 kg/m^3 3 - VIGA
  • Perfil normal doble te IPN° 200 g (^) viga = 26.3 kg/m 4 - COLUMNA
  • Perfil normal doble te IPN° 200 g (^) columna = g (^) viga 5 - ZAPATA AISLADA
  • De hormigón armado bajo columna (0.60 m * 0.60 m * 0.30 m) g (^) H°A° = 2400 kg/m^3 6 - ZAPATA CORRIDA
  • De hormigón armado bajo muro (0.60 m de ancho) g (^) H°A° = 2400 kg/m^3

Resistencia admisible del suelo: s t adm = 1.5 kg/cm^2

Esquema estructural

Ejemplo de análisis y transmisión de cargas gravitatorias

Planta 3 4

3 - VIGA

Carga de peso propio g (^) viga 26,3 kg/m

Descarga de cubierta p v1 = Dcub * (s losa 1 + s losa 2 )

p v2 = Lcub * (s losa 1 + s losa 2 )

152 kg/m^2 * 2.50 m 100 kg/m^2 * 2.50 m 380 kg/m 250 kg/m D (^) viga L (^) viga 406,3 kg/m 250 kg/m

Carga de servicio qviga = Dviga + Lviga qviga 656,3 kg/m

4 - COLUMNA

Carga de peso propio G columna = gcolumna * H 26,3 kg/m * 2,80 m G columna 73,64 kg

Descarga de cubierta p col 1 = Dviga * s v

p col 2 = Lviga * s v

406,3 kg/m * 2 m 250 kg/m * 2 m 812,6 kg 500 kg D (^) columna L (^) columna 886,24 kg 500 kg

Carga de servicio Qcolumna = Dcolumna + Lcolumna Qcolumna 1386,24 kg

7 8

Carga de peso propio G (^) za = g (^) H°A° * volumen 2400 kg/m^3 * 0.60 m * 0.60 m * 0.30 m G (^) zap.aisl. 259.2 kg q (^) za = Q (^) za / (60 cm * 60 cm) = 1645.44 kg / 3600 cm^2 = 0.45 kg/cm^2

5 - ZAPATA AISLADA

Carga de peso propio (^) G (^) zc = g (^) H°A° * volumen 2400 kg/m^3 * 0.60 m * 1 m * 0.30 m G (^) zap.cont 432 kg q (^) zc = Q (^) zc / (60 cm * 100 cm) = 2250 kg / 6000 cm^2 = 0.375 kg/cm^2

6 - ZAPATA CONTINUA

Descarga de columna P za = Q columna P zap.aisl. 1386.24 kg

Carga de servicio Q za = G za + Pza Q zap.aisl. 1645.44 kg

Descarga de columna P zc = q muro * 1m P zap.cont. 1818 kg

Carga de servicio Q zc = G zc + Pzc Q zap.cont. 2250 kg

0.45 kg/cm^2 < s t adm

0.375 kg/cm^2 < s t adm

Viga Lineal Lineal /

Concentrada

Concentrada

Columna Lineal Concentrada Concentrada

Zapata

aislada

Volumétrica Concentrada Superficial

Tipo Forma del

elemento

Carga recibida Carga transmitida

Losa Superficial Superficial Lineal

9 10

Una alternativa de esquema estructural. C C V D;L D;L C3 V1 V D;L 1 - Supongamos una planta a cubrir con premoldeados de hormigón, cuyas cargas superficiales Dlosa y Llosa son conocidas. Una alternativa de esquema estructural. C C V D;L D 2 - Supongamos una planta a cubrir con premoldeados de hormigón, cuyas cargas superficiales Dlosa y Llosa son conocidas. 13 14

Una alternativa de esquema estructural. C C V D 2 - Supongamos una planta a cubrir con premoldeados de hormigón, cuyas cargas superficiales Dlosa y Llosa son conocidas. V V V D;L D;L Una alternativa de esquema estructural. C C V D 2 - Supongamos una planta a cubrir con premoldeados de hormigón, cuyas cargas superficiales Dlosa y Llosa son conocidas. V V V D;L D;L 15 16

Esquemas estructurales Decisión sobre la derivación de las cargas y generación de esfuerzos

  • Análisis de cargas
    • Análisis estático
  • Análisis resistente 19
