0.80
1.20
0.40
1.60
0.40
2 ø 1/2"
2 ø 3/8"
3 ø 1/2" 3 ø 1/2"
2 ø 3/8"
2 ø 1/2"
Ø3/8''@0.25m
Q
S=1%
ELEVACION CABEZAL
ARMADURA, CANAL DE ACUEDUCTO
ESC.: 1/25
0.15
0.50
0.250.500.25
0.65
CANAL DE ACUEDUCTO
ESC.: 1/25
Q
S=2%
Q
60.00
SENTIDO FLUJO
Junta con Water Stop 6"
Junta con Water Stop 6"
Junta con Water Stop 6"
Junta con Water Stop 6"
A A
0.80
1.20
0.40
1.60
0.40
B
B
PLANTA VIGA - CANAL
ESC.: 1/40
CORTE A-A
ESC.: 1/40
3Ø1/2"
Junta con Water Stop 6"
ESTRIBO ESTRIBO
S = -1%
S=-1%
Plancha de
Neoprene (50 mm)
Plancha de
Neoprene (50 mm)
Concreto F'c=175Kg/cm²
+ 25% P.M.
60.00
0.8058.000.80
Cabezal de entrada
Cabezal de salida
Tub. PVC S-25 DN 250MM
Tub. PVC S-25 DN 250MM
1.20 1.20
58.00
Variable
Solado 1:12, e=5cm
Junta con Water Stop 6"
B
B
Ø3/8''@0.25m, ambos sentidos
1.00
0.80
1.20
0.25
Plancha de
Neoprene (50 mm)
PLANTA ESTRIBO
ESC.: 1/25
CUERPO ESTRIBO
DETALLE DE CAJUELA
Y ESTRIBO
ESC.: 1/25
CAJUELA
0.80
Plancha de
Neoprene (50 mm)
Plancha de
Neoprene (50 mm)
1.00
S=-1%
ESTRIBO
Plancha de
Masilla asfáltica
Detalle "B"
ESC.: 1/25
Ver Detalle "B"
0.05
0.15
0.50
0.250.500.25
0.70
0.20
0.25
Concreto F'c=175Kg/cm2
+ 25% P.M.
Variable
Variable
1.20
1.60
INICIO DE ACUEDUCTO
1+325.70km=3767.36msnm
FIN DE ACUEDUCTO
1+334.30km=3767.28msnm
Cauce de Qda.
CORTE B-B
ESC.: 1/25
ESTRIBO
Junta Water Stop
6.00
0.20
0.20
0.50
0.20
0.90
0.30
0.70
6.00
0.20
6.00
0.20
Perfil de terreno
Nota: Por tratarse de una estructura hidraulica, en el encofrado no usar escantillones de
acero que atraviesen la seccion de concreto; se recomienda usar dados de concreto de
la misma calidad del concreto a utilizar (Concreto expuesto para toda la estructura)
ESPECIFICACIONES TECNICAS
ACERO:
JUNTAS:
CONCRETO:
(GRADO 60)F'y=4,200 KG/CM2
F'c=210 Kg/cm2, en muros y piso de acueducto y cabezales
Water Stop 6''
Recubrimiento e=3cm
Cemento Portland T-1P
Arena gruesa de rio, limpia
Agregado Máximo: 1/2''
Acabados: Concreto expuesto (superficie lisa)
Encofrado con Paneles de Madera 1° uso o Paneles
Metálicos; utilizar Aditivo Desmoldante.
Concreto F'c=175Kg/cm²
+ 25% P.M.
Neoprene (50 mm)
6.00
Q
0.50
0.20
0.20
0.20
PLANTA CABEZAL
ESC.: 1/25
X X
CORTE X-X
ESC.: 1/25
0.30
0.70
0.35
0.15
0.50
0.15
0.20 6.00
ESC.: 1/25
1 ø 3/8"
0.15
1 ø 3/8"
V-1 ( 5 Ø 1/2" )
E=Ø1/4'': [email protected], [email protected], Resto @0.25m
ESTRIBAJE
(50 Unidades)
E=Ø1/4" L=1.70m
3 ø 1/2"
2 ø 3/8"
2 ø 1/2"
1 ø 3/8"
0.15
0.25
0.65
V-1
V-1
V-1V-1
Plancha de
Neoprene (50 mm)
CABEZAL DE
SALIDA
CABEZAL DE
ENTRADA
0.15
Ver detalle de junta
0.40
0.30
0.30
1.60
Perfil de terreno
Solado 1:12, e=5cm
(Malla en piso)
Tub. PVC S-25 DN 250MM Tub. PVC S-25 DN 250MM
Concreto F'c=210kg/cm²
Concreto F'c=210kg/cm²
Concreto F'c=210kg/cm²
Concreto F'c=210kg/cm²

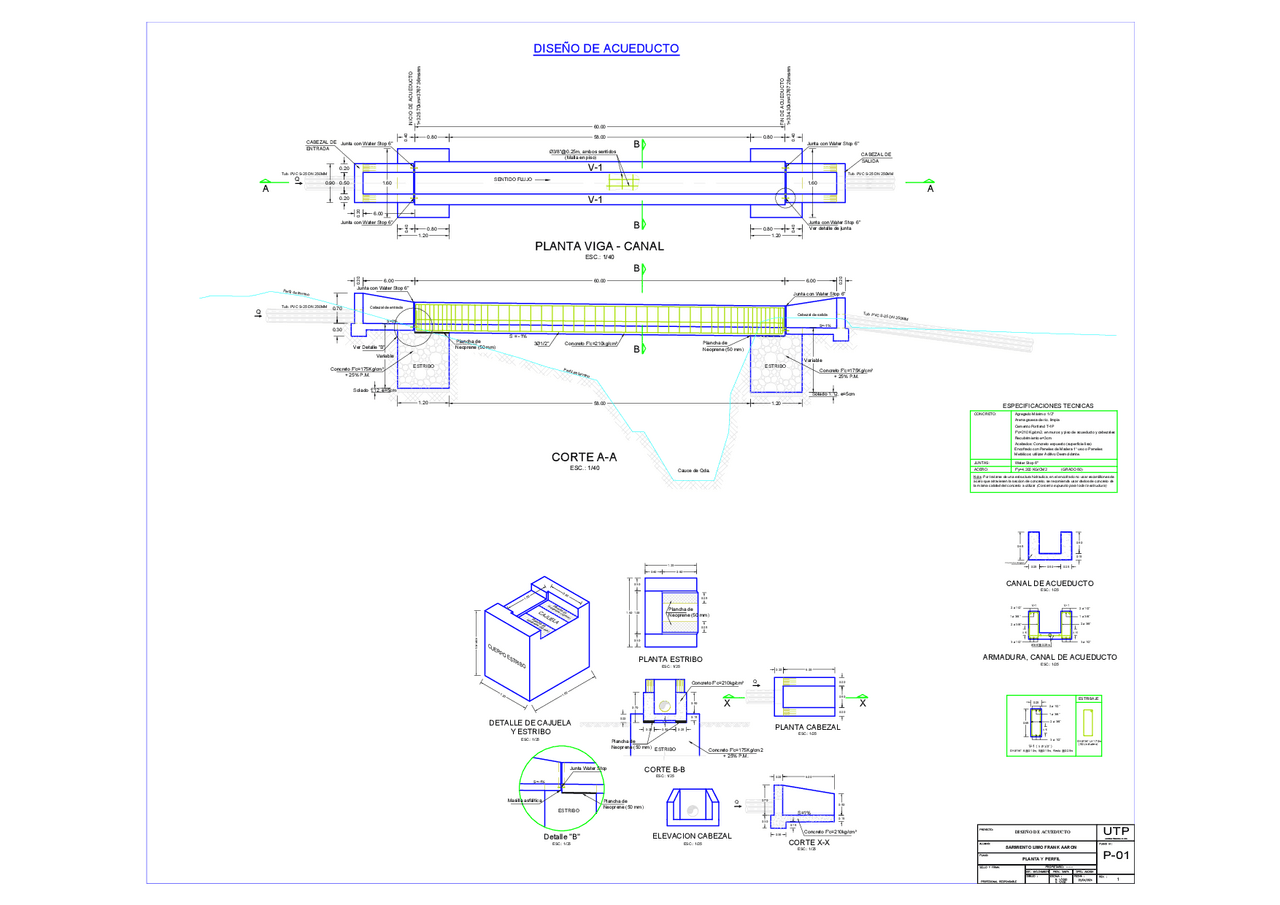

PLANTA Y PERFIL
P-01
SARMIENTO LIMO FRANK AARON
UTP
DISEÑO DE ACUEDUCTO
DISEÑO DE ACUEDUCTO
