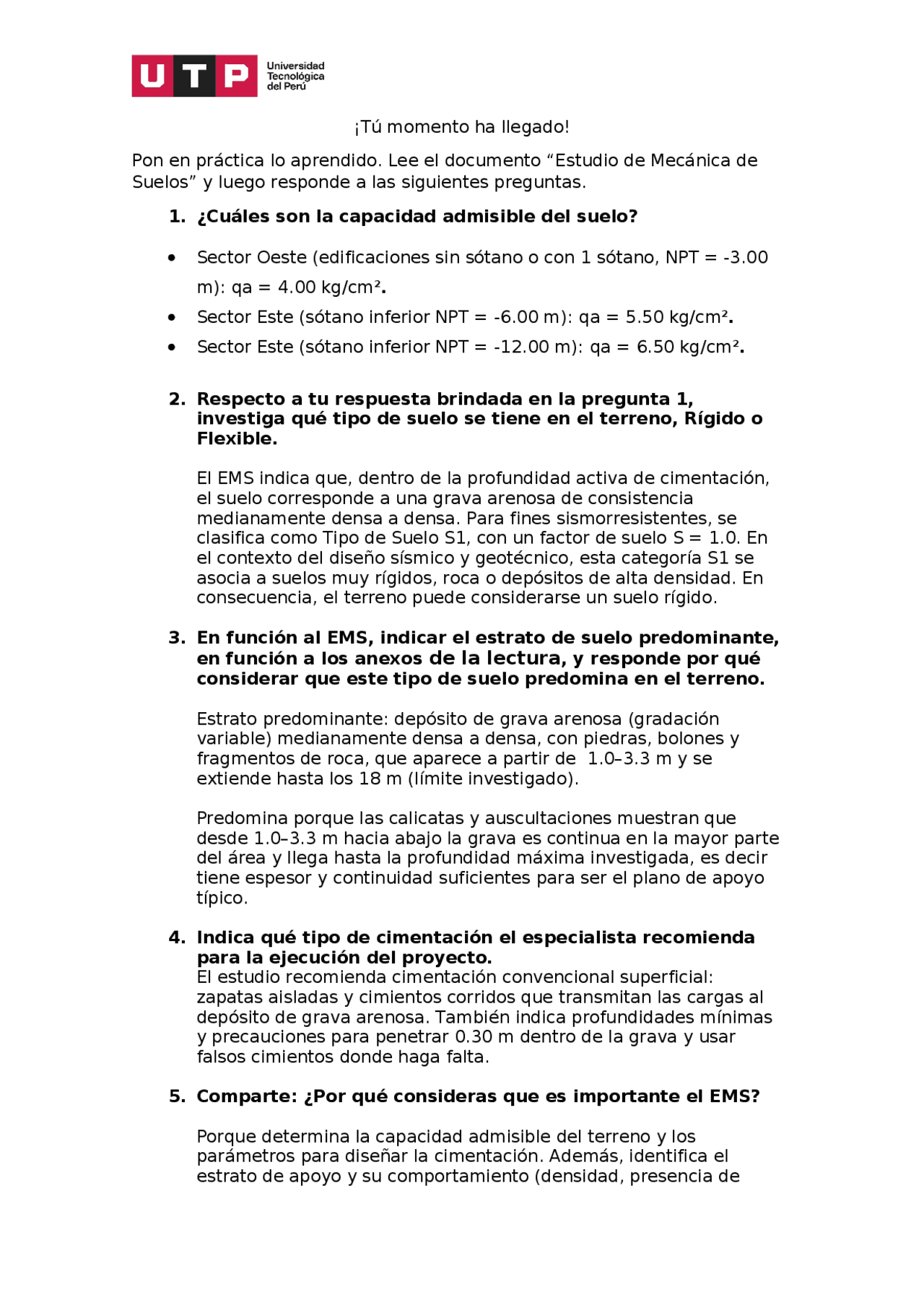

¡Tú momento ha llegado!
Pon en práctica lo aprendido. Lee el documento “Estudio de Mecánica de
Suelos” y luego responde a las siguientes preguntas.
1. ¿Cuáles son la capacidad admisible del suelo?
Sector Oeste (edificaciones sin sótano o con 1 sótano, NPT = -3.00
m): qa = 4.00 kg/cm².
Sector Este (sótano inferior NPT = -6.00 m): qa = 5.50 kg/cm².
Sector Este (sótano inferior NPT = -12.00 m): qa = 6.50 kg/cm².
2. Respecto a tu respuesta brindada en la pregunta 1,
investiga qué tipo de suelo se tiene en el terreno, Rígido o
Flexible.
El EMS indica que, dentro de la profundidad activa de cimentación,
el suelo corresponde a una grava arenosa de consistencia
medianamente densa a densa. Para fines sismorresistentes, se
clasifica como Tipo de Suelo S1, con un factor de suelo S = 1.0. En
el contexto del diseño sísmico y geotécnico, esta categoría S1 se
asocia a suelos muy rígidos, roca o depósitos de alta densidad. En
consecuencia, el terreno puede considerarse un suelo rígido.
3. En función al EMS, indicar el estrato de suelo predominante,
en función a los anexos de la lectura, y responde por qué
considerar que este tipo de suelo predomina en el terreno.
Estrato predominante: depósito de grava arenosa (gradación
variable) medianamente densa a densa, con piedras, bolones y
fragmentos de roca, que aparece a partir de 1.0–3.3 m y se
extiende hasta los 18 m (límite investigado).
Predomina porque las calicatas y auscultaciones muestran que
desde 1.0–3.3 m hacia abajo la grava es continua en la mayor parte
del área y llega hasta la profundidad máxima investigada, es decir
tiene espesor y continuidad suficientes para ser el plano de apoyo
típico.
4. Indica qué tipo de cimentación el especialista recomienda
para la ejecución del proyecto.
El estudio recomienda cimentación convencional superficial:
zapatas aisladas y cimientos corridos que transmitan las cargas al
depósito de grava arenosa. También indica profundidades mínimas
y precauciones para penetrar 0.30 m dentro de la grava y usar
falsos cimientos donde haga falta.
5. Comparte: ¿Por qué consideras que es importante el EMS?
Porque determina la capacidad admisible del terreno y los
parámetros para diseñar la cimentación. Además, identifica el
estrato de apoyo y su comportamiento (densidad, presencia de
