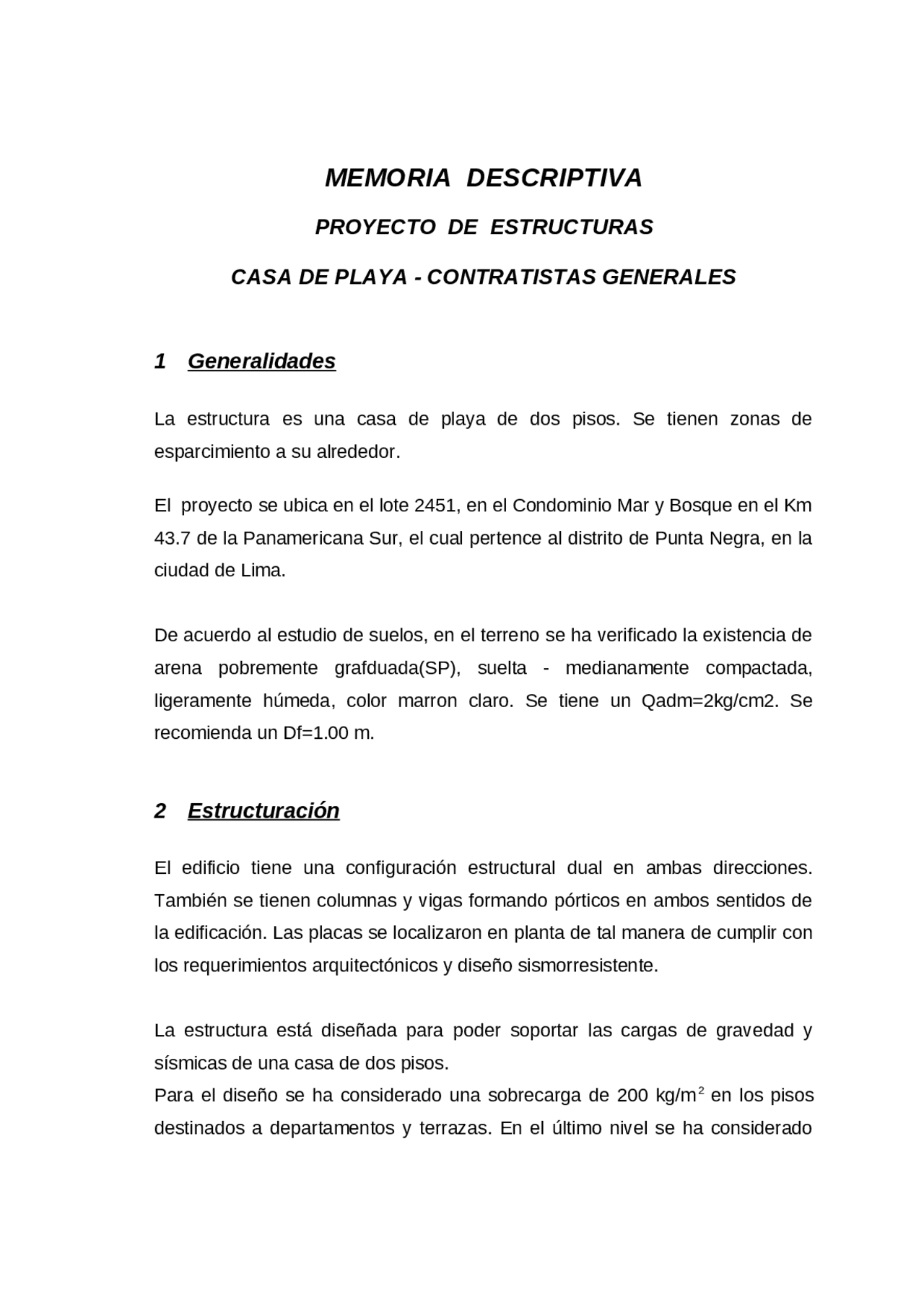

MEMORIA DESCRIPTIVA
PROYECTO DE ESTRUCTURAS
CASA DE PLAYA - CONTRATISTAS GENERALES
1 Generalidades
La estructura es una casa de playa de dos pisos. Se tienen zonas de
esparcimiento a su alrededor.
El proyecto se ubica en el lote 2451, en el Condominio Mar y Bosque en el Km
43.7 de la Panamericana Sur, el cual pertence al distrito de Punta Negra, en la
ciudad de Lima.
De acuerdo al estudio de suelos, en el terreno se ha verificado la existencia de
arena pobremente grafduada(SP), suelta - medianamente compactada,
ligeramente húmeda, color marron claro. Se tiene un Qadm=2kg/cm2. Se
recomienda un Df=1.00 m.
2 Estructuración
El edificio tiene una configuración estructural dual en ambas direcciones.
También se tienen columnas y vigas formando pórticos en ambos sentidos de
la edificación. Las placas se localizaron en planta de tal manera de cumplir con
los requerimientos arquitectónicos y diseño sismorresistente.
La estructura está diseñada para poder soportar las cargas de gravedad y
sísmicas de una casa de dos pisos.
Para el diseño se ha considerado una sobrecarga de 200 kg/m 2 en los pisos
destinados a departamentos y terrazas. En el último nivel se ha considerado
