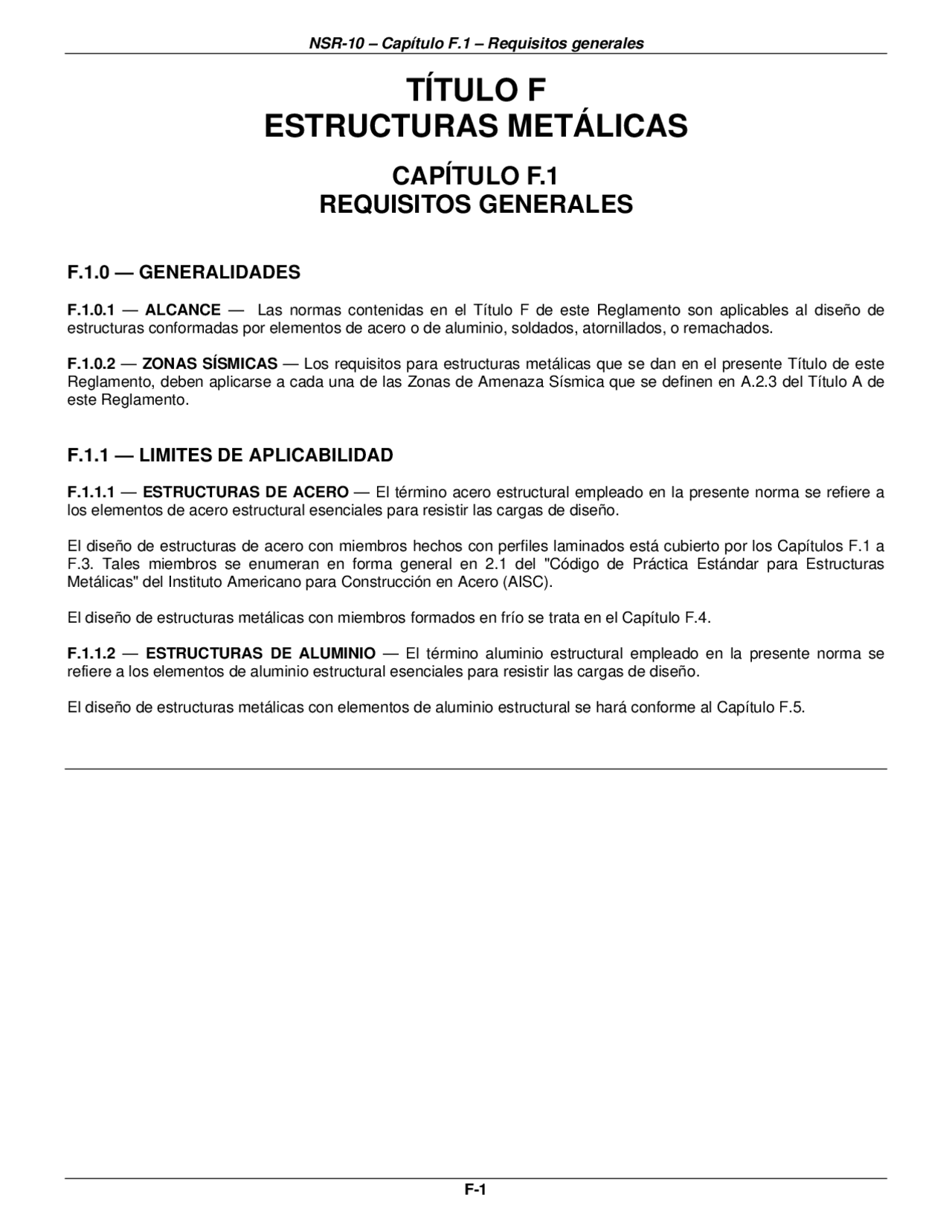

NSR-10 – Capítulo F.1 – Requisitos generales
TÍTULO F
ESTRUCTURAS METÁLICAS
CAPÍTULO F.
REQUISITOS GENERALES
F.1.0 — GENERALIDADES
F.1.0.1 — ALCANCE — Las normas contenidas en el Título F de este Reglamento son aplicables al diseño de estructuras conformadas por elementos de acero o de aluminio, soldados, atornillados, o remachados.
F.1.0.2 — ZONAS SÍSMICAS — Los requisitos para estructuras metálicas que se dan en el presente Título de este Reglamento, deben aplicarse a cada una de las Zonas de Amenaza Sísmica que se definen en A.2.3 del Título A de este Reglamento.
F.1.1 — LIMITES DE APLICABILIDAD
F.1.1.1 — ESTRUCTURAS DE ACERO — El término acero estructural empleado en la presente norma se refiere a los elementos de acero estructural esenciales para resistir las cargas de diseño.
El diseño de estructuras de acero con miembros hechos con perfiles laminados está cubierto por los Capítulos F.1 a F.3. Tales miembros se enumeran en forma general en 2.1 del "Código de Práctica Estándar para Estructuras Metálicas" del Instituto Americano para Construcción en Acero (AISC).
El diseño de estructuras metálicas con miembros formados en frío se trata en el Capítulo F.4.
F.1.1.2 — ESTRUCTURAS DE ALUMINIO — El término aluminio estructural empleado en la presente norma se refiere a los elementos de aluminio estructural esenciales para resistir las cargas de diseño.
El diseño de estructuras metálicas con elementos de aluminio estructural se hará conforme al Capítulo F.5.
n
NSR-10 – Capítulo F.1 – Requisitos generales
Notas
Agarre de un perno — Espesor de los materiales a través de los cuales pasa el perno.
Análisis elástico — Análisis estructural que se basa en la suposición de que la estructura recupera su geometría original una vez se remueven las cargas aplicadas.
Análisis de primer orden — Análisis estructural en el que las condiciones de equilibrio se formulan sobre la estructura no deformada, esto es, se desprecian los efectos de segundo orden.
Análisis de segundo orden — Análisis estructural en el cual las condiciones de equilibrio se formulan sobre la estructura en su configuración deformada, de manera que se tienen en cuenta efectos de segundo orden.
Análisis elástico — Análisis estructural que se basa en la suposición de que la estructura recupera su geometría original una vez se remueven las cargas aplicadas.
Análisis estructural — Determinación de los efectos de las cargas sobre los miembros y las conexiones, con base en los principios de la mecánica estructural.
Análisis inelástico — Análisis estructural que tiene en cuenta el comportamiento inelástico del material, se incluye el análisis plástico.
Análisis plástico — Análisis estructural que se basa en la suposición de un comportamiento rígido-plástico, es decir, supone que sobre toda la estructura se satisface el equilibrio y el esfuerzo es igual o inferior al esfuerzo de fluencia.
Ancho efectivo — Ancho reducido de un elemento plano, sobre el cual se asume una distribución uniforme de esfuerzos tal que su efecto en el comportamiento del miembro estructural sea equivalente al que produce la distribución real, no uniforme, de esfuerzos en el elemento real.
Ancho plano — Para un perfil tubular estructural (PTE) rectangular, ancho nominal de una cara menos dos veces el radio exterior de la esquina. Cuando no se conoce este radio, puede tomarse como ancho plano el valor del ancho total menos tres veces el espesor de la pared.
Ancho promedio de la nervadura — Promedio entre los anchos máximo y mínimo de la nervadura de concreto en un sistema de tablero metálico.
Aplastamiento — En una conexión pernada, estado límite para la transmisión de carga por presión entre el vástago del perno y la cara de la perforación.
Aplastamiento (fluencia local por compresión) — Estado límite de fluencia local a compresión debida a la acción de un miembro que se apoya sobre la sección transversal o la superficie de otro miembro.
Aplastamiento de la pared lateral — Estado límite basado en la resistencia al aplastamiento de las caras laterales de un miembro principal en una conexión de PTE.
Aplastamiento del concreto — Estado límite de falla a compresión en el concreto cuando éste alcanza la deformación última.
Apoyo tipo balancín — Apoyo con una superficie curva sobre el cual puede balancearse el miembro soportado.
Apoyo tipo rodillo — Barra redonda de acero que al rodar permite el desplazamiento del miembro que se apoya sobre ella.
Apriete ajustado — En una junta pernada, apriete que se obtiene con unos pocos golpes de una llave de impacto o con el esfuerzo máximo de un operario usando una llave común, de manera que las partes conectadas queden en contacto firme.
Área neta — Área bruta reducida para tener en cuenta el material removido.
Área neta efectiva — Área neta modificada por el efecto de rezago de cortante.
Arriostramiento contra la torsión — Arriostramiento que restringe la torsión de una viga o columna.
Arriostramiento lateral — Riostras diagonales, muros de cortante u otros sistemas equivalentes que proporcionan estabilidad lateral en su plano.
Arrugamiento de la pared lateral — Estado límite de arrugamiento de las caras laterales de un miembro principal en una conexión de PTE.
Arrugamiento del alma — Estado límite consistente en la falla local de la lámina del alma en la zona de aplicación de una carga o reacción concentrada.
Barra de ojo — Miembro a tensión de espesor uniforme, conectado con un pasador que atraviesa una cabeza forjada o cortada con llama y de ancho mayor que el del cuerpo del miembro. Sus dimensiones deben ser tales que la resistencia sea aproximadamente igual en el cuerpo y en la cabeza.
Barrera contra incendio — Elemento constructivo formado por materiales resistentes al fuego y ensayado de acuerdo con la norma ASTM E119 u otro ensayo de resistencia al fuego aprobado para demostrar su conformidad con este Reglamento.
Borde del filete — Para una soldadura de filete, línea donde se unen la cara del filete y el metal base. Para un perfil laminado, línea de tangencia de un filete.
Calificación de resistencia al fuego — Es el periodo de tiempo durante el cual un elemento, componente o sistema de la edificación mantiene su capacidad de contener un incendio o continúa cumpliendo con su función estructural, determinado por medio de ensayos o métodos basados en ensayos.
Calza — Lámina usada para rellenar espacios en las conexiones o apoyos.
Capacidad rotacional — Relación entre la máxima rotación inelástica alcanzada y la rotación elástica idealizada para la condición de iniciación de la fluencia.
Capitel de concreto — Sección de concreto sólido en un sistema compuesto de piso con tablero metálico, la cual se forma cuando este tablero se interrumpe a lado y lado de la viga.
Carga — Fuerza u otra acción que resulta del peso de los materiales de construcción, de los ocupantes y sus pertenencias, o de efectos ambientales, movimientos diferenciales o cambios dimensionales restringidos.
Carga de diseño — Carga que se aplica sobre la estructura, obtenida con base en una combinación de cargas apropiada.
Carga de punzonamiento — En una conexión en PTE, componente de la fuerza de un miembro ramal en dirección perpendicular al miembro principal.
Carga ficticia — Bajo el Método de Análisis Directo, carga virtual que se aplica en el análisis estructural para tener en cuenta efectos desestabilizadores que no se están considerando de otra manera en el diseño.
Carga gravitacional — Carga que actúa en dirección de la gravedad, tal como las cargas vivas o las cargas muertas.
Carga lateral — Una carga, tal como la producida por un sismo o viento, que actúa en dirección lateral.
Carga mayorada — Producto de una carga nominal por el factor de carga correspondiente.
Cargas nominales — son las cargas especificadas en los numerales B.3 a B.6 de este Reglamento. Las cargas muertas, vivas y de viento que se dan en el Título B son cargas nominales, es decir, no han sido multiplicadas por los coeficientes de carga.
Cerramiento — Conjunto de elementos de recubrimiento exterior de una estructura.
Coeficiente amplificador — Valor que multiplica los resultados de un análisis de primer orden para tener en cuenta los efectos de segundo orden.
Conexión en Y — Para PTE, conexión en la cual el miembro ramal o elemento conectado no es perpendicular al miembro principal y las fuerzas transversales al miembro principal se equilibran básicamente por fuerzas de cortante en este último.
Conexión simple — Conexión en la cual el momento que se transmite entre los miembros conectados es despreciable.
Conexión tipo aplastamiento — Conexión pernada en la cual las fuerzas de cortante se transmiten por aplastamiento del perno contra los elementos de conexión.
Conexión traslapada — Para armaduras en PTE, una conexión en la cual los miembros ramales se traslapan en su intersección.
Construcción restringida — Vigas individuales y sistemas de piso y techo de un edificio, para los cuales la estructura circundante o de soporte es capaz de resistir expansiones térmicas considerables en el rango de temperaturas elevadas esperadas.
Construcción no restringida — Vigas individuales y sistemas de piso y techo de un edificio que se pueden considerar sin restricción a la rotación y la expansión térmica en el rango de temperaturas elevadas esperadas.
Contraflecha — Curvatura que se introduce en una viga o armadura para compensar las deflexiones previstas por acción de las cargas.
Corte por fusión — Corte con gas, plasma o láser.
Cubreplaca — Platina que se suelda o conecta con pernos a la aleta de un miembro para aumentar el área de su sección transversal, su módulo de sección o su momento de inercia.
Curvatura simple — Característica de la silueta deformada de una viga que no presenta puntos de inflexión a lo largo de la luz.
DCCR (Diseño con coeficientes de carga y de resistencia) — Método por el cual los elementos estructurales se diseñan de manera que su resistencia de diseño sea igual o superior a la resistencia requerida obtenida bajo la acción de las combinaciones con cargas mayoradas.
Deriva — Deflexión lateral de una estructura.
Deslizamiento — En una conexión pernada, estado límite de desplazamiento relativo entre partes conectadas que ocurre antes de que se alcance la resistencia de diseño de la conexión.
Destijere — Corte ejecutado en un miembro estructural para remover una aleta y acomodarse a la forma de un miembro que lo intercepta.
Diafragma — Cubierta, entrepiso u otro tipo de membrana o sistema de arriostramiento que transfiere cargas aplicadas en su plano al sistema de resistencia para cargas laterales.
Dimensión nominal — Dimensión teórica, como las que aparecen en las tablas de propiedades de las secciones.
Diseño por desempeño — Enfoque de diseño estructural basado en una definición previa de los objetivos de desempeño, un análisis ingenieril y una evaluación cuantitativa de alternativas frente a dichos objetivos de diseño, utilizando herramientas de ingeniería, metodologías y criterios de desempeño aceptados.
Diseño prescriptivo — Método de diseño basado en la demostración del cumplimiento de los criterios generales establecidos por una norma.
Distribución no uniforme de la carga — Para una conexión en PTE, condición en la cual la carga no se distribuye a través de las secciones transversales de los elementos conectados de una manera que se pueda determinar directamente.
Doble curvatura — Condición de deformación de una viga con uno o más puntos de inflexión sobre la luz.
Efecto de las cargas — Fuerzas, esfuerzos y deformaciones que se producen en un componente estructural por efecto de la aplicación de las cargas.
Efecto de palanca — Amplificación de la fuerza de tensión en un perno causada por la acción de palanca entre el punto de aplicación de la carga, el perno y la reacción sobre el elemento conectado.
Efecto P − δ — Efecto de segundo orden que tiene en cuenta la acción de las cargas sobre la geometría deformada a lo largo de un miembro.
Efecto P − Δ — Efecto de segundo orden que tiene en cuenta la acción de las cargas sobre los nudos en su posición desplazada.
Efectos de longitud — Consideraciones asociadas a la reducción de la resistencia de un miembro como resultado de su longitud no soportada.
Efectos de segundo orden — Efectos que producen las cargas al actuar sobre la estructura en su configuración deformada, tales como los efectos P − Δ y P − δ.
Eje geométrico — Eje paralelo a la aleta o al alma de un perfil.
Eje mayor — Eje centroidal asociado a la inercia máxima en una sección transversal.
Eje menor — Eje centroidal asociado a la inercia mínima en una sección transversal.
Elemento no atiesado — Elemento plano a compresión que, a lo largo de uno de sus bordes paralelos a la dirección del esfuerzo, carece de elementos fuera de su plano que actúen como atiesadores.
Elemento atiesado — Elemento plano a compresión que, a lo largo de sus dos bordes paralelos a la dirección del esfuerzo, cuenta con elementos fuera de su plano que actúan como atiesadores.
Empalme — Conexión entre dos elementos estructurales que se empatan en sus extremos para conformar un elemento de mayor longitud.
Empozamiento de agua — Acumulación de agua debida únicamente a la deflexión de la estructura de un techo plano.
Ensayos no destructivos — Procedimientos de inspección en los cuales no hay destrucción de material ni se afecta la integridad de ningún material o componente.
Escamas de laminación — Recubrimiento superficial de óxido que se forma en el acero por el proceso de laminado en caliente.
Esfuerzo — Fuerza por unidad de área, debida a fuerzas axiales, de momento, cortante o torsión.
Esfuerzo de diseño — Valor del esfuerzo asociado a la resistencia de diseño.
Esfuerzo de fluencia — Concepto aplicable tanto a materiales que tienen un punto de fluencia bien definido, como a aquéllos que no lo tienen; en este último caso corresponde al valor del esfuerzo para el cual se alcanza una desviación límite especificada con respecto al comportamiento proporcional entre esfuerzos y deformaciones.
Esfuerzo de fluencia mínimo especificado — Límite inferior especificado para el esfuerzo de fluencia de un material.
Espesor de diseño de la pared — Para PTE, espesor que se usa en el cálculo de las propiedades de la sección transversal.
Esquina entrante — En un destijere de viga o en un agujero de acceso para soldadura, corte en un punto de cambio abrupto de dirección, donde la superficie expuesta es cóncava.
Incendio — Fuego destructivo que se manifiesta por algunas de las siguientes características: luz, llama, calor o humo.
Incendio de diseño — Conjunto de condiciones que definen el desarrollo de un incendio y la difusión de productos de combustión a través de un edificio o una parte de él.
Inestabilidad en el plano — Estado límite para una viga-columna que se flexiona alrededor de su eje mayor y cuenta con un sistema de arriostramiento lateral que restringe el pandeo lateral o lateral-torsional.
Junta — Zona en la cual se conectan dos o más extremos, superficies o bordes de elementos. Se caracteriza por el tipo de conector o soldadura usado y por el método de transferencia de la fuerza.
Junta pretensionada — Junta con pernos de alta resistencia que se aprietan hasta llegar a la pretensión mínima especificada.
Junta traslapada — Junta entre dos elementos de conexión que se traslapan.
Longitud no arriostrada — Distancia entre dos secciones sucesivas en las cuales se provee arriostramiento para un miembro, medida entre los centroides de los miembros de arriostramiento.
Mecanismo — Sistema estructural que incluye rótulas reales o plásticas en número y disposición tales que le permiten adoptar distintas formas articuladas bajo la consideración de miembros rígidos.
Metal de aporte — Metal que se adiciona al ejecutar una junta soldada.
Metal de la soldadura — Zona de una soldadura que se fundió completamente en el proceso de su ejecución; contiene componentes del metal de aporte y del metal base.
Método de análisis directo — Método de diseño para estabilidad que tiene en cuenta los efectos de los esfuerzos residuales y de la desviación inicial de la verticalidad en un pórtico, mediante la reducción de la rigidez y la aplicación de cargas ficticias en un análisis de segundo orden.
Método de compatibilidad de deformaciones — En una sección compuesta, método para determinar los esfuerzos considerando para cada material su respectiva relación esfuerzo-deformación y su localización con respecto al eje neutro de la sección transversal.
Método del giro de la tuerca — Procedimiento de instalación de pernos de alta resistencia, en el cual la carga de pretensión especificada se obtiene aplicando, a partir de la condición de apriete ajustado, un giro de una magnitud determinada a la parte del conector que se rota.
Método plástico de distribución de esfuerzos — Para miembros de sección compuesta, método por el cual los esfuerzos se determinan suponiendo un comportamiento completamente plástico del perfil de acero y el concreto en la sección transversal.
Miembro estructural de acero formado en frío — Perfil fabricado por doblado en prensa o por formado en un tren de rodillos, a partir de tiras de lámina cortadas de rollos o planchas. En ambos casos el proceso de doblez se ejecuta a temperatura ambiente, esto es, sin aplicación de calor.
Miembro principal — Para conexiones en PTE, es una columna, una cuerda de una armadura, u otro elemento en PTE, al cual se conectan miembros ramales u otros elementos.
Miembro ramal — Para conexiones en PTE, miembro que se conecta a un miembro principal.
Miembros o perfiles armados — Miembros o perfiles fabricados a partir de elementos estructurales de acero que se conectan con pernos o se sueldan entre sí.
Módulo de sección efectivo — Módulo de sección reducido para tener en cuenta el pandeo de elementos esbeltos a compresión.
Momento de fluencia — Para un miembro solicitado por flexión, el valor del momento para el cual se alcanza el esfuerzo de fluencia en la fibra extrema
Momento plástico — Momento resistente que teóricamente se desarrolla en una sección transversal con todas sus fibras en fluencia.
Muro de cortante — Muro que, en su propio plano, provee al sistema estructural estabilidad y resistencia a cargas laterales.
Pandeo — Estado límite de cambio súbito en la geometría de una estructura, o de alguno de sus componentes, bajo una condición de carga crítica.
Pandeo del alma — Estado límite de inestabilidad lateral del alma.
Pandeo del alma por compresión — Estado límite de pandeo del alma fuera del plano bajo esfuerzos de compresión debidos a una carga de compresión concentrada.
Pandeo fuera del plano — Estado límite de una viga columna flexionada alrededor de su eje mayor y sujeta a pandeo lateral o pandeo lateral torsional en un tramo sin arriostramiento lateral.
Pandeo lateral del alma — Para vigas con cargas concentradas, estado límite de pandeo lateral de la aleta a tensión opuesta al punto de aplicación de una carga de compresión concentrada.
Pandeo lateral-torsional — Modo de pandeo de un miembro solicitado por flexión en el cual ocurren simultáneamente un desplazamiento normal al plano de flexión y una torsión alrededor del centro de cortante de la sección transversal.
Pandeo local — Estado límite consistente en el pandeo de un elemento de una sección transversal cuando es solicitado por compresión.
Pandeo por cortante — Modo de pandeo por el cual un elemento en lámina, tal como el alma de una viga, se deforma bajo cortante puro aplicado en el plano de la lámina.
Pandeo por flexión — Modo de pandeo por el cual un miembro a compresión se deflecta lateralmente sin que haya torsión ni cambio en la forma de la sección transversal.
Pandeo por flexo-torsión — Modo de pandeo por el cual un miembro a compresión se flexiona y torsiona simultáneamente sin que haya cambio en la forma de la sección transversal.
Pandeo torsional — Modo de pandeo en el cual un miembro a compresión se torsiona alrededor de un eje que pasa por su centro de cortante.
Panel extremo — Panel del alma que solamente a uno de sus lados tiene un panel adyacente.
Paso — Espaciamiento longitudinal centro a centro de dos perforaciones consecutivas. Espaciamiento centro a centro entre filetes de rosca a lo largo de un perno.
Peralte nominal de la nervadura — Dimensión del tablero metálico tomada a exteriores de sus elementos superior e inferior
Perfil tubular estructural (PTE) — Sección hueca de acero estructural, de forma cuadrada, rectangular o circular, producida de conformidad con una especificación para productos tubulares.
Placa de enchape — Placa de refuerzo adosada al alma de una viga o columna para aumentar su resistencia a cargas concentradas.
Plastificación — en una conexión en PTE, estado límite asociado a un mecanismo de flexión fuera del plano que ocurre sobre la cara del miembro principal a la cual se conecta un miembro ramal.
Platina de diafragma — Platina con rigidez y resistencia a cortante en su plano, que se usa para transferir fuerzas a los elementos de soporte.
Resistencia al pandeo — Resistencia nominal para los estados límites de pandeo o inestabilidad.
Resistencia de diseño — Resultado de multiplicar la resistencia nominal, R (^) n , por el coeficiente de reducción de
resistencia φ^ correspondiente.
Resistencia de un conector — Estado límite en el cual un conector alcanza su resistencia, gobernada por el aplastamiento del conector contra el concreto de la losa o por la resistencia a tensión del material del conector.
Resistencia nominal — Resistencia de una estructura o componente para atender los efectos de las cargas, calculada de acuerdo con este Capítulo, antes de multiplicar por el coeficiente de reducción de resistencia.
Resistencia postpandeo — Carga o fuerza que puede ser resistida por un elemento, miembro o estructura después de ocurrido el pandeo inicial.
Resistencia requerida — Fuerzas y esfuerzos que actúan sobre un componente estructural, obtenidas de un análisis estructural para las combinaciones de cargas aplicables.
Resistencia requerida al fuego — Medida del lapso durante el cual un material o sistema continúa mostrando resistencia contra el fuego.
Rigidez — Resistencia de un miembro o estructura a ser deformado, medida por la relación entre la fuerza (o momento) aplicada y el correspondiente desplazamiento (o rotación).
Rigidez a la distorsión del alma — Rigidez del alma para flexión fuera de su plano.
Rigidizador de apoyo ajustado — Rigidizador que coincide con un apoyo o carga concentrada y se ajusta estrechamente contra una o ambas aletas de la viga de manera que la carga se transmite por aplastamiento.
Rigidizador diagonal — Rigidizador del alma en la zona de panel de la columna, orientado diagonalmente con respecto a las aletas, sobre uno o ambos lados del alma.
Rigidizador transversal — Rigidizador del alma, conectado a ella y orientado perpendicularmente a las aletas.
Rigidizador — Elemento estructural, usualmente un ángulo o una platina, que se incorpora a un miembro para distribuir carga, transferir cortante o prevenir pandeo.
Riostra diagonal — En un pórtico arriostrado, miembro estructural inclinado que está solicitado básicamente por carga axial.
Riostra nodal — Riostra que impide el desplazamiento lateral o el giro sin depender de otros elementos de arriostramiento a puntos adyacentes. (Ver riostra relativa)
Riostra relativa — Riostra que controla el desplazamiento relativo entre dos puntos adyacentes de arriostramiento a lo largo de una viga o columna, o el desplazamiento lateral relativo entre dos pisos de un pórtico (ver riostra nodal).
Rótula plástica — Zona en fluencia que se forma en una sección de un miembro estructural cuando se alcanza el momento plástico, de manera que, para cargas adicionales, se considera que tal sección actúa como una rótula.
Rotura a tensión — Estado límite de rotura debida a esfuerzos de tensión.
Rotura por cortante — Estado límite de rotura debida a esfuerzos de cortante.
Rotura por desgarramiento en bloque — En una conexión, estado límite que involucra rotura por tensión a lo largo de una(s) línea(s) de esfuerzos y fluencia o rotura por cortante a lo largo de otra(s) línea(s) de esfuerzos.
Rotura por tensión y cortante — Para un perno, el estado límite de rotura debida a la acción simultánea de fuerzas de tensión y de cortante.
Sección compacta — Sección que es capaz de desarrollar totalmente una distribución plástica de esfuerzos y posee una capacidad rotacional aproximadamente igual a 3.0 antes de que ocurra el pandeo local.
Sección con elementos esbeltos — Sección transversal que incluye elementos en lámina de esbeltez suficientemente grande para que ocurra pandeo local en el rango elástico.
Sección no compacta — Sección cuyos elementos a compresión pueden alcanzar el esfuerzo de fluencia antes de que ocurra un pandeo local, sin que alcance a desarrollar una capacidad rotacional de 3.0.
Sistema combinado — Estructura que comprende dos o más sistemas diferentes de resistencia a cargas laterales.
Sistema de arriostramiento vertical — Sistema de muros de cortante, pórticos arriostrados, o ambos, que se extiende sobre uno a varios pisos de un edificio.
Sistema estructural — Ensamble de componentes portantes conectados entre sí de manera que actúan de manera interdependiente.
Sistema resistente a cargas laterales — Sistema estructural diseñado para resistir las cargas laterales y proporcionar estabilidad a la estructura como un todo.
Socavación — Surco o cavidad relativamente suave en la superficie de una soldadura, originado en una deformación plástica o en la remoción de material.
Soldadura acanalada — Soldadura aplicada en un surco generado entre los elementos conectados. Véase AWS D1.1.
Soldadura acanalada de penetración completa — Soldadura acanalada en la cual el metal de la soldadura se extiende a través de todo el espesor de la junta, excepto bajo las consideraciones especiales permitidas en conexiones de PTE.
Soldadura acanalada de penetración parcial — Soldadura acanalada en la cual la penetración es intencionalmente menor que el espesor total del elemento conectado.
Soldadura acanalada en media V convexa — Soldadura en un surco formado por la superficie curva de un miembro y una superficie plana a la cual se conecta.
Soldadura acanalada en V convexa — Soldadura en un surco formado entre las superficies curvas de dos miembros.
Soldadura de filete — Soldadura de sección generalmente triangular que une dos superficies que se interceptan o traslapan.
Soldadura de ranura — Soldadura que conecta dos elementos que se traslapan depositando el metal de aporte en un agujero alargado o ranura efectuado en uno de ellos.
Soldadura de tapón — Soldadura que conecta dos elementos que se traslapan depositando el metal de aporte en una perforación circular efectuada en uno de ellos.
Superficie cepillada — Superficie que ha sido maquinada para obtener una superficie plana y lisa.
Superficie de contacto — Superficie de contacto de los elementos de conexión que transmiten una fuerza cortante.
Tablero metálico — En construcción compuesta, lámina formada en frío con un perfil adecuado para funcionar como formaleta permanente del concreto.
Temperaturas elevadas — Condiciones de calentamiento que experimentan la estructura o los elementos de una edificación como resultado de un incendio, las cuales son mayores que las condiciones ambientales normales.
Tenacidad de ranura del material — Capacidad del material para absorber energía a una temperatura determinada, obtenida con la prueba de impacto de Charpy con ranura en V.
A 1 = área de acero que se apoya concéntricamente sobre una base de concreto, mm²
A 2 = área máxima de una zona de la superficie de apoyo geométricamente similar y concéntrica con el
área cargada, mm² B = ancho total de un miembro en PTE rectangular, medido perpendicularmente al plano de la conexión, mm
B = ancho total de una sección rectangular, medido en la cara sobre la que se transfiere la carga, mm
B b = ancho total de un ramal en PTE rectangular, medido a 90° del plano de la conexión, mm
B bi = ancho total del ramal que traslapa, mm
B (^) bj = ancho total del ramal traslapado, mm
B (^) p = ancho de una platina, medido a 90° del plano de la conexión, mm
B 1 , B 2 = coeficientes usados para determinar M (^) u , con base en los resultados de un análisis de primer orden,
cuando se tiene una combinación de flexión y fuerza axial. B 1 tiene en cuenta los efectos P − δ y B 2 tiene en cuenta los efectos P − Δ. C = constante torsional de un PTE
C b = factor de modificación para pandeo lateral-torsional, aplicable cuando no es uniforme el diagrama de
momentos sobre el segmento de viga comprendido entre dos puntos arriostrados
C d = coeficiente que relaciona la rigidez de un arriostramiento relativo con la curvatura de la viga
C f = constante de la tabla F.2.17.1, para la categoría de esfuerzos en consideración
C m = coeficiente asociado a una condición sin traslación lateral del pórtico
C p =^ para análisis de empozamiento, coeficiente de flexibilidad para miembros principales en una cubierta
plana C r = constante para pandeo lateral del alma
C s = coeficiente de flexibilidad de empozamiento para miembros principales en una cubierta plana
C v = coeficiente de cortante en el alma
C w = constante de alabeo, mm 6
C 1 = coeficiente para calcular la rigidez efectiva de un miembro compuesto tipo perfil revestido a
compresión
C 3 = coeficiente para calcular la rigidez efectiva de un miembro compuesto tipo perfil relleno a compresión
D = carga muerta nominal
D = diámetro exterior de un PTE circular, mm D (^) b = diámetro exterior de un ramal en PTE circular, mm
D (^) u = para conexiones de deslizamiento crítico, un factor que refleja la relación entre el valor promedio de la
tensión en los pernos instalados y la pretensión mínima especificada para ellos E = módulo de elasticidad del acero = 200.000 MPa
E c = módulo de elasticidad del concreto = 1. 0.043wc fc ′ , MPa
E c(T) = módulo de elasticidad del concreto a temperaturas elevadas, MPa
E s = módulo de elasticidad del acero = 200.000 MPa
E (^) (T) = módulo de elasticidad del acero a temperaturas elevadas, MPa
EI (^) eff = rigidez efectiva de una sección compuesta, N·mm 2
F ca = resistencia de diseño a esfuerzos axiales en el punto en consideración, MPa
F cbw , Fcbz = resistencia de diseño a esfuerzos de flexión en el punto en consideración, MPa
F cr = esfuerzo crítico, MPa
F cr = esfuerzo crítico de pandeo lateral torsional para la sección, determinado analíticamente, MPa
F cry = esfuerzo crítico de pandeo por flexión alrededor del eje " y " , MPa
F crz = esfuerzo crítico para pandeo por torsión, MPa
F EXX = resistencia de clasificación del metal de aporte, MPa
F e = esfuerzo de pandeo elástico, MPa
F e(T) = esfuerzo de pandeo elástico a temperaturas elevadas, MPa
F ex = esfuerzo de pandeo elástico por flexión alrededor del eje mayor, MPa
F ey = esfuerzo de pandeo elástico por flexión alrededor del eje de simetría, MPa
F ey = esfuerzo de pandeo elástico por flexión alrededor del eje menor, MPa
F ez = esfuerzo de pandeo elástico por torsión, MPa.F.2.5.
F in = resistencia nominal de adherencia por unidad de área, 0.40 MPa
F L = valor del esfuerzo de flexión en la aleta a compresión que se usa para determinar la resistencia
nominal para los estados límites de pandeo local de la aleta y pandeo lateral torsional, MPa F n = resistencia nominal por unidad de área, MPa
F n = resistencia nominal a tensión por unidad de área, Fnt , o a cortante por unidad de área, Fnv , dada en
la tabla F.2.10.3-2, MPa F nBM = resistencia nominal del metal base por unidad de área, MPa
F nt = resistencia nominal a tensión por unidad de área, de la tabla F.2.10.3-2, MPa
F nt ′^ = resistencia nominal a tensión por unidad de área, modificada para incluir los efectos del esfuerzo
cortante, MPa F nv (^) = resistencia nominal a cortante por unidad de área, de la tabla F.2.10.3-2, MPa
F nw = resistencia nominal del metal de la soldadura por unidad de área, MPa
F nw = resistencia nominal del metal de la soldadura por unidad de área, sin incremento por efectos de
direccionalidad, MPa F nwi = resistencia nominal por unidad de área en el i-ésimo elemento de la soldadura, MPa
F nwix = componente " x " de la resistencia nominal Fnwi , MPa
F nwiy = componente " y " de la resistencia nominal Fnwi , MPa
F p(T) = límite de proporcionalidad a temperaturas elevadas, MPa
F SR = rango de esfuerzos de diseño, MPa
F TH = umbral del rango de esfuerzos, rango máximo de esfuerzos para el cual se admite una vida útil
indefinida. Véase la tabla F.2.16.1, MPa
F u = resistencia a tensión mínima especificada, MPa
F u(T) = resistencia a tensión mínima especificada del acero a temperaturas elevadas, MPa
F y = esfuerzo de fluencia mínimo especificado, MPa. En el Capítulo F.2, "esfuerzo de fluencia" denota bien
sea el punto de fluencia mínimo especificado (para aquellos aceros que tienen un punto de fluencia) o la resistencia mínima de fluencia especificada (para los aceros que no tienen un punto de fluencia) F yb (^) = esfuerzo de fluencia mínimo especificado del material del ramal en PTE, MPa.
F ybi (^) = esfuerzo de fluencia mínimo especificado del material del ramal que traslapa, MPa
F ybj (^) = esfuerzo de fluencia mínimo especificado del material del ramal traslapado, MPa
F yf (^) = esfuerzo de fluencia mínimo especificado para la aleta, MPa
F yp (^) = esfuerzo de fluencia mínimo especificado de la platina, MPa
F ysr (^) = esfuerzo de fluencia mínimo especificado para las barras de refuerzo, MPa
F yst (^) = esfuerzo de fluencia mínimo especificado del material del rigidizador, MPa
F y(T) (^) = esfuerzo de fluencia mínimo especificado para el acero a temperaturas elevadas, MPa
F yw (^) = esfuerzo de fluencia mínimo especificado para el alma, MPa
G = módulo de elasticidad a cortante del acero = 77200 MPa
G = para efectos de estudio del empozamiento únicamente, carga nominal debida al agua de lluvia o granizo, sin incluir la contribución del empozamiento mismo, MPa G = carga nominal de granizo H = cortante de piso, en dirección de la traslación considerada, que resulta de las cargas laterales usadas para calcular Δ H , N H = peralte de un miembro en PTE rectangular, medido en el plano de la conexión, mm H b = peralte de un ramal en PTE rectangular, medido en el plano de la conexión, mm
H bi = peralte del ramal que traslapa, mm
L pd (^) = máxima longitud no arriostrada lateralmente para cual se puede realizar un análisis plástico, mm
L r = máxima longitud sin arriostramiento lateral para la cual se alcanza el estado límite de pandeo lateral
torsional en el rango inelástico, mm L s = longitud de los miembros secundarios, m
L (^) v = distancia entre los puntos de fuerza cortante máxima y cortante cero, mm
M (^) A = valor absoluto del momento a un cuarto de la longitud del segmento comprendido entre puntos
arriostrados, N·mm M (^) B = valor absoluto del momento en el punto medio del segmento comprendido entre puntos arriostrados,
N·mm M C = valor absoluto del momento a los tres cuartos de la longitud del segmento comprendido entre puntos
arriostrados, N·mm M cx (^) , Mcy (^) = resistencia de diseño a flexión calculada de acuerdo con el numeral F.2.6, N·mm
M cx = resistencia de diseño a flexión sobre el eje mayor para el estado límite de pandeo lateral torsional,
determinada de acuerdo con el numeral F.2.6 usando Cb = 1.0 , N·mm
M cx = resistencia de diseño a flexión sobre el eje mayor para el estado límite de rotura de la aleta a tensión,
N·mm
M (^) e = momento de pandeo lateral-torsional elástico, N·mm
M (^) lt = momento asociado con el desplazamiento lateral del pórtico solamente, obtenido de un análisis de
primer orden, N·mm M max = valor absoluto del momento máximo en el segmento comprendido entre puntos arriostrados, N·mm
M (^) mid = momento en el punto medio de la longitud no arriostrada, N·mm
M n = resistencia nominal a flexión, N·mm
M nt = momento obtenido de un análisis de primer orden suponiendo que no ocurre traslación lateral del
pórtico, N·mm M p = momento plástico, N·mm
M p = momento correspondiente a una distribución plástica de esfuerzos sobre la sección transversal
compuesta, N·mm
M (^) r = resistencia requerida a flexión, N·mm
M (^) r = resistencia requerida a flexión por un análisis de segundo orden, N·mm
M rb = restricción a momento que el arriostramiento debe ser capaz de proporcionar, N·mm
M (^) r − ip =^ resistencia requerida a flexión en el plano para un ramal en PTS, N·mm
M (^) r − op = resistencia requerida a flexión fuera del plano para un ramal en PTS, N·mm
M (^) rx = resistencia requerida a flexión en una sección que contiene perforaciones; positivo cuando la aleta en
consideración está a tensión, negativo cuando está a compresión, N·mm
M u = resistencia requerida a flexión, N·mm
M y = momento correspondiente a la fluencia de la fibra extrema, sin considerar los esfuerzos residuales,
para cada eje de flexión, N·mm
M y (^) c = momento correspondiente a la fluencia de la fibra extrema a compresión, N·mm
M y (^) t = momento correspondiente a la fluencia de la fibra extrema a tensión, N·mm
M l ′^ = momento efectivo en el extremo de la longitud no soportada opuesto a M 2 , N·mm
M l = momento extremo de menor magnitud sobre la longitud no arriostrada en el plano de flexión bajo
consideración, N·mm M 2 = momento extremo de mayor magnitud sobre la longitud no arriostrada en el plano de flexión bajo
consideración, N·mm
N (^) i = carga lateral adicional, N
N (^) i = carga lateral ficticia aplicada en el nivel i , N
O (^) v = relación de traslapo en una conexión
P e = carga crítica de pandeo elástico calculada de acuerdo con el numeral F.2.3 o el numeral F.2.21, N
P ev = carga crítica de pandeo elástico para pandeo alrededor del eje débil, N
P el = carga crítica de pandeo elástico del miembro en el plano de flexión, N
P lt = fuerza axial obtenida de un análisis de primer orden, asociada al desplazamiento lateral del pórtico
únicamente, N P mf (^) = para un piso, carga vertical total en las columnas que forman parte de los pórticos resistentes a
momento en la dirección de traslación que se considera, N P n = resistencia nominal a fuerza axial, N
P n = resistencia nominal a compresión, N
P nt = fuerza axial obtenida de un análisis de primer orden, restringiendo los desplazamientos laterales, N
P p = resistencia nominal para cargas apoyadas directamente sobre el concreto, N
P r = carga externa aplicada que se requiere transferir entre el acero y el concreto en un miembro de
sección compuesta, N P rb (^) = resistencia requerida del arriostramiento, N
P ro = para construcción con PTE, resistencia requerida a carga axial para un miembro principal en una
conexión, del lado de la conexión donde se presenta el menor esfuerzo de compresión, N P u = resistencia requerida a carga axial en el miembro principal para construcción con PTE, N
P u = resistencia requerida a compresión, N
P y = resistencia de un miembro a la fluencia bajo carga axial, N
Q = factor total de reducción para una sección que tiene elementos esbeltos solicitados por compresión
Q (^) a = factor de reducción para una sección, asociado a elementos atiesados esbeltos
Q ct = resistencia de diseño a tensión, N
Q (^) cv = resistencia de diseño a cortante, N
Q (^) f = parámetro de interacción de esfuerzos en un miembro principal en PTS
Q n (^) = resistencia nominal de un conector tipo espigo con cabeza o tipo canal, N
Q nt = resistencia nominal a tensión de un conector tipo espigo con cabeza, N
Q nv = resistencia nominal a cortante de un conector tipo espigo con cabeza, N
Q (^) rt = resistencia requerida a tensión, N
Q (^) rv = resistencia requerida a cortante, N
Q (^) s = factor de reducción para una sección, asociado a elementos no atiesados esbeltos
R = coeficiente de modificación de la respuesta sísmica R = radio de la superficie en una junta, mm
R (^) FIL = factor de reducción para juntas donde se use únicamente un par de soldaduras transversales de filete
R (^) g = coeficiente que tiene en cuenta el efecto de grupo para conectores
R (^) M = coeficiente que tiene en cuenta la influencia de los efectos P − Δ sobre los efectos P − δ
R (^) m = parámetro de monosimetría de la sección transversal
R n = resistencia nominal, especificada en los numerales F.2.2 a F.2.
R n (^) = resistencia nominal para el estado límite de deslizamiento, N
R (^) nw1 = resistencia nominal total de las soldaduras de filete cargadas longitudinalmente, determinada de
acuerdo con la tabla F.2.10.2-5, N R nwt = resistencia nominal total de las soldaduras de filete cargadas transversalmente, determinada de
acuerdo con la tabla F.2.10.2-5 sin aplicar la alternativa del numeral F.2.10.2.4(a), N
R nx = componente horizontal de la resistencia nominal de un grupo de soldaduras, N
R ny = componente vertical de la resistencia nominal de un grupo de soldaduras, N
R p =^ factor que tiene en cuenta el efecto de la posición para un conector
R (^) pc = factor de plastificación del alma
R (^) pg = factor de reducción de la resistencia a flexión
R (^) PJP = factor de reducción para soldaduras acanaladas de penetración parcial, reforzadas o no reforzadas,
transversales a la dirección del esfuerzo
