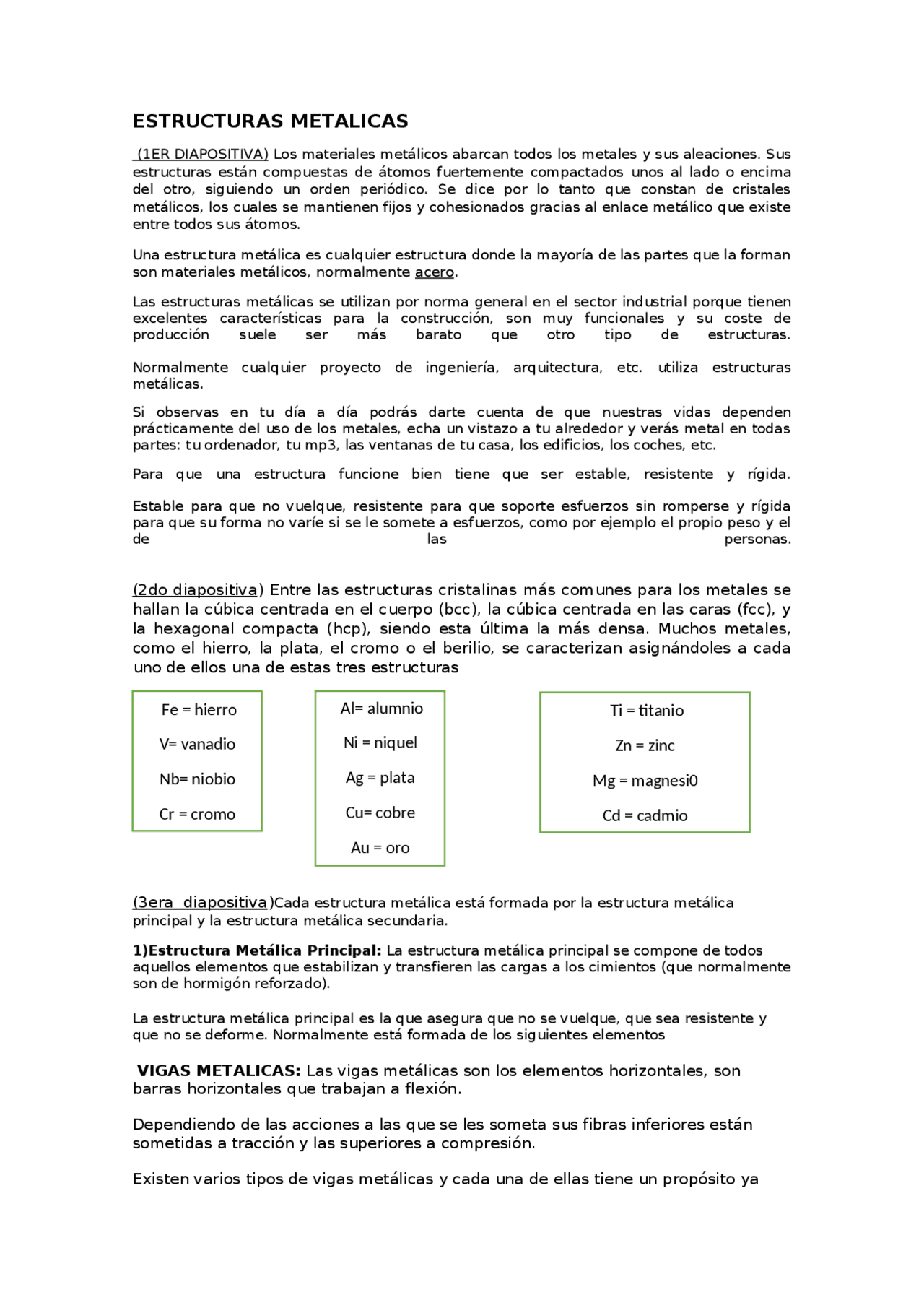

ESTRUCTURAS METALICAS
(1ER DIAPOSITIVA) Los materiales metálicos abarcan todos los metales y sus aleaciones. Sus
estructuras están compuestas de átomos fuertemente compactados unos al lado o encima
del otro, siguiendo un orden periódico. Se dice por lo tanto que constan de cristales
metálicos, los cuales se mantienen fijos y cohesionados gracias al enlace metálico que existe
entre todos sus átomos.
Una estructura metálica es cualquier estructura donde la mayoría de las partes que la forman
son materiales metálicos, normalmente,acero.
Las estructuras metálicas se utilizan por norma general en el sector industrial porque tienen
excelentes características para la construcción, son muy funcionales y su coste de
producción suele ser más barato que otro tipo de estructuras.
Normalmente cualquier proyecto de ingeniería, arquitectura, etc. utiliza estructuras
metálicas.
Si observas en tu día a día podrás darte cuenta de que nuestras vidas dependen
prácticamente del uso de los metales, echa un vistazo a tu alrededor y verás metal en todas
partes: tu ordenador, tu mp3, las ventanas de tu casa, los edificios, los coches, etc.
Para que una estructura funcione bien tiene que ser estable, resistente y rígida.
Estable para que no vuelque, resistente para que soporte esfuerzos sin romperse y rígida
para que su forma no varíe si se le somete a esfuerzos, como por ejemplo el propio peso y el
de las personas.
(2do diapositiva) Entre las estructuras cristalinas más comunes para los metales se
hallan la cúbica centrada en el cuerpo (bcc), la cúbica centrada en las caras (fcc), y
la hexagonal compacta (hcp), siendo esta última la más densa. Muchos metales,
como el hierro, la plata, el cromo o el berilio, se caracterizan asignándoles a cada
uno de ellos una de estas tres estructuras
(3era diapositiva)Cada estructura metálica está formada por la estructura metálica
principal y la estructura metálica secundaria.
1)Estructura Metálica Principal: La estructura metálica principal se compone de todos
aquellos elementos que estabilizan y transfieren las cargas a los cimientos (que normalmente
son de hormigón reforzado).
La estructura metálica principal es la que asegura que no se vuelque, que sea resistente y
que no se deforme. Normalmente está formada de los siguientes elementos
,VIGAS METALICAS:,Las vigas metálicas son los elementos horizontales, son
barras horizontales que trabajan a flexión.
Dependiendo de las acciones a las que se les someta sus fibras inferiores están
sometidas a tracción y las superiores a compresión.
Existen varios tipos de vigas metálicas y cada una de ellas tiene un propósito ya
Ti = titanio
Zn = zinc
Mg = magnesi0
Cd = cadmio
Al= alumnio
Ni = niquel
Ag = plata
Cu= cobre
Au = oro
Fe = hierro
V= vanadio
Nb= niobio
Cr = cromo
