AMILA CELESTE VALER CASTRO
CAMILA CELESTE V
ER CASTRO
CAMILA CELESTE VALER CAST
MILA CE

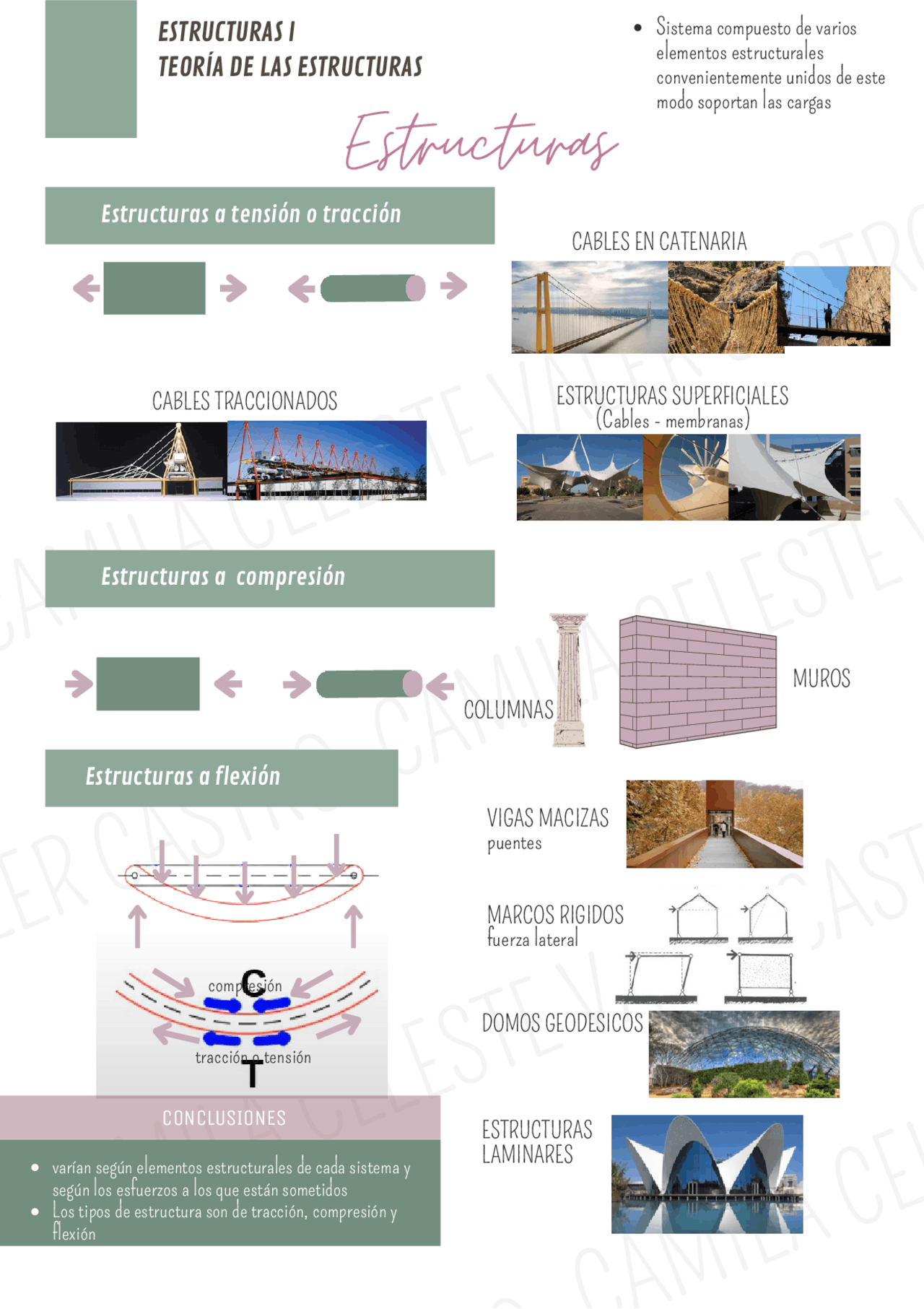

Estructuras
CABLES TRACCIONADOS
ESTRUCTURAS I
Estructuras a tensión o tracción
Estructuras a flexión
CABLES EN CATENARIA
ESTRUCTURAS SUPERFICIALES
(Cables - membranas)
Estructuras a compresión
MUROS
COLUMNAS
compresión
tracción o tensión
VIGAS MACIZAS
puentes
MARCOS RIGIDOS
fuerza lateral
DOMOS GEODESICOS
ESTRUCTURAS
LAMINARES
CONCLUSIONES
varían según elementos estructurales de cada sistema y
según los esfuerzos a los que están sometidos
Los tipos de estructura son de tracción, compresión y
flexión
TEORÍA DE LAS ESTRUCTURAS
Sistema compuesto de varios
elementos estructurales
convenientemente unidos de este
modo soportan las cargas
Tipos
PLACA FÁCIL
VENTAJAS
Losa
COMPONENTES
PROCESO CONSTRUCTIVO
1 2 3 a (^) b c
Económica.
Liviana
Resistente.
Permite una obra limpia.
Montaje rápido y sencillo.
Adaptable a cualquier área.
Acabados mínimos.
Disponible en depósitos y ferreterías.
Permite la ejecución simultánea de otras actividades en
obra.
No requiere formaleta general.
Bloquelón Perfil de entrepiso Aligerante de la placa y constituye la superficie inferior Malla electrosoldada Concreto de 210kg/cm Grafíl de 4 mm con retícula de 15 cm x 15 cm, con placa de concreto de 4 cm de espesor
Agregado tamaño máximo
En mampostería estructural reforzada o confinada Verificar que la luz entre apoyos no sea mayor a 3.80m Disposición de perfiles Apuntalar luz >2.30m Colocación de bloques, apoyados en las aletas de perfil Armar hierro de refuerzo de vigas y dinteles Disponer la malla electrosoldad sobre los bloques, el perfil entrepiso e instalaciones de servicios Vaciado el concreto debe llenar bajo las aletas del perfil
espesor de 4 a 6 cm
AMILA CELESTE VALER CASTRO
MILA CELESTE VALER CASTRO
AMILA CELESTE VALER CASTRO
ESTE VALER CASTRO
Tipos
Steel Frame
Losa
PROCESO CONSTRUCTIVO
1 2 3 1 Flexibilidad arquitectónica Durabilidad Aislación térmica y acústica Velocidad Optimización de materiales
Obras más limpias
Menor costo de mano de obra
Mayor superficie útil
Instalaciones
Sismorresistencia
Corte de perfilería y panelizado Una vez cortadas las piezas, comenzamos a armar los paneles y piezas especiales según lo indicado en los planos de taller. Montaje de estructura Una vez finalizada la etapa de armado de paneles, se comienza el montado de los mismos en la obra. Rigidización y aislaciones se procede a rigidizar la estructura con placas OSB o cruces de San Andrés. Una vez rigidizado, se comienza con la etapa de colocación de barrera de agua y viento (Typar), que impide el paso de agua desde el exterior y permite el paso del vapor producido en el interior de la casa. Instalaciones la facilidad y practicidad con la que se colocan y reparan las instalaciones (cañerías de agua, electricidad, gas, multimedia, acondicionamiento térmico, etc.). 4
AMILA CELESTE VALER CASTRO
MILA CELESTE VALER CASTRO
AMILA CELESTE VALER CASTRO
ESTE VALER CASTRO
AMILA CELESTE VALER CASTRO
MILA CELESTE VALER CASTRO
AMILA CELESTE VALER CASTRO
Distribución de cargas de un edificio
1
ILA CELESTE VALER CASTRO
Sistemas constructivos
2 (^3 )
Repaso
Pórtico (^) Sistema Dual Muros estructurales (^) Muros de ductilidad limitada
Zapatas
Vigas
Columnas
pueden haber
pórticos con la
finalidad de otorgar
más rigidez a la zona
más «débil».
Piedra, ladrillos, concreto armado, tabique de barro o de cemento, piedra artificial, bloque de cemento, hueco y adobe
sistema mixto de pórticos
reforzados por muros de carga o
diagonales de arriostramiento
Pórticos
Muros estructurales
por muros de concreto armado con espesores reducidos, en los que se prescinde de extremos confinados y el refuerzo vertical se dispone en una sola capa. Con este sistema se puede construir máximo 8 pisos.
Muros de concreto
Idealización
Predimensionamiento
Metrado de cargas
Diseño estructural
Planeamiento de Planos- expediente
Construcción
