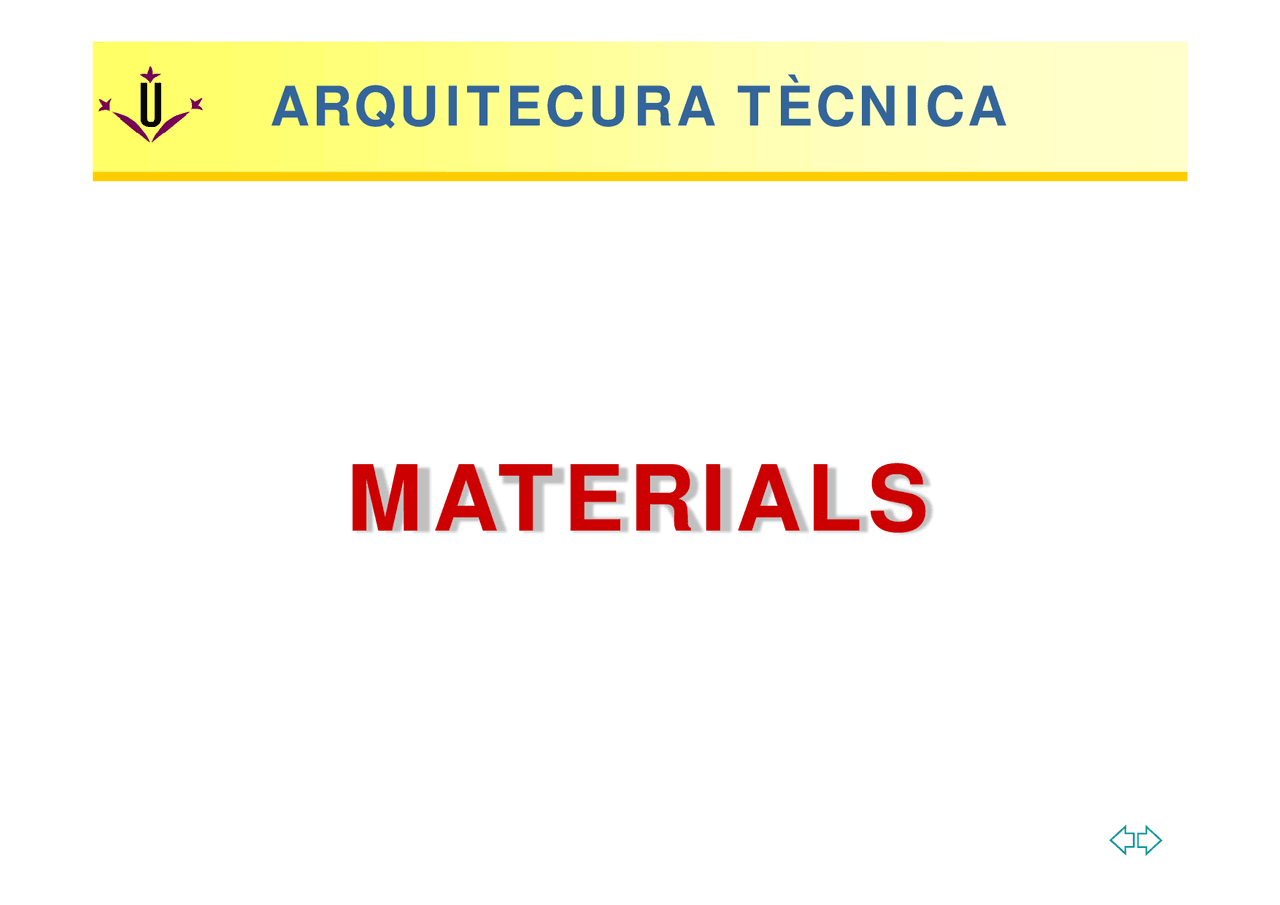

ARQUITECURA TÈCNICA^ MATERIALS

MATERIALS

EL TERRENY COM A

MATERIALRECEPTOR DEFONAMENTS -GEOTÈCNIA-

ESTUDI GEOTÈCNIC :PROGRAMACIÓ „ Tipus de construcció^ TIPUS DE CONSTRUCCIÓ Tipus

Descripció Construccions de menys de 4 plantes i superfície construïda inferiors a C-0 2 300 m C-1 Altres construccions de menys de 4 plantes C-2 Construccions entre 4 i 10 plantes C-3 Construccions entre 11 a 20 plantes C-4 Conjunts monumentals, singulars, o de més de 20 plantes^ En el conjunt de plantes s’inclouen els soterranis

ESTUDI GEOTÈCNIC :PROGRAMACIÓ „ Grups de terrenys^ GRUPS DE TERRENY Grup

Descripció Terrenys favorables: Aquells amb poca variabilitat, i en els que la T-1pràctica habitual en la zona és de fonamentació directa mitjançantelements aïllats Terrenys intermedis: El que presenten variabilitat, o que en la zona nosempre s’empra la mateixa solució de fonamentació, o en els que es T-2pot suposar que tenen replens antròpics de certa rellevància, tot i quesegurament no superin els 3,0 m de gruix.

ESTUDI GEOTÈCNIC :PROGRAMACIÓ „ La densitat i profunditat de reconeixement ha depermetre una cobertura correcta de la zona aedificar. Per definir-los s’ha de tenir en compte eltipus d’edifici, la superfície d’ocupació en planta iel grup de terreny. „ Amb caràcter general el mínim nombre de puntsa reconèixer serà de tres. „ Les distàncies màximes d

entre punts demax reconeixement que no s’han de sobrepassar i lesprofunditats orientatives P a assolir, s’assenyalenen la taula següent:

ESTUDI GEOTÈCNIC :PROGRAMACIÓ DISTÀNCIES MÀXIMES ENTRE PUNTS DERECONEIXEMENT I PROFUNDITATS ORIENTATIVES Tipus deconstrucció

Grup de terreny T-

T- D(m)^ P (m)max^

D(m)^ max^

P (m)

C-0, C-^

35 6

30 18 C-^

30 12

25 25 C-^

25 14

20 30 C-^

20 16

17 35

ESTUDI GEOTÈCNIC :PROGRAMACIÓ NOMBRE MÍNIM DE SONDEIGS MECÀNICS IPERCENTATGE DE SUBSTITUCIÓ PER PROVESCONTÍNUES DE PENETRACIÓ^ Nombre mínim Tipus deconstrucció

% de substitució T-1^ T-

T-^

T-

C-^

-^1 -^66 C-^

1 2

70 50 C-^

2 3

70 50 C-^

3 3

50 40 C-^

3 3

40 30

ESTUDI GEOTÈCNIC :PROGRAMACIÓ

„^ Cal comprovar que la profunditat planificada delreconeixement, ha estat suficient per assolir unacota del terreny per sota de la qual, no esdesenvoluparan assentaments significatius perefecte de les càrregues que transmeti l’edifici. „^ Aquesta cota s’ha de correspondre a unaprofunditat tal que, en ella, l’augment de tensionsen el terreny degudes al pes de l’edifici sigui igualo inferior al 10% de la tensió efectiva del terreny enaquesta cota abans de construir l’edifici. „^ La unitat geotècnica resistent anterior s’ha decomprovar a una profunditat mínima de 2 m, més0,3 m addicionals per cada planta que tinguil’edifici.

ESTUDI GEOTÈCNIC :PROSPECCIÓ PER CALES

„^ Cales: S’agrupen sota aquest nom genèric lesexcavacions de formes diverses (pous, rases,..)que permetin una observació directa del terreny,així com la presa de mostres i, eventualment, larealització d’assaigs in situ. „^ Aquest tipus de reconeixement es pot emprar amb:^ ‹^ Profunditats de reconeixement moderades (<4 m).^ ‹^ Terrenys que es poden excavar amb pala mecànica omanualment.^ ‹^ Absència de nivell freàtic.^ ‹^ Terrenys preferentment cohesius.

ESTUDI GEOTÈCNIC :PROSPECCIÓ PER CALES „ Cales

ESTUDI GEOTÈCNIC :PROSPECCIÓ PER CALES

„^ En les parets del terreny excavat, es podenpracticar assaigs in situ com el penetròmetre debutxaca, amb la fi d’obtenir una indicacióorientativa del comportament del terreny.D’aquesta indicació orientativa no es deduiran, encap cas, valors quantitatius de la resistència delterreny. „^ En cales d’una profunditat major de 1,5 m, cappersona podrà accedir, a la seva inspecció orevisió, si no es troben degudament apuntalades oadequadament atalussades.

ESTUDI GEOTÈCNIC:

PROSPECCIÓ

PER SONDEIGS MECÀNICS

„^ Sondeigs mecànics: Son perforacions de diàmetres iprofunditats variables que permeten reconèixer lanaturalesa i localització de les diferents unitatsgeotècniques del terreny, així com extreure mostresi, en el seu cas, realitzar assaigs a diferentsprofunditats.

„^ Full resultatssondeigmecànic

ESTUDI GEOTÈCNIC:

PROSPECCIÓ

PER SONDEIGS MECÀNICS

„^ S’han d’emprar quan es requereix:^ ‹^ Arribar a profunditats superiors a les abastables amb cales^ ‹^ Reconèixer el terreny sota el nivell freàtic^ ‹^ Perforar capes rocoses, o d’alta resistència^ ‹^ Extreure mostres inalterades profundes^ ‹^ Realitzar proves de deformabilitat o resistència del tipuspressiomètric, molinet, penetració estàndard, etc.^ ‹^ Prendre mostres d’aqüífers profunds o realitzar assaigs depermeabilitat in situ^ ‹^ Detectar i controlar les variacions del nivell freàtic, per laqual cosa s’instal·laran tubs piezomètrics en un nombresuficient de sondejos, com a mínim un 30% perquè elcontrol sigui fiable.
