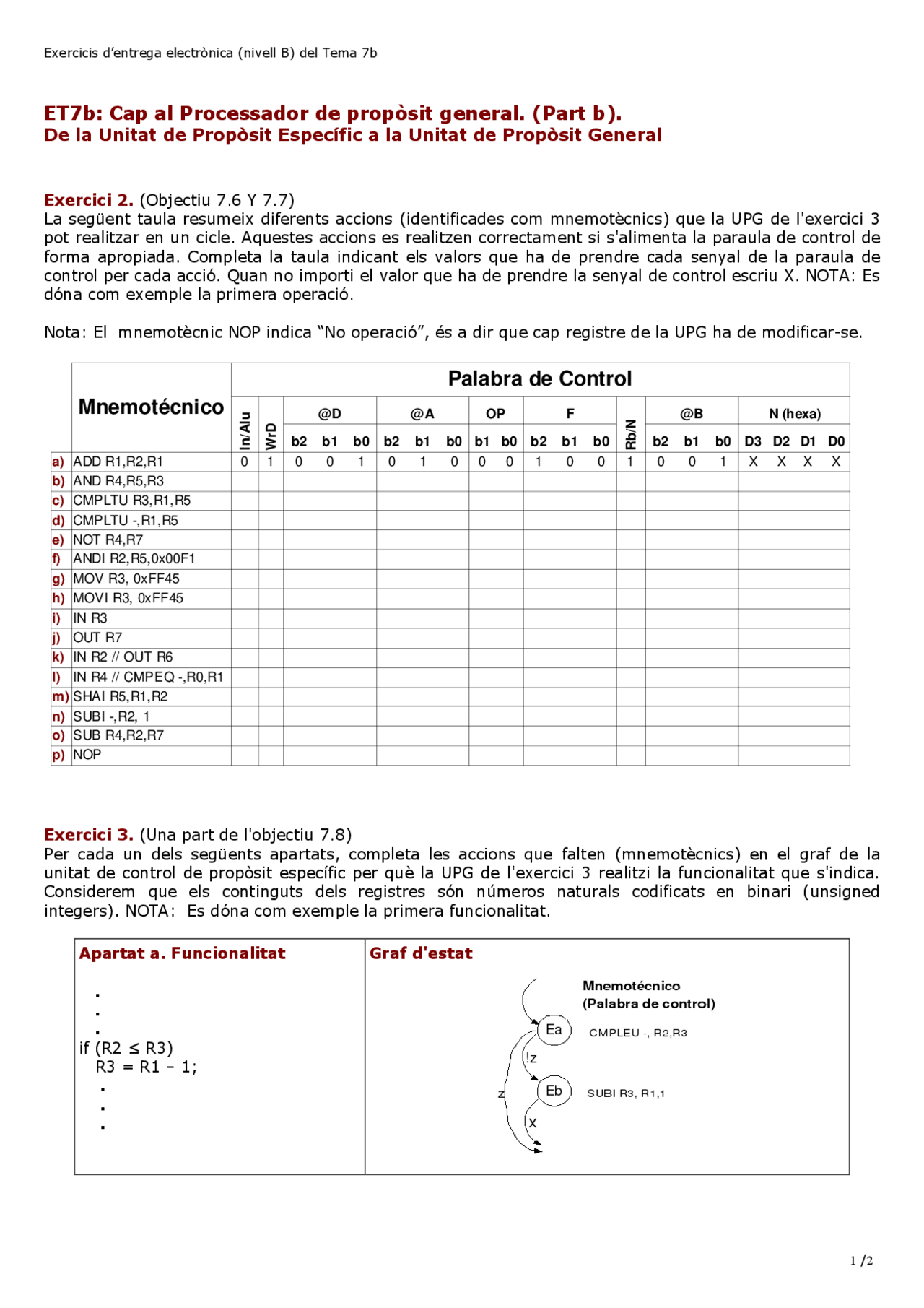

Exercicis d’entrega electrònica (nivell B) del Tema 7b
1 /2
ET7b: Cap al Processador de propòsit general. (Part b).
De la Unitat de Propòsit Específic a la Unitat de Propòsit General
Exercici 2. (Objectiu 7.6 Y 7.7)
La següent taula resumeix diferents accions (identificades com mnemotècnics) que la UPG de l'exercici 3
pot realitzar en un cicle. Aquestes accions es realitzen correctament si s'alimenta la paraula de control de
forma apropiada. Completa la taula indicant els valors que ha de prendre cada senyal de la paraula de
control per cada acció. Quan no importi el valor que ha de prendre la senyal de control escriu X. NOTA: Es
dóna com exemple la primera operació.
Nota: El mnemotècnic NOP indica “No operació”, és a dir que cap registre de la UPG ha de modificar-se.
Exercici 3. (Una part de l'objectiu 7.8)
Per cada un dels següents apartats, completa les accions que falten (mnemotècnics) en el graf de la
unitat de control de propòsit específic per què la UPG de l'exercici 3 realitzi la funcionalitat que s'indica.
Considerem que els continguts dels registres són números naturals codificats en binari (unsigned
integers). NOTA: Es dóna com exemple la primera funcionalitat.
Apartat a. Funcionalitat
.
.
.
if (R2 ≤ R3)
R3 = R1 – 1;
.
.
.
Graf d'estat
@D @A OP F
Rb/N
@B
b2 b1 b0 b2 b1 b0 b1 b0 b2 b1 b0 b2 b1 b0 D3 D2 D1 D0
a) ADD R1,R2,R1 0 1 0 0 1 0 1 0 0 0 1 0 0 1 0 0 1 X X X X
b) AND R4,R5,R3
c) CMPLTU R3,R1,R5
d) CMPLTU -,R1,R5
e) NOT R4,R7
f) ANDI R2,R5,0x00F1
g) MOV R3, 0xFF45
h) MOVI R3, 0xFF45
i) IN R3
j) OUT R7
k) IN R2 // OUT R6
l) IN R4 // CMPEQ -,R0,R1
m) SHAI R5,R1,R2
n) SUBI -,R2, 1
o) SUB R4,R2,R7
p) NOP
Mnemotécnico Palabra de Control
In/Alu
WrD
N (hexa)
