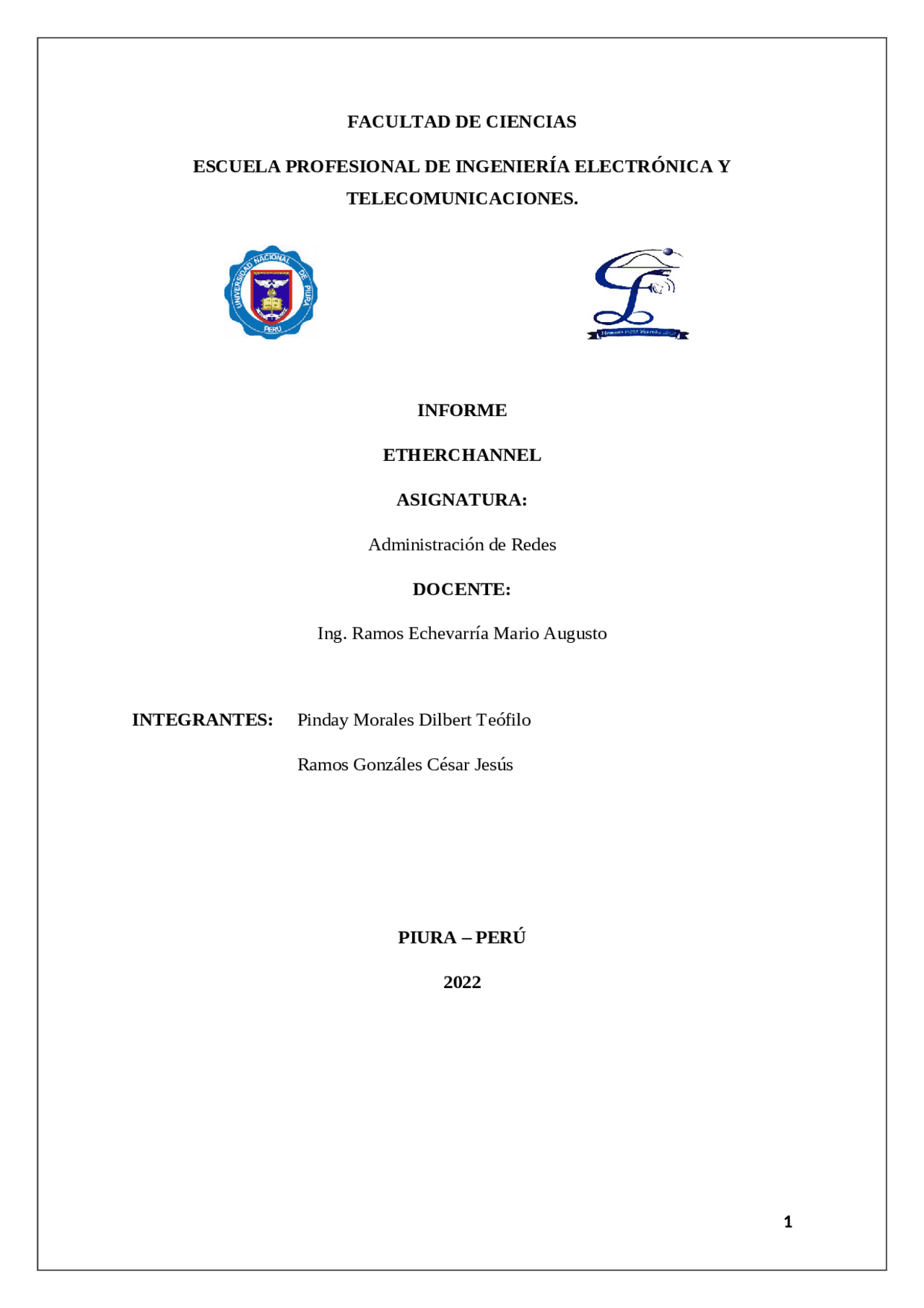

ETHERCHANNEL EN REDES Y CONECTIVIDAD - CURSO
Tipo: Resúmenes
1 / 17
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!
EtherChannel es una tecnología que permite combinar muchas interfaces físicas en switch o routers bajo una sola conexión lógica, permitiendo funcionar como un solo enlace lógico. Beneficios: Permite ahorrar costos, reutilizando el mismo hardware para aumentar la capacidad de enlaces. Permite mantener una alta disponibilidad de enlaces. Spanning tree mantendrá ambos enlaces arriba, ya que se comporta como una sola interface lógica. Características: Se permite agrupar como máximo 08 interfaces. Existen dos mecanismos para configurarlo: LACP, PAgP En la configuración de EtherChannel, los siguientes parámetros deben seguir iguales en los puertos: Speed settings Duplex settings STP settings VLAN membership (for Access ports) Native VLAN (for trunk ports) Allowed VLANs (for trunk ports) Trunking Encapsulation (ISL or 802.1Q, for trunk ports)
Hay escenarios en los que se necesita más ancho de banda o redundancia entre dispositivos que lo que puede proporcionar un único enlace. Se pueden conectar varios enlaces entre dispositivos para aumentar el ancho de banda. Sin embargo, el Spanning Tree Protocol (STP), que está habilitado en dispositivos de capa 2 como conmutadores de Cisco de forma predeterminada, bloqueará enlaces redundantes para evitar bucles de conmutación, como se muestra en la figura. Se necesita una tecnología de agregación de enlaces que permita enlaces redundantes entre dispositivos que no sean bloqueados por STP. Esa tecnología se conoce como EtherChannel. EtherChannel es una tecnología de agregación de enlaces que agrupa varios enlaces físicos Ethernet en un único enlace lógico. Se utiliza para proporcionar tolerancia a fallos, uso compartido de carga, mayor ancho de banda y redundancia entre conmutadores, enrutadores y servidores. La tecnología de EtherChannel hace posible combinar la cantidad de enlaces físicos entre los switches para aumentar la velocidad general de la comunicación switch a switch. Fig. 1: De manera predeterminada, STP bloquea los enlaces redundantes.
En los inicios, Cisco implementó la tecnología EtherChannel como una técnica switch a switch LAN para agrupar varios puertos Fast Ethernet o gigabit Ethernet en un único canal lógico. Cuando se configura un EtherChannel, la interfaz virtual se denomina “canal de puertos”. Las interfaces físicas se agrupan en una interfaz de canal de puertos, como se muestra en la figura. Fig. 2: Agrupación e interfaces físicas en interfaz de canal de puertos.
La tecnología EtherChannel tiene muchas ventajas, que incluye: La mayoría de las tareas de configuración se pueden realizar en la interfaz EtherChannel en lugar de en cada puerto individual, lo que asegura la coherencia de configuración en todos los enlaces. EtherChannel depende de los puertos de conmutador existentes. No es necesario actualizar el enlace a una conexión más rápida y más costosa para tener más ancho de banda. El equilibrio de carga ocurre entre los enlaces que forman parte del mismo EtherChannel. Según la plataforma de hardware, se pueden implementar uno o más métodos de equilibrio de carga. Estos métodos incluyen equilibrio de carga de la MAC de origen a la MAC de destino o equilibrio de carga de la IP de origen a la IP de destino, a través de enlaces físicos. EtherChannel crea una agregación que se ve como un único enlace lógico. Cuando existen varios grupos EtherChannel entre dos conmutadores, STP puede bloquear uno de los grupos para evitar los bucles de conmutación. Cuando STP bloquea uno de los enlaces redundantes, bloquea el EtherChannel completo. Esto bloquea todos los puertos que pertenecen a ese enlace EtherChannel. Donde solo existe un único enlace EtherChannel, todos los enlaces físicos en el EtherChannel están activos, ya que STP solo tiene un único enlace (lógico). EtherChannel proporciona redundancia, ya que el enlace general se ve como una única conexión lógica. Además, la pérdida de un enlace físico dentro del canal no crea ningún cambio en la topología. Por lo tanto, no es necesario volver a calcular el árbol de expansión. Suponiendo que haya por lo menos un enlace físico presente, el EtherChannel permanecerá en funcionamiento, incluso si su rendimiento general disminuye debido a la pérdida de un enlace dentro del EtherChannel.
EtherChannel tiene ciertas restricciones de implementación, entre las que se incluyen las siguientes: No pueden mezclar los tipos de interfaz. Por ejemplo, Fast Ethernet y Gigabit Ethernet no se pueden mezclar dentro de un único EtherChannel. En la actualidad, cada EtherChannel puede constar de hasta ocho puertos Ethernet configurados de manera compatible. El EtherChannel proporciona un ancho de banda full-dúplex de hasta 800 Mbps (Fast EtherChannel) u 8 Gbps (Gigabit EtherChannel) entre un conmutador y otro conmutador o host. El switch Cisco Catalyst 2960 Layer 2 soporta actualmente hasta seis EtherChannels. Sin embargo, a medida que se desarrollen nuevos IOS y cambien las plataformas,
Nota : En EtherChannel, es obligatorio que todos los puertos tengan la misma velocidad, la misma configuración de dúplex y la misma información de VLAN. Cualquier modificación de los puertos después de la creación del canal también modifica a los demás puertos del canal. PAgP ayuda a crear el enlace EtherChannel al detectar la configuración de cada lado y asegurarse de que los enlaces sean compatibles, de modo que se pueda habilitar el enlace EtherChannel cuando sea necesario. Los modos de PAgP de la siguiente manera: On : Este modo obliga a la interfaz a proporcionar un canal sin PAgP. Las interfaces configuradas en el modo encendido no intercambian paquetes PAgP. PAgP deseable : Este modo PAgP coloca una interfaz en un estado de negociación activa en el que la interfaz inicia negociaciones con otras interfaces al enviar paquetes PAgP. PAgP automático: Este modo PAgP coloca una interfaz en un estado de negociación pasiva en el que la interfaz responde a los paquetes PAgP que recibe, pero no inicia la negociación PAgP. Los modos deben ser compatibles en cada lado. Si se configura un lado en modo automático, se coloca en estado pasivo, a la espera de que el otro lado inicie la negociación del EtherChannel. Si el otro lado se establece en modo automático, la negociación nunca se inicia y no se forma el canal EtherChannel. Si se deshabilitan todos los modos usando no el comando, o si se configura el modo no, el EtherChannel se deshabilitará. El modo encendido coloca manualmente la interfaz en un EtherChannel, sin ninguna negociación. Funciona solo si el otro lado también se establece en modo encendido. Si el otro lado se establece para negociar los parámetros a través de PAgP, no se forma ningún EtherChannel, ya que el lado que se establece en modo encendido no negocia. El hecho de que no haya negociación entre los dos switches significa que no hay un control para asegurarse de que todos los enlaces en el EtherChannel terminen del otro lado o de que haya compatibilidad con PAgP en el otro switch.
Considere los dos interruptores en la figura. Si S1 y S2 fortalecen un EtherChannel usando PAgP depende de la configuración de modo en cada lado del canal. Fig. 4: Enlace PAgP La tabla muestra las diversas combinaciones de modos PAgP en S1 y S2 y el resultado del establecimiento de canales. Tabla. 1: Combinaciones de modos PAgP
LACP forma parte de una selección de IEEE (802.3ad) que permite agrupar varios puertos físicos para formar un único canal lógico. LACP permite que un switch negocie un grupo automáticamente mediante el envío de paquetes LACP al otro switch. Realiza una función similar a PAgP con EtherChannel de Cisco. Debido a que LACP es un estándar IEEE, se puede usar para facilitar los EtherChannels en entornos de varios proveedores. En los dispositivos de Cisco, se usaron ambos protocolos. Nota : LACP en los inicios, se definió como IEEE 802.3ad. Sin embargo, LACP ahora se define en el estándar más moderno IEEE 802.1AX para las redes de área local y metropolitana. LACP proporciona los mismos beneficios de negociación que PAgP. LACP ayuda a crear el enlace EtherChannel al detectar la configuración de cada lado y al asegurarse de que sean compatibles, de modo que se pueda habilitar el enlace EtherChannel cuando sea necesario.
Las siguientes pautas y restricciones son útiles para configurar EtherChannel: Soporte de EtherChannel: Todas las interfaces Ethernet deben admitir EtherChannel, sin necesidad de que las interfaces estén físicamente contiguas. Velocidad y dúplex: Configure todas las interfaces en un EtherChannel para que funcionen a la misma velocidad y en el mismo modo dúplex. Coincidencia VLAN: Todas las interfaces en el grupo EtherChannel se deben asignar a la misma VLAN o se deben configurar como enlace troncal (mostrado en la figura). Rango de VLAN: Un EtherChannel admite el mismo rango permitido de VLAN en todas las interfaces en un EtherChannel de enlace troncal. Si el rango permitido de VLAN no es el mismo, las interfaces no forman un EtherChannel, incluso cuando están configuradas en modo o auto deseable. La figura muestra una configuración que permitiría que se formara un EtherChannel entre el S1 y el S2. Fig. 6: Un EtherChannel se forma cuando las definiciones de configuración coinciden en ambos conmutadores En la siguiente figura, los puertos de S1 están configurados en modo semidúplex. Por lo tanto, no se formará un EtherChannel entre el S1 y el S2.
Fig. 7: Un EtherChannel no se forma cuando las definiciones de configuración son diferentes en cada conmutador. Si se deben modificar estos parámetros, configúrelos en el modo de configuración de interfaz de canal de puertos. Cualquier configuración que se aplique a la interfaz de canal de puertos también afectará a las interfaces individuales. Sin embargo, las configuraciones que se aplican a las interfaces individuales no cambian a la interfaz de canal de puertos. Por ello, realizar cambios de configuración a una interfaz que forma parte de un enlace EtherChannel puede causar problemas de compatibilidad de interfaces. El canal de puertos se puede configurar en modo de acceso, modo de enlace troncal (más frecuente) o en un puerto enrutado.
EtherChannel está deshabilitado de forma predeterminada y debe configurarse. La topología de la figura se conecta para demostrar un ejemplo de configuración de EtherChannel utilizando LACP. Fig. 8: Configuración LACP La configuración de EtherChannel con LACP requiere tres pasos: Paso 1: Especifique las interfaces que conforman el grupo EtherChannel mediante la interface range el comando de modo de configuración interface global. La palabra clave range le permite seleccionar varias interfaces y configurarlas a la vez. Paso 2: Cree la interfaz port channel con el channel-group comando mode active difference en el modo de configuración de interface range. El identificador especifica el número del grupo del canal. Las palabras clave de modo activo identifican a esta configuración como EtherChannel LACP.
Mostrar resumen de EtherChannel: Cuando se configuran varias interfaces de canal de puertos en el mismo dispositivo, puede usar el comando show etherchannel summary para mostrar una única línea de información por canal de puertos. En el resultado, el interruptor tiene un EtherChannel configurado; el grupo 1 utiliza el LACP. El grupo de interfaces consta de las interfaces FastEthernet0/1 y FastEthernet0/2. El grupo es un EtherChannel de capa 2 y está en uso, según lo indican las letras SU junto al número de canal de puertos. Fig. 12: Código Show etherchannel summary Switch show etherchannel port-channel: Use el comando show etherchannel port-channel para mostrar información sobre la interfaz del canal de puertos específicos, como se muestra en el resultado. En el ejemplo, la interfaz de canal de puertos 1 consta de dos interfaces físicas, FastEthernet0/1 y FastEthernet0/2. Esta usa LACP en modo activo. Está correctamente conectado a otro interruptor con una configuración compatible, razón por la cual se dice que el canal de puertos está en uso.
Fig. 13: Código Show etherchannel port-channel Mostrar interfaces etherchannel: En cualquier miembro de una interfaz física de un grupo EtherChannel, el comando show interfaces etherchannel puede proporcionar información sobre la función de la interfaz en el EtherChannel, como se muestra en el resultado. La interfaz FastEthernet0/1 forma parte del grupo EtherChannel 1. El protocolo para este EtherChannel es LACP. Fig. 13: Código Show etherchannel f0/1 etherchannel
Todas las interfaces dentro de un EtherChannel deben tener la misma configuración de velocidad y modo dúplex, de VLAN nativas y permitidas en los enlaces troncales, y de VLAN de acceso en los puertos de acceso. Garantizar estas configuraciones reducirá
Paso 2. Verifique la configuración de canalización de puerto: En la carrera de espectáculos | begin interface port-channel salida, una salida más detallada indica que existen modos PAgP incompatibles configurados en los switches S1 y S2. Fig. 15: Verificación de configuración de canalización de puerto Paso 3. Corregir las configuraciones incorrectas: Para corregir el problema, el modo PAgP en el EtherChannel se cambia a deseable. Fig. 16: Configuraciones incorrectas Paso 4. Verificar que EtherChannel esté en funcionamiento: El EtherChannel ahora está activo según lo verificado por la salida del comando show etherchannel summary.
Fig. 16: Verificación de funcionamiento de EtherChannel
Mediante la información obtenida se logró describir de manera correcta el funcionamiento de la tecnología Etherchannel. Se describió mediante pautas y restricciones útiles que debemos tener para poder configurar de buena manera el Etherchannel y acompañado de un ejemplo de configuración LACP Explicamos de manera contundente la verificación, los problemas comunes que puede causar las configuraciones Etherchannel y un ejemplo de solución.
